RHS2B 操作手册.pdf - 第51页
RHS2B 操作手册 3.5 操 作屏幕 DA4OCC – 13 – 040 – B0 3.5- 7 输入字符 当要创建一个新 的 NC 数据文件 时，选择 <创建> (F1) 显示一个空 白的 NC 数据屏 幕，具体如下 图3.5-8 所 示。 图3.5-7： 选择 F1 (创建 ) 图 3.5-8： NC 数据编缉屏幕
RHS2B
操作手册
3.5 操作屏幕
3.5 - 6 DA4OCC – 13 – 040 – B0
操作程步骤

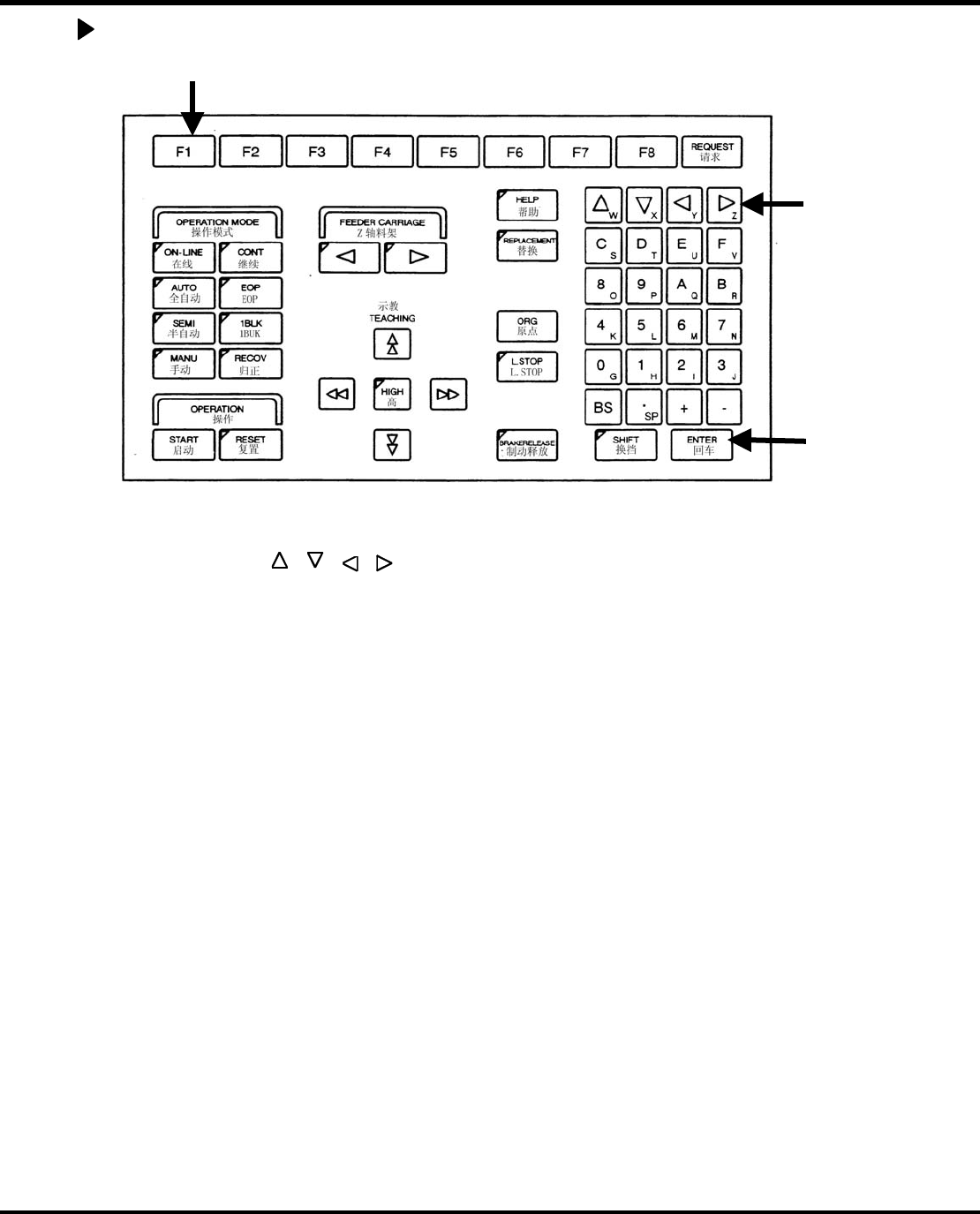

图3.5-6： 选择项目的按键
1. 使用功能键或者 < , , , > 来选择所需的项目。
2. 按下〈ENTER [回车]〉键，确定你的选择。
功能键
光标键
回车键
RHS2B
操作手册
3.5 操作屏幕
DA4OCC – 13 – 040 – B0 3.5- 7
输入字符
当要创建一个新的 NC 数据文件时，选择 <创建> (F1) 显示一个空白的 NC 数据屏幕，具体如下图3.5-8 所示。

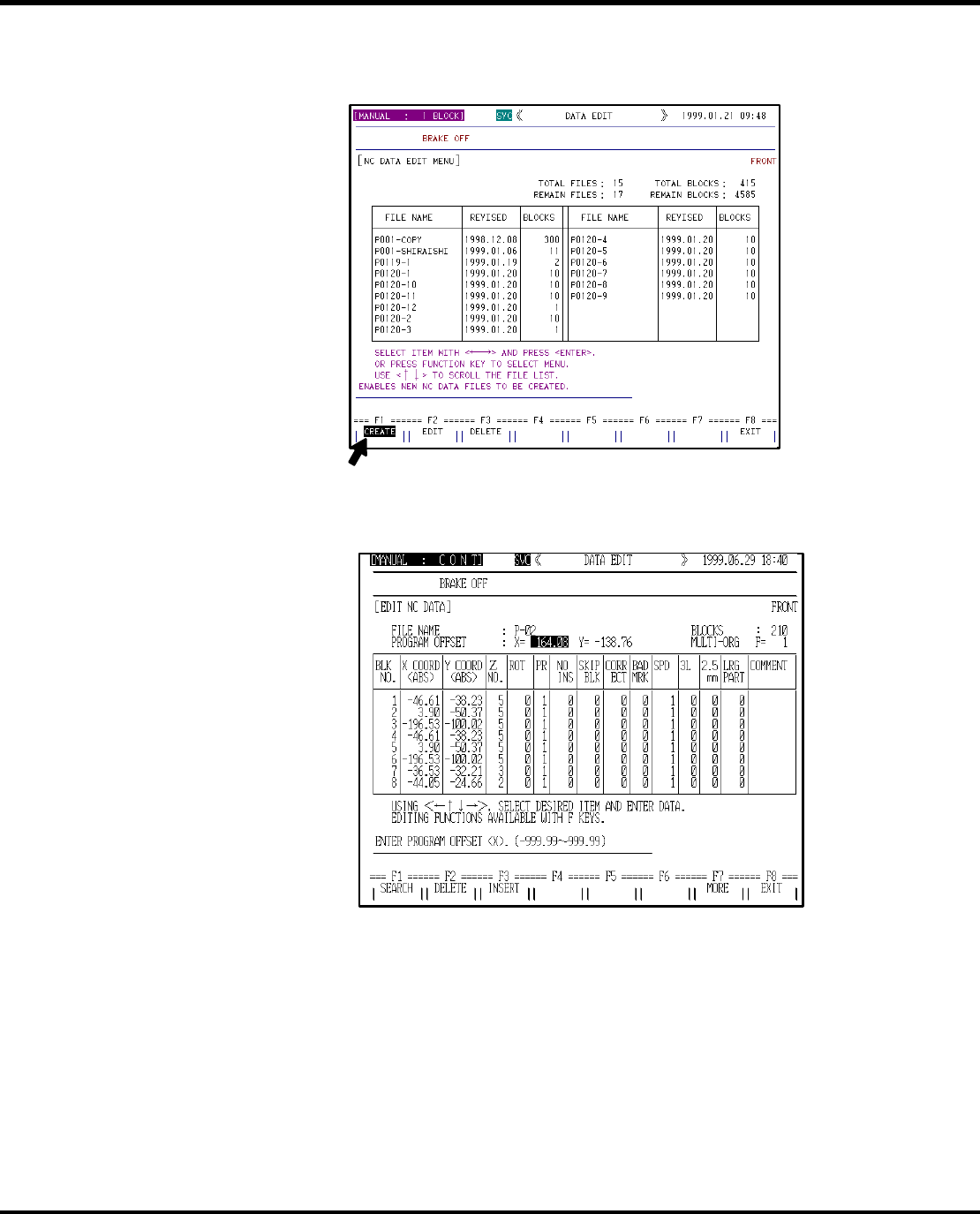

图3.5-7： 选择 F1 (创建)
图 3.5-8： NC 数据编缉屏幕
RHS2B
操作手册
3.5 操作屏幕
3.5 - 8 DA4OCC – 13 – 040 – B0
输入字符串
1. 使用0~9十键盘，输入数值或者字符串。

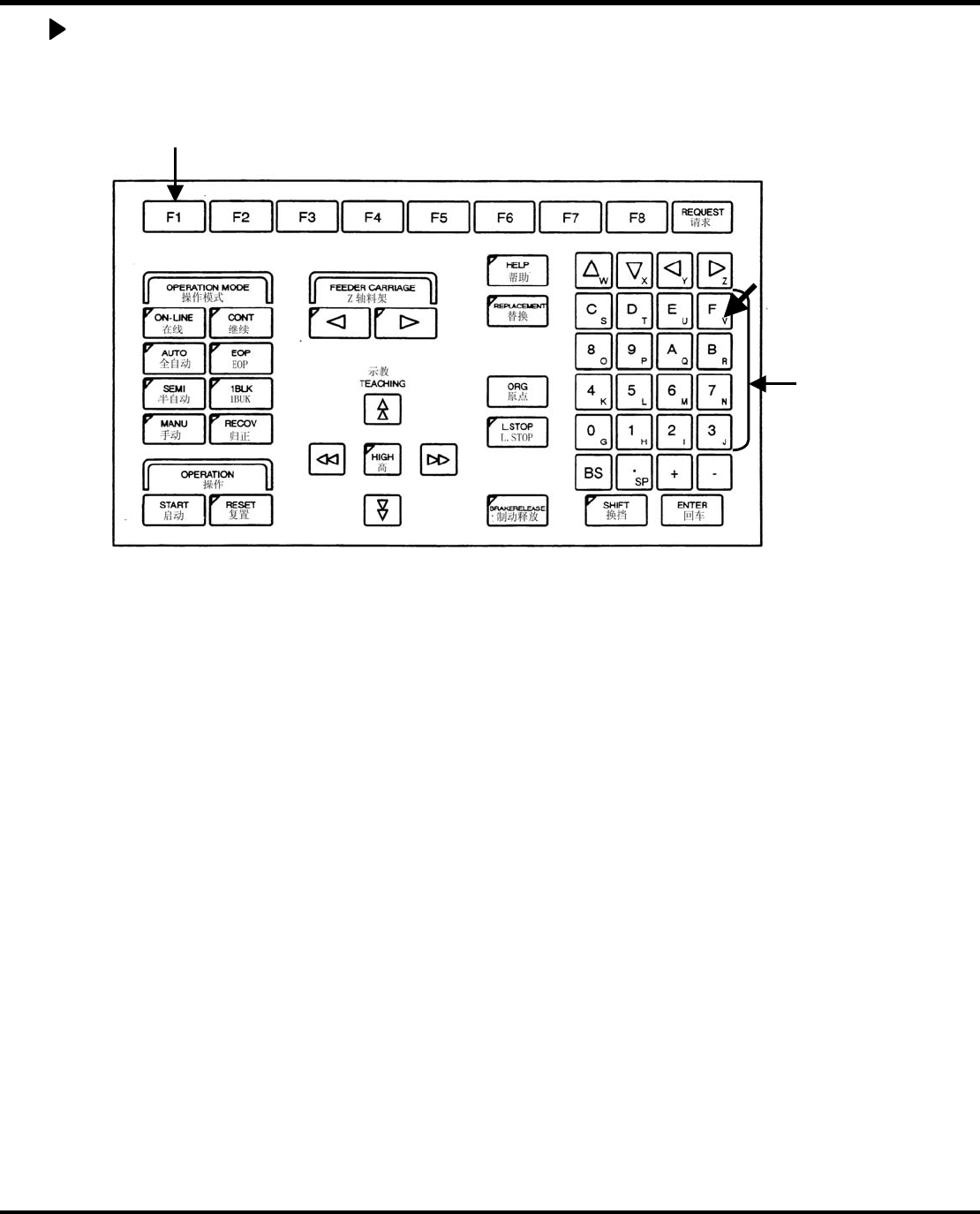

图3.5-9： 功能键和数字键盘
你所输入的数字或者字符将出现在显示区域。
* 按下 <BS> 键来删除最后一次输入。
如果要输入空格，则需按住<SHIFT> 键并按下 <SP> 键。
使用<SHIFT> 键可键入 G 到 Z 的字母。
2. 按下 <ENTER[回车]> 键。
* 确定输入的字母。
功能键
十数字
键盘
