RHS2B
操作手册
4.1 启动（加电）
DA4OCC-30-010-B0 4.1-1
4.1 启动 (加电)
章节管理编号：DA4OCC-30-010-B0
启动程序
Main
Main
g
au
g
e
Re
g
ulato
0.5 MPa
ON
图 4.1-1: 主压力计和电源单元
1. 检查主压力计上的空气压力读出的是规定值。
规定值: 0.5 MPa
(如果不是，则应向上拉出调节器并旋转以调整压力。)
2. 检查控制器的软驱中不应有软盘插入。
=注意=
如果软驱中插有软盘，则机器则无法正常启动，或者软盘上的数据将被破坏。
3. 打开电源单元上的所有开关。
电源开关
压力调节器
0.5MPa
计压力计
开
RHS2B
操作手册
4.1 启动（加电）
4.1-2 DA4OCC-30-010-B0
4. 打开主电源开关 (完全启动大约需要一分钟的时间).
屏幕将显示以下信息。
图 4.1-2: 启动屏幕
5. 检查主控制面板上的“POWER[电源]”指示灯是否亮着，然后按下
“OPERATION READY ON[操作准备就绪 ON]” 开关。
OFF O
ON I
SERVO MOTOR POWER OPERATION READY
ON OFF
4 4
图 4.1-3: 主控制面板开关
6. 此时会显示自我诊断屏幕
5. NC BOARD 2 OK
图 4.1-4: 自我诊断屏幕
* 仅仅当上述“自我诊断中的“NC BOARD 3”[NC 板 3] 用作选项时，才会有显示出现。
RHS2B
操作手册
4.1 启动（加电）
DA4OCC-30-010-B0 4.1-3
如果在自我诊断过程中，发现以下错误，则应请参考以下图表。
项目 代码 结果
自我诊断 OK
正常
NG
卡出错
启动条件 OK
正常
NG
警告

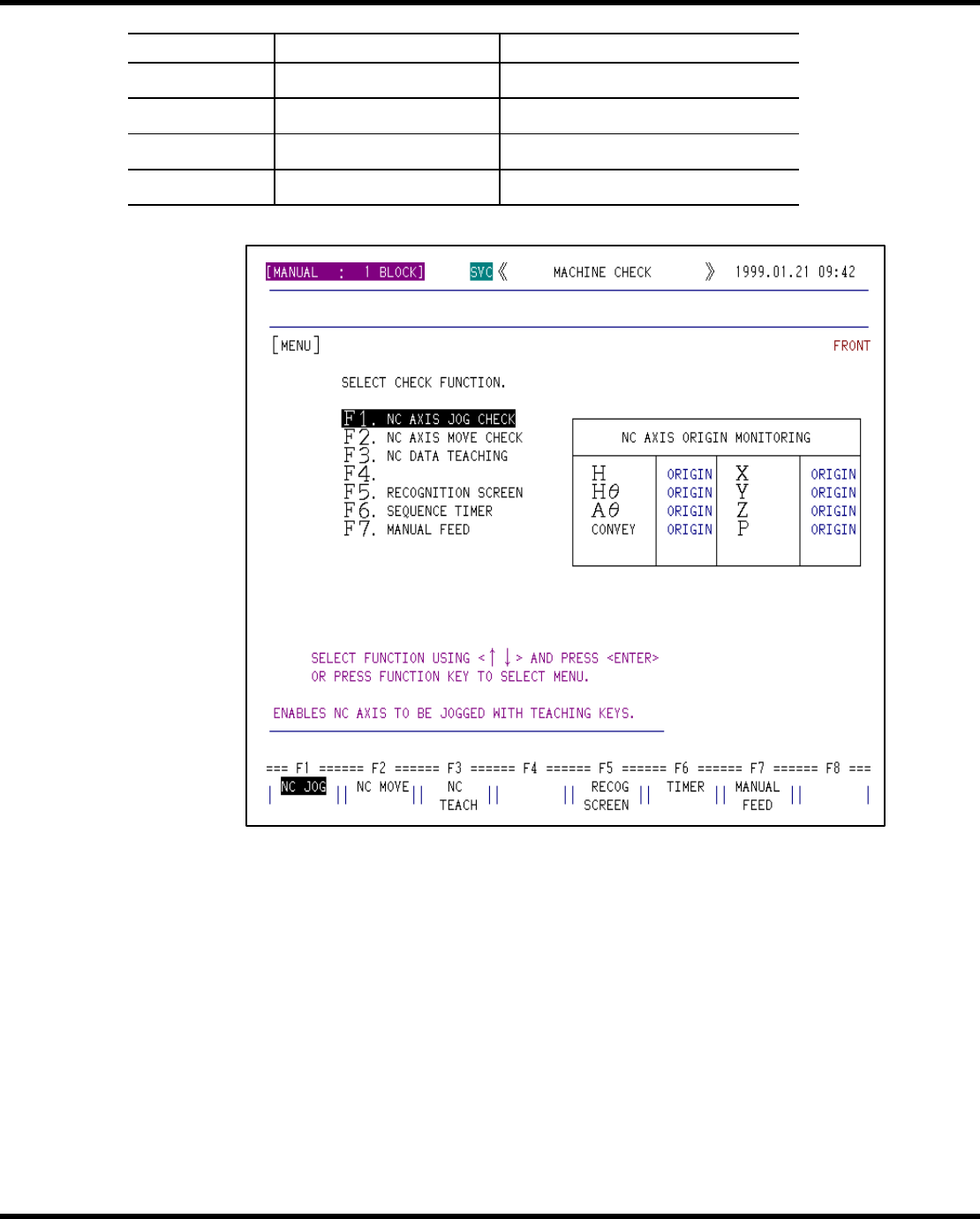

7. 当所有自我诊断结果都是 OK 时，将出现以下屏幕。
图 4.1-5: 手工操作屏幕
=备注=
1. 如果启动条件结果为不正常（NG），则应按下主板上的<RESET> 键来显示手工操作屏幕。
2. 如果自我诊断结果为不正常（NG），则应按下<HELP> 键来显示错误的原因。
这就是全部启动程序。请参考第 5 章进行生产操作。
