RHS2B
操作手册
5.1 生产准备
5.1-4 DA4OCC-31-010-B0
2． 调整 XY 工作台的轨道宽度
(将轨道宽度设定为比将要使用的印刷电路板的宽度宽大约 0.3 mm.)
如何调整轨道宽度：
松开固定可移动轨道的锁闩，使可移动的轨道前后滑动来调整宽度。
调整好之后，重新拧紧锁闩，固定住可移动的轨道。

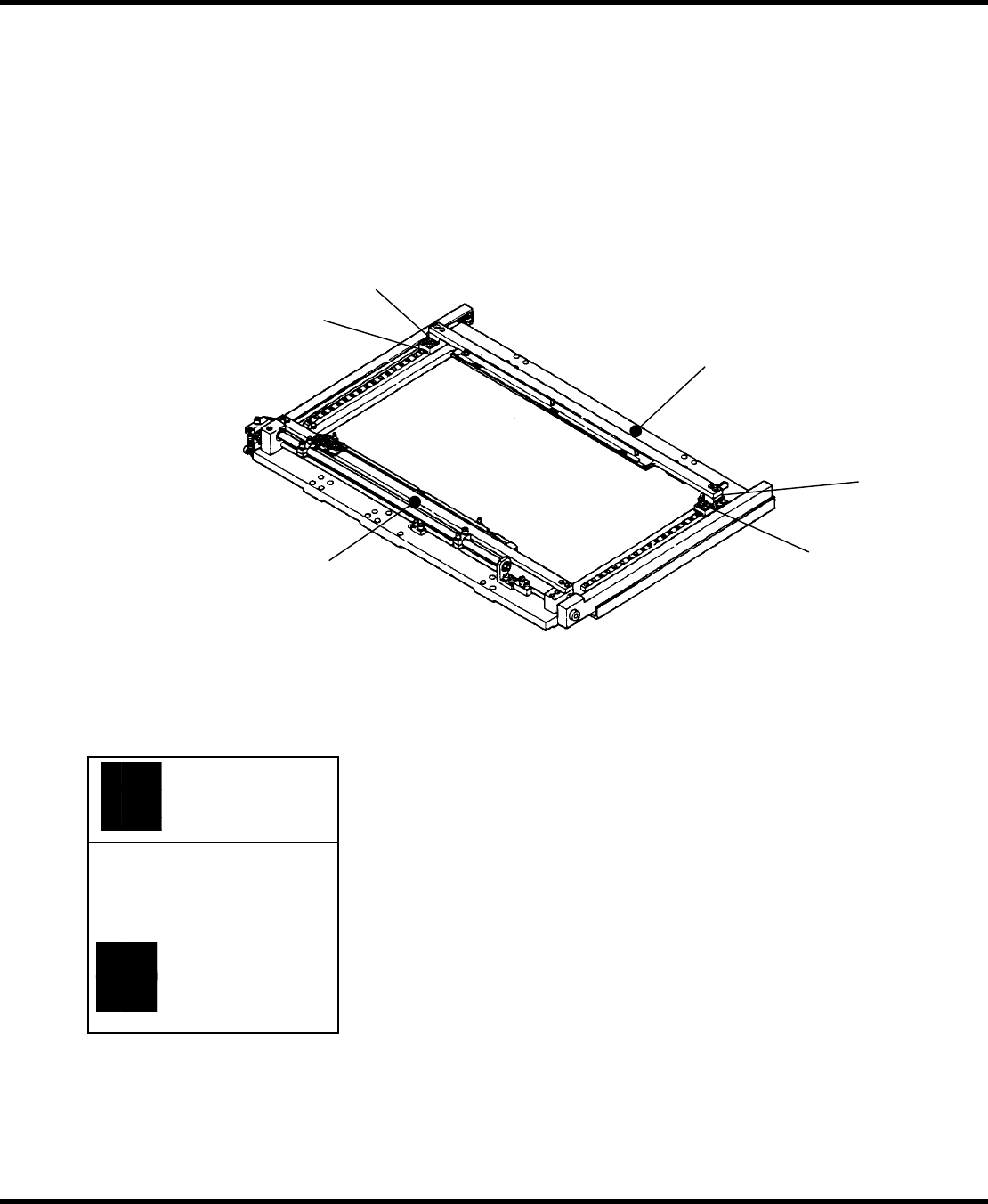

图 5.1-5： 调整 XY 工作台的轨道宽度
锁闩
锁闩
止挡
可移动的轨道
止挡
固定的轨道
警告
在生产准备之前，请先
关闭伺服电机的开关。
可移动的轴可能已
开始工作，可能会导
致人员受伤。
！
！
RHS2B
操作手册
5.1 生产准备
DA4OCC-31-010-B0 5.1-5
3. 调整上料器/下料器的轨道宽度。
(将轨道宽度设定为比将要用到的印刷电路板宽度约宽 0.5 mm .)
如何调整轨道宽度：
松开固定住可移动轨道的锁紧旋钮，用手前后滑动轨道来调整宽度。
调整好宽度之后，重新拧紧螺帽以固定轨道。

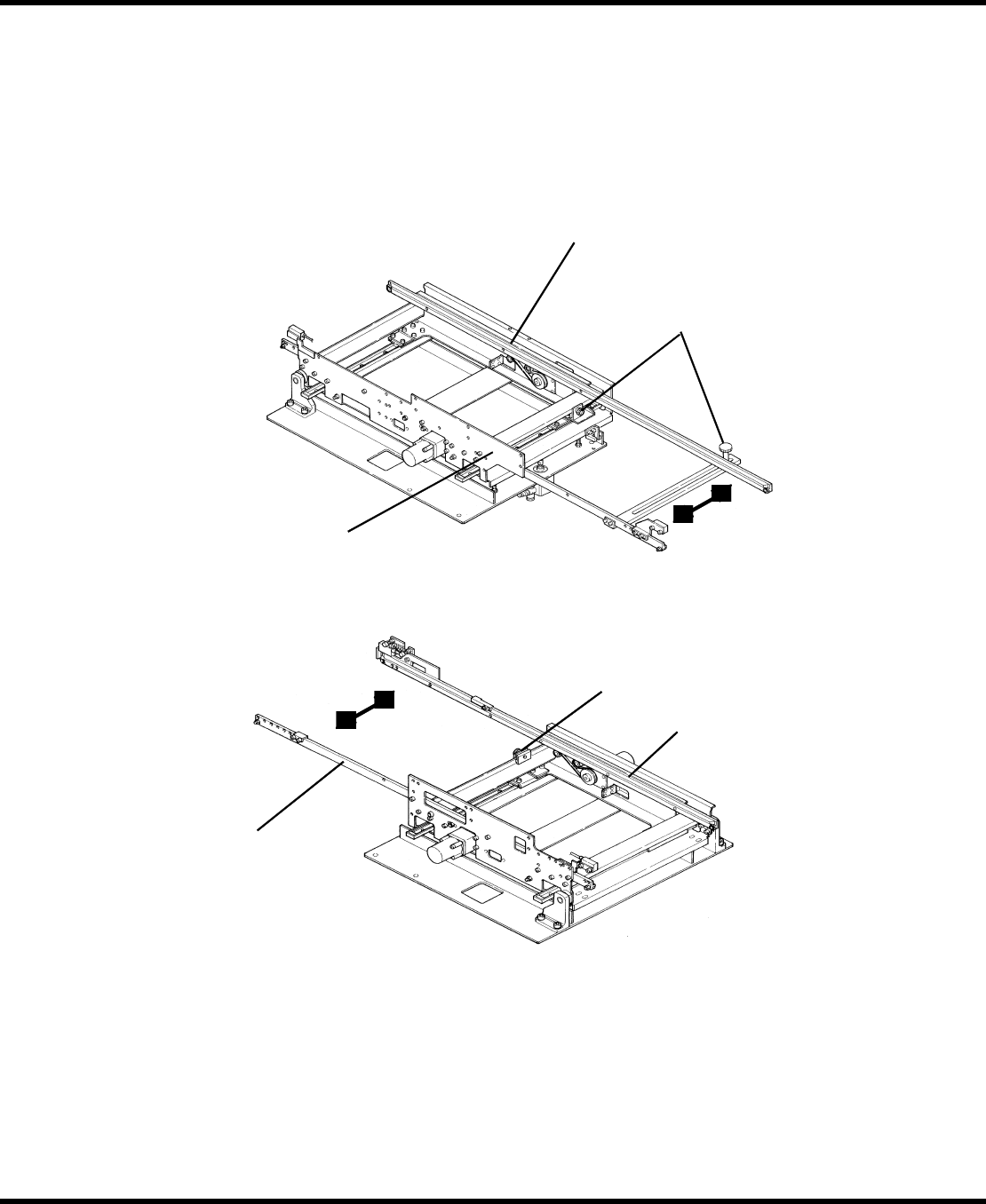

图 5.1-6：上料器/下料器宽度调整
固定轨道
可移动的轨道
旋钮
(上料器)
旋钮
可移动轨道
固定轨道
(下料器)
RHS2B
操作手册
5.1 生产准备
5.1-6 DA4OCC-31-010-B0
5.1.4 调整基准销
基准销是用于根据将使用的印刷电路板的尺寸，使印刷电路板能够给在 XY 工作台上定位。
操作步骤
1.基准销定位
如何调整基准销：
松开用来固定可移动一边的基准销的杠杆螺栓，通过用手水平方向滑动杠杆来调整基准销的宽
度。

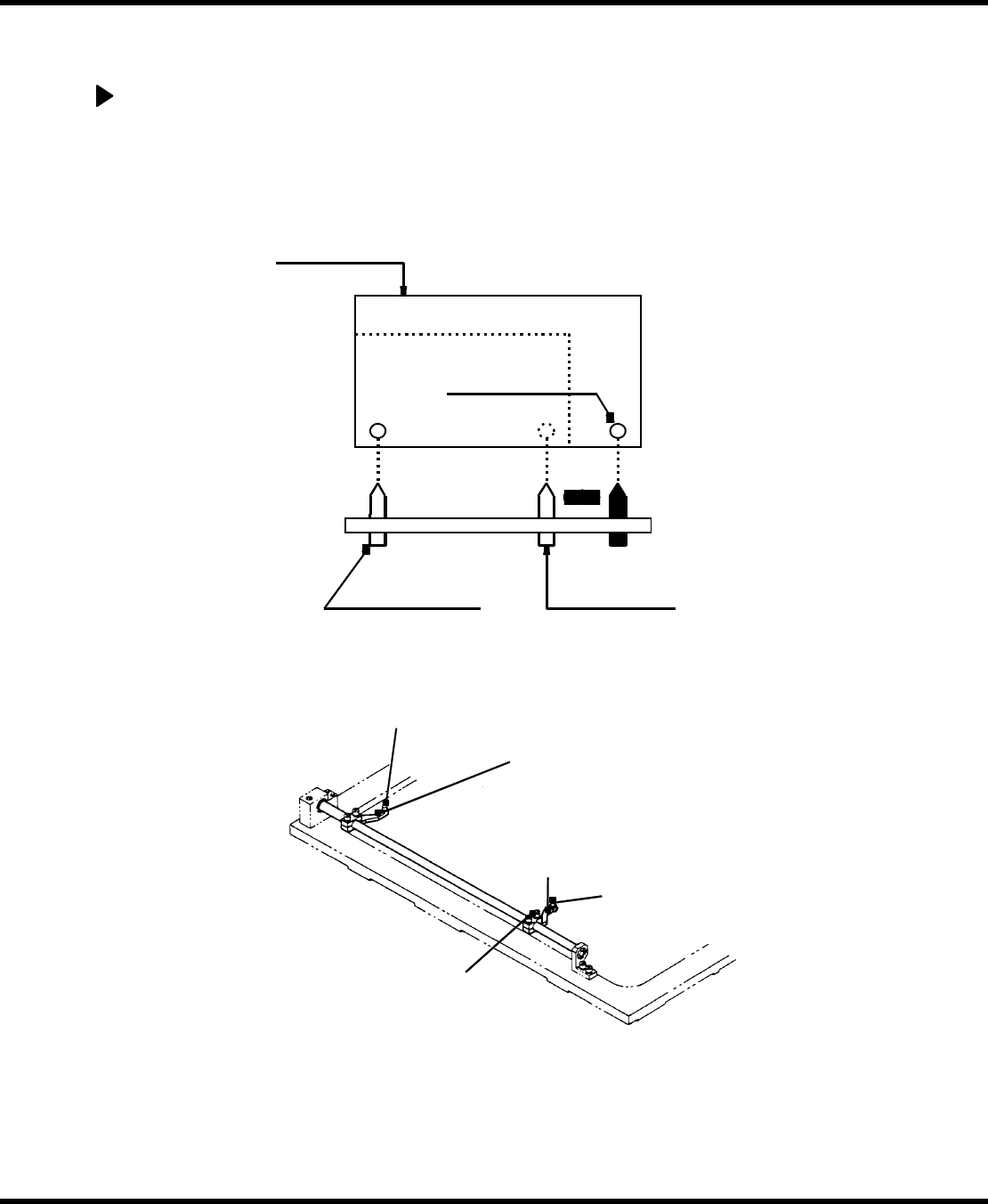

图 5.1-7：印刷电路板定位
图 5.1-8：调整基准销
基准销
(固定边)
基准销
(可移动边)
定位孔
PC 板
基准销
锁闩
杠杆（固定边）
基准角
杠杆（可移动边）
