RHS2B 操作手册 5.1 生产准备 DA4OCC- 31-010- B0 5.1-7 5.1.5 调整印刷印刷电路板挡块 上料轨道上的 印刷印刷电路板 挡块以及输送 臂的基准点位于 前面，所以基 本上不需要调整 。 然而，当改变了 基准孔的位置时 ，就需要调整 基准销的位置。 如何调整基准 销的位置： 松开锁紧基准销 的螺母，并使基 准销对准印刷 电路板的基准孔 ，然后重新拧 紧螺母以固定基 准销。 图 5.1-9： 调 整印刷电路…
RHS2B
操作手册
5.1 生产准备
5.1-6 DA4OCC-31-010-B0
5.1.4 调整基准销
基准销是用于根据将使用的印刷电路板的尺寸，使印刷电路板能够给在 XY 工作台上定位。
操作步骤
1.基准销定位
如何调整基准销：
松开用来固定可移动一边的基准销的杠杆螺栓，通过用手水平方向滑动杠杆来调整基准销的宽
度。
图 5.1-7：印刷电路板定位
图 5.1-8：调整基准销
基准销
(固定边)
基准销
(可移动边)
定位孔
PC 板
基准销
锁闩
杠杆（固定边）
基准角
杠杆（可移动边）
RHS2B
操作手册
5.1 生产准备
DA4OCC-31-010-B0 5.1-7
5.1.5 调整印刷印刷电路板挡块
上料轨道上的印刷印刷电路板挡块以及输送臂的基准点位于前面，所以基本上不需要调整。
然而，当改变了基准孔的位置时，就需要调整基准销的位置。
如何调整基准销的位置：
松开锁紧基准销的螺母，并使基准销对准印刷电路板的基准孔，然后重新拧紧螺母以固定基准销。

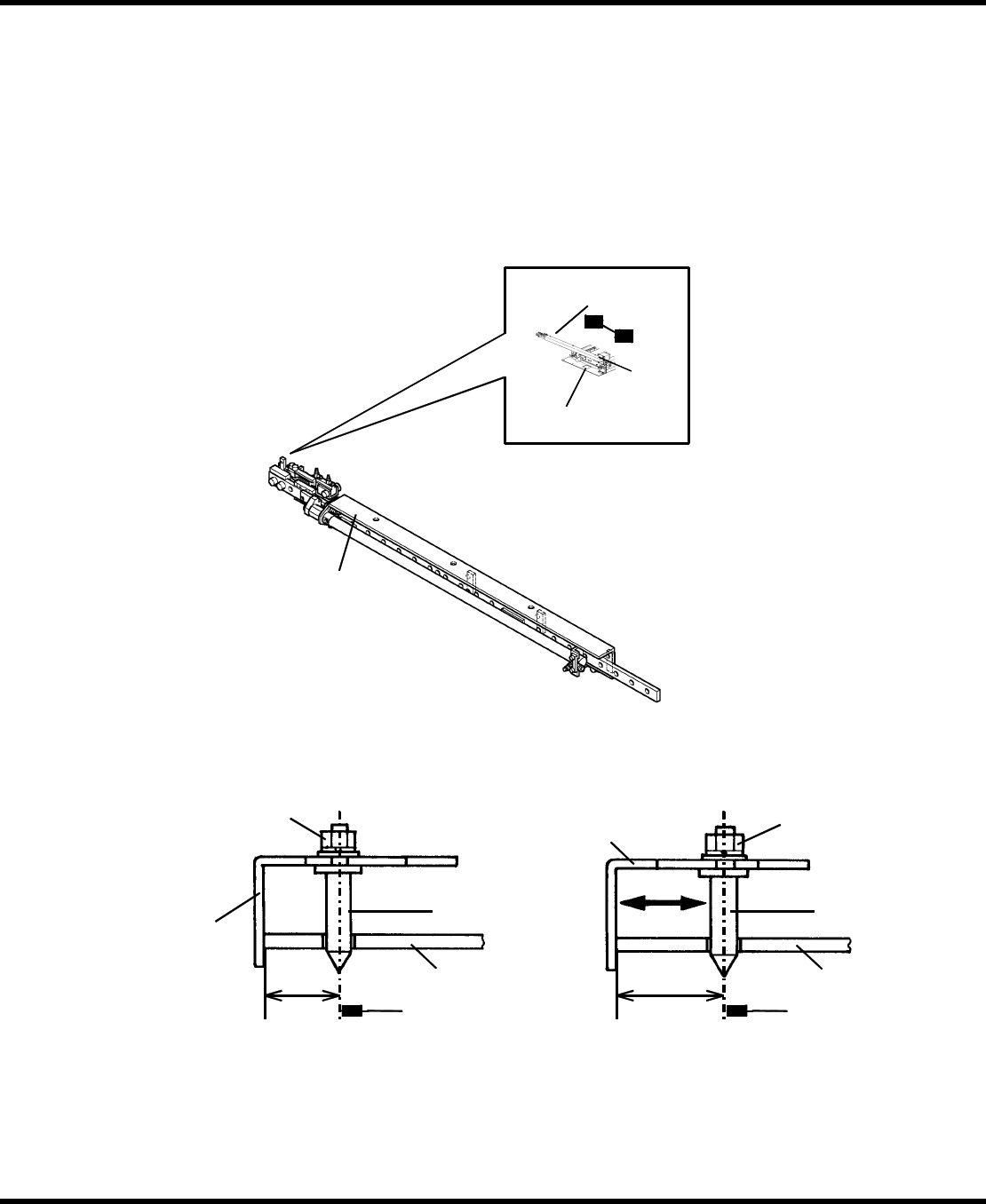

图 5.1-9： 调整印刷电路板挡块
图 5.1-9： 调整印刷电路板挡块插销
基准销
印刷电路板挡块
螺母
印刷电路板挡块
基准销
螺母
印刷电路板
基准点
孔位
5
基准孔
孔位(标准)
螺母
基准销
不等于
5 mm
印刷电路板挡块
基准孔
孔位
印刷电路板
Walking beam
输送臂
RHS2B
操作手册
5.1 生产准备
5.1-8 DA4OCC-31-010-B0
5.1.6 检查印刷电路板传送器
在 XY 工作台上放一块印刷电路板来进行手动定位检查，并使其从上料器自动传送到下料器。
操作步骤

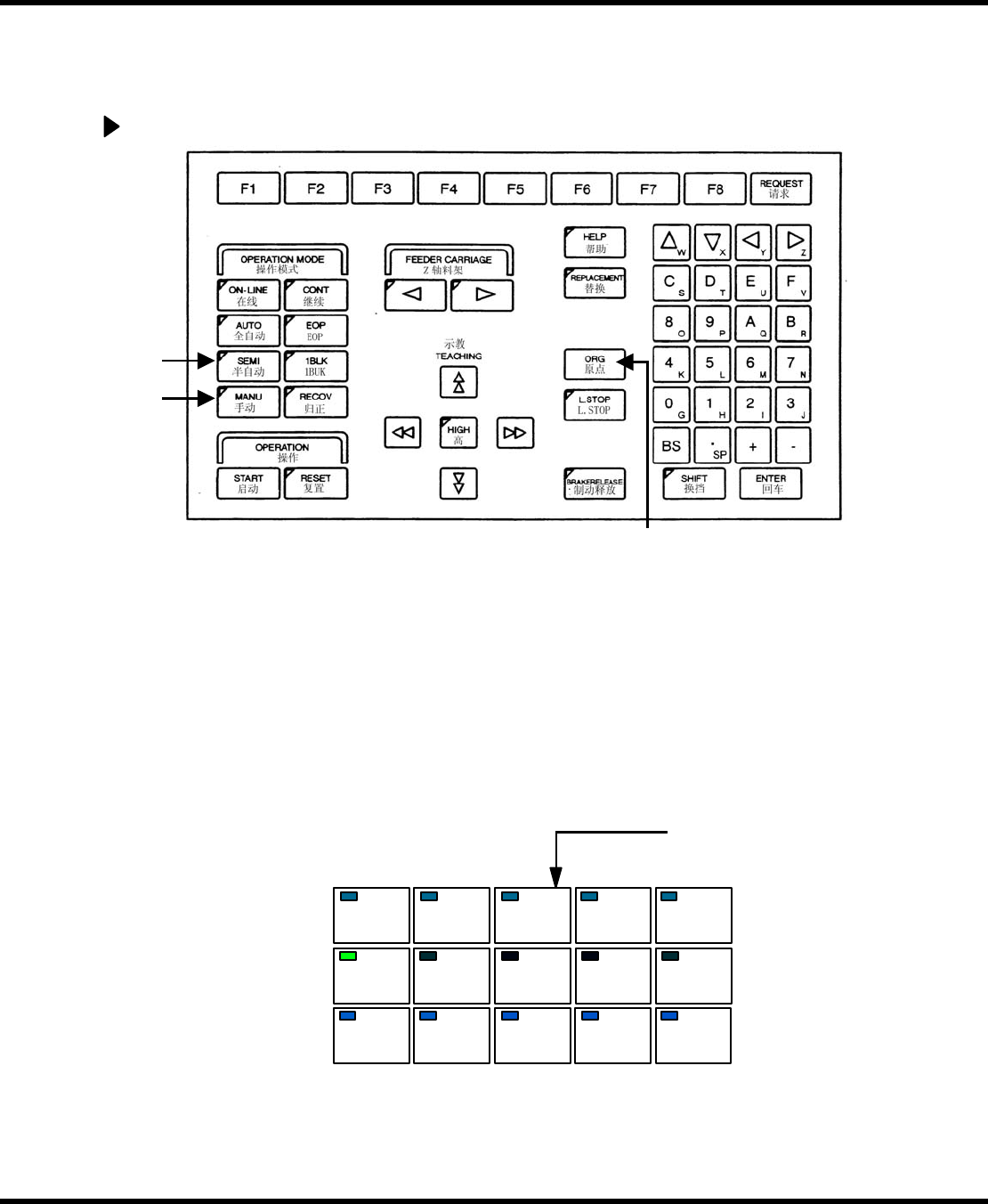

图 5.1-11： 主控制面板
1. 按下 <MANU>键切换到手动模式。
2. 按下 <ORG> 键，RHS2B 回到原点。
3. 在 XY 工作台上放置一块印刷电路板，向下料器的前方推动，一直推到止挡处为止。
4. 垂直移动杠杆，将定位插销放入印刷电路板上的定位孔中。
5. 检查定位插销位于正确的位置。
6. 从 XY 工作台上取下印刷电路板，并将其放在上料器的进口处。
7. 按下<SEMI>键。
8. 在子控制器上按下 <LOADING>，开始上料，然后将印刷电路板转移到 XY 工作台上。
图 5.1-12：子控制板
8
INSERT
START
INCHING
DIREC-
TION
-905
LOADING
DIREC-
TION
1805
NC
ENABLE
DIREC-
TION
905
CONTROL
PANEL
ENABLE
DIREC-
TION
05
TACT
0.45s
TACT
0.36s
TACT
0.25s
TACT
0.2s
7
1
2
