RHS2B
操作手册
5.2-2 DA4OCC-31-040-B0
5.2 生产

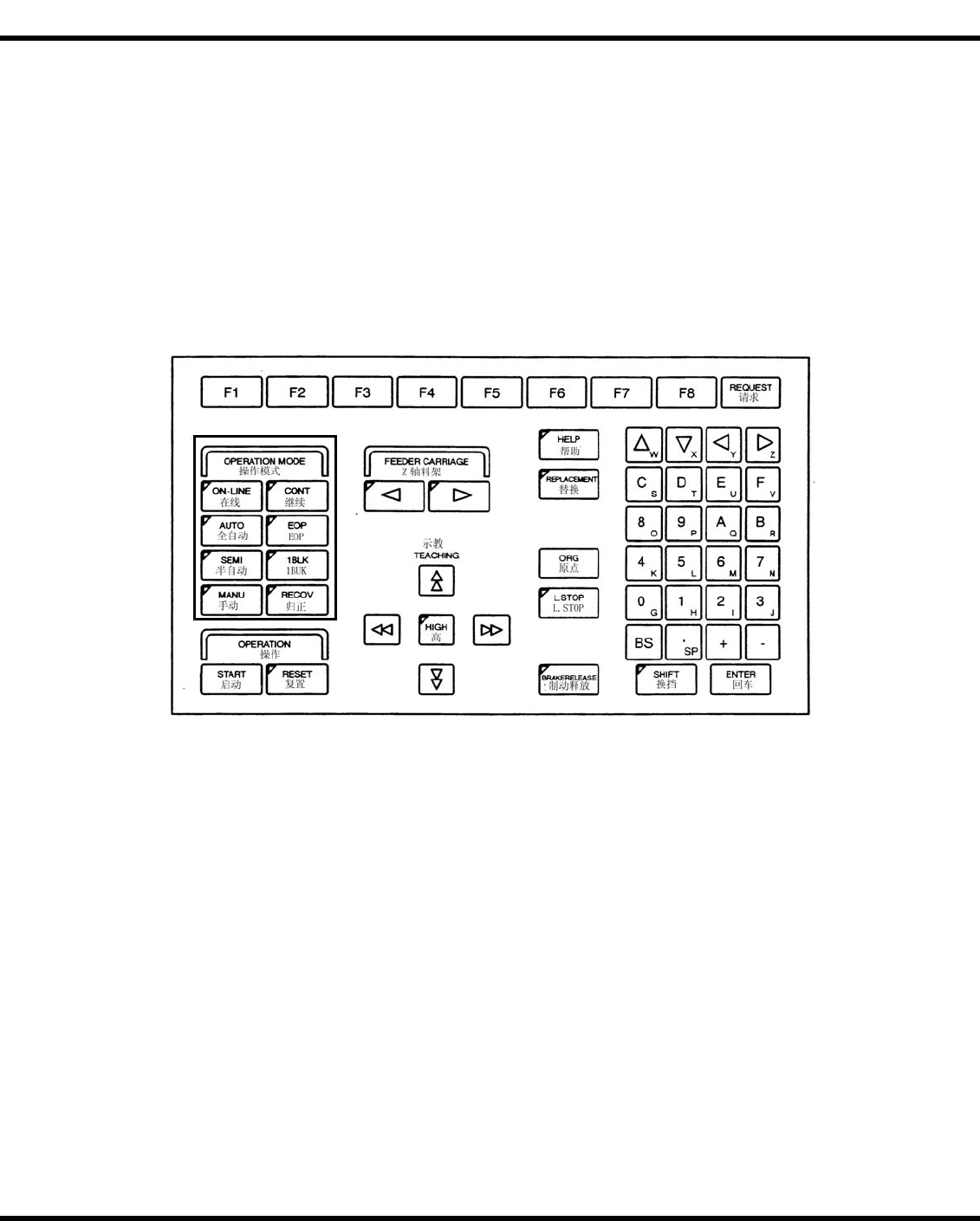

如何切换操作模式和停机模式
操作模式有以下四种：
<ON-LINE[在线]>
<AUTO>
<SEMI[半自动]>
<MANU>
停机模式包括以下三种：
<CONT[连续]>
<EOP[程序终止]>
<1 Block>
按下所需的操作模式，就可以进行切换。
图 5.2-1： 主控制面板
RHS2B
操作手册
DA4OCC-31-040-B0 5.2-3
5.2 生产
5.2.2 半自动操作
所谓半自动操作，就是在半自动模式下运行 RHS2B 。
该操作可以使操作员在不损坏元件或者印刷电路板的情况下，发现 NC 程序或者 Array 程序的基本错误。
半自动操作不执行传送印刷电路板到安装位置的动作。
操作过程中的预防措施
• 手或者手指务必远离位于印刷电路板两边(左边和右边)的传送端口。
•
千万不要将手或者手指放入机器内部。

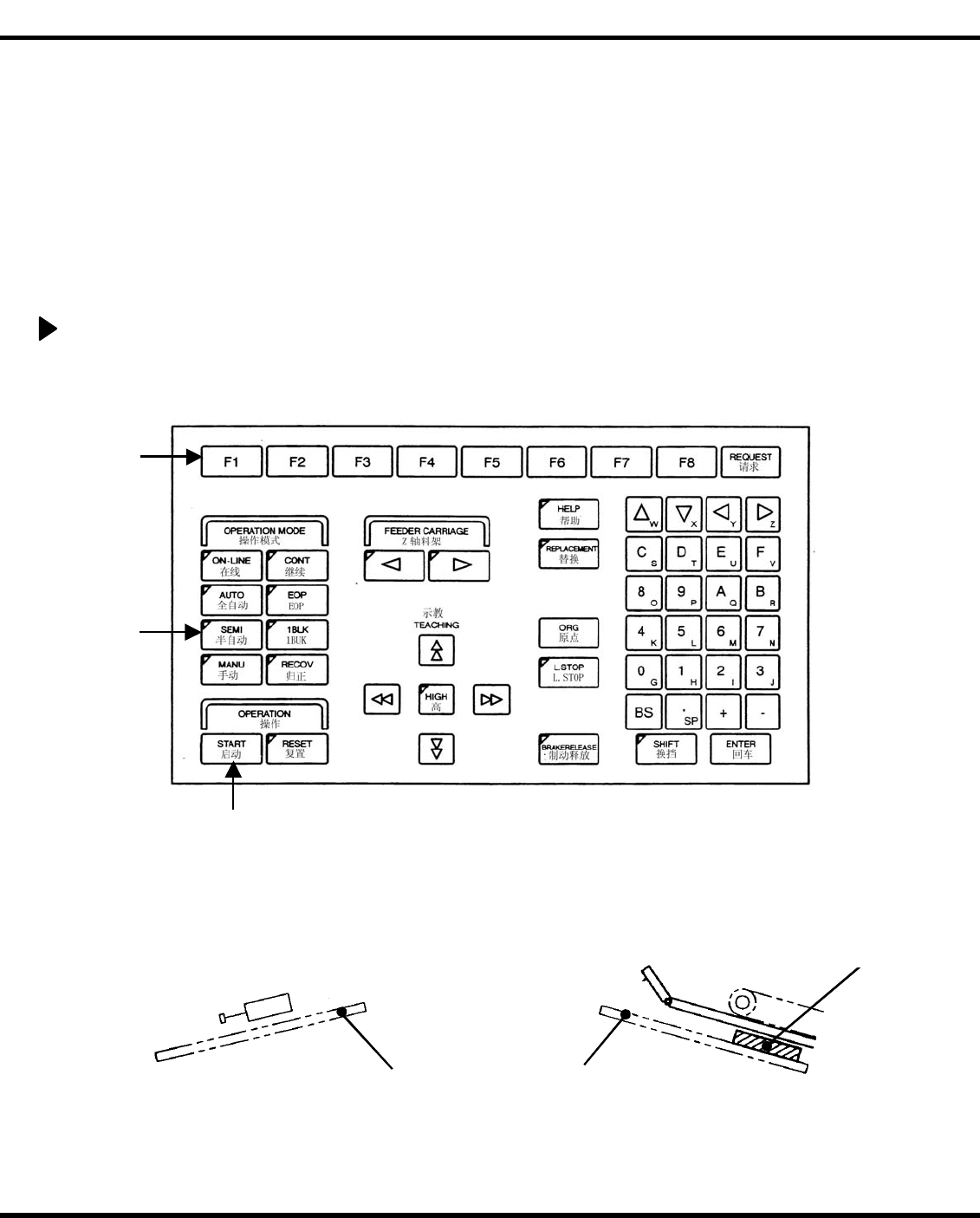

操作检查步骤
1. 在主控制面板上按下 <SEMI> 和<1 Block > 键
图 5.2-2： 主控制面板
2.
用手将印刷电路板放到上料器上
Unloader Loader
PC b
o
图 5.2-3： 放置印刷电路板
下料器
上料器
印刷电路板
5/7
3
1
RHS2B
操作手册
5.2-4 DA4OCC-31-040-B0
5.2 生产

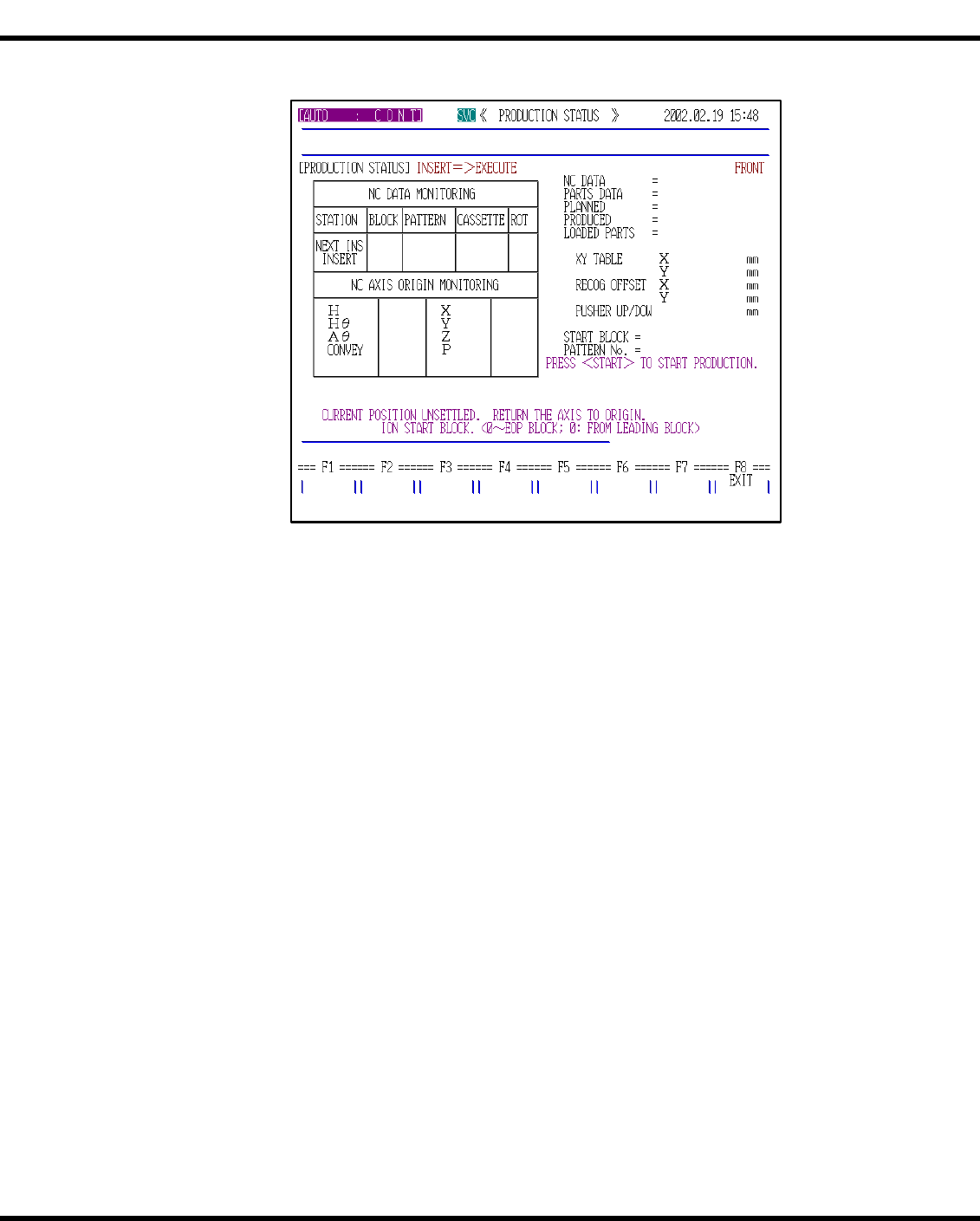

3. 按下 <F1： Block> 来指定执行执行启动块
图 5.2-4： 启动块设置
4. 输入图形区编号。
5. 在主控制面板上按下 <ENTER>。
印刷电路板将被放到插入位置，1 Block 操作开始运行。
观察所有的区段是否都正常操作.
=备注=
要改变插入位置，可将程序运行到想要的区段并执行示教功能。
6. 在主制板按下 <EOP> 键
7. 按下 <ENTER> 键
系统会执行所选定的 NC 数据，直到最后一个区段，但不插入元件。
=备注=
如果在操作过程中出现任何异常现象，则应按下<1BLK> 键或者“EMERGENCY STOP”[紧急停机]
键。
