RHS2B
操作手册
DA4OCC-31-040-B0 5.2-9
5.2 生产

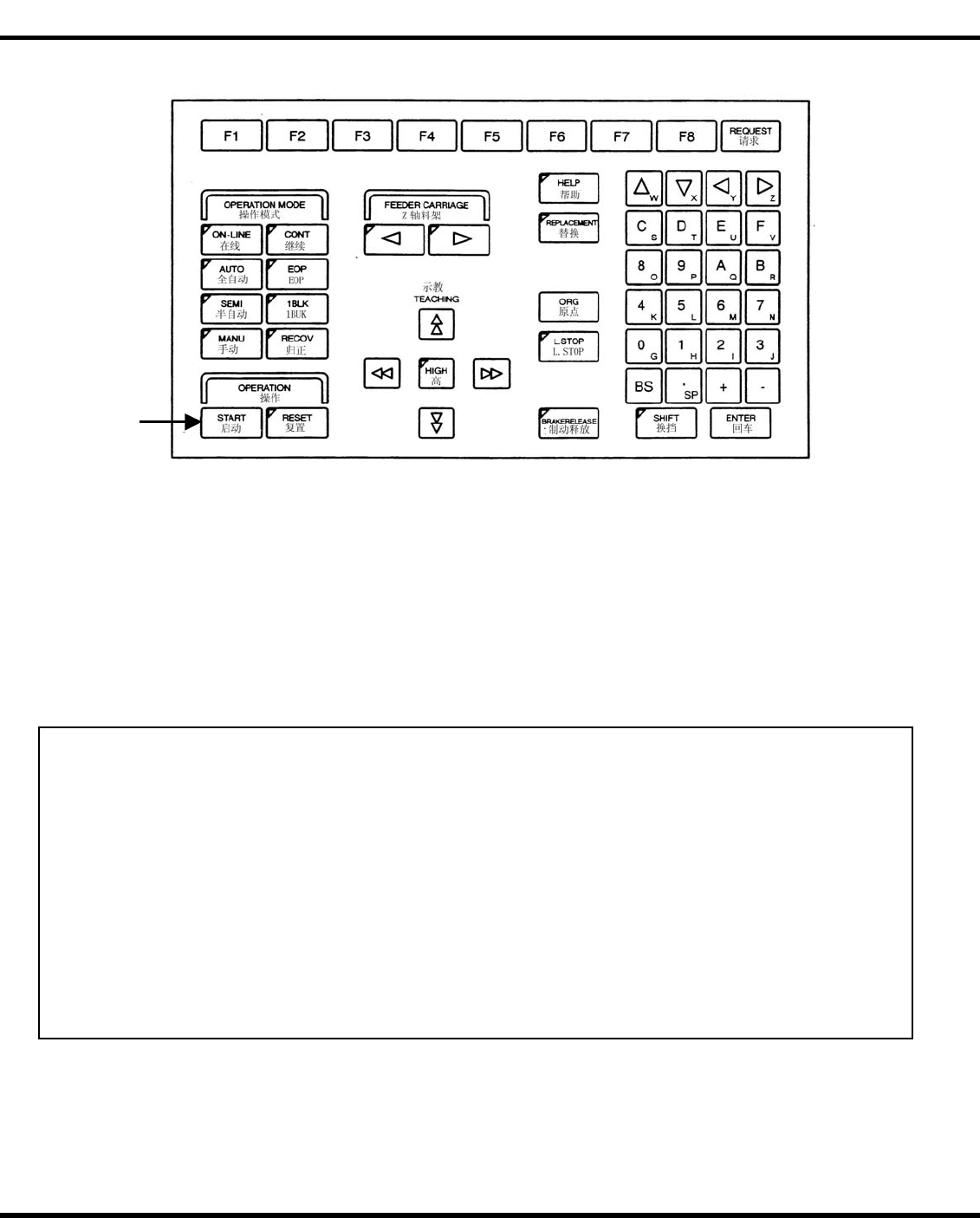

3. 在主控制面板按下 <START>
图 5.2-9： 主控制面板
=备注=
按下 <RESET[复置]> 键，可清除弹出窗口。
5.2.4 当出现插件错误时
在生产过程中，如果元件不能正确插入，则系统会确定其为“元件插入错误”后，机器停止运行。
当发生这种情况时，将出现以下屏幕，且插件头停在插入的位置，凸轮轴停止在 35-40 角度的位置。
在这种情况下，必须选择你想要的补插类型以执行以下选定程序。
图 5.2-10： 元件插入错误屏幕
INSERTION ERROR BLOCK=6 PATTERN=3 CASSETTE=1
插入出错 区段=6 图形区=3 料盒=1
COMPONENT INSERTION WAS UNSUCCESSFUL
元件插入失败
SELECT RECOVERY TYPE AND PRESS <START>.THE <RECOV>SW WILL BE
TURNED OFF AUTOMATICALLY AFTER RECOVERY.
选择补插类型，并按 START 键。完成自动补插后， <RECOV>开关自动断开。
TO CANCEL RECOVERY AND RESUME OPEATION,TURN OFF <RECOV>SW
AND THEN PRESS<START>
若要取消插补并恢复操作时，必须先切断<RECOV>开关，然后按下 START 键。
RECOVERY TYPE 补插类型
MANUAL（不识别） MANUAL（识别）
AUTO AUTO （高度测量）
AUTO（识别并更新 NC 数据）
AUTO（识别，更新 NC 数据，测量高度）
3
RHS2B
操作手册
5.2-10 DA4OCC-31-040-B0
5.2 生产
当选择手工上料 (无识别)功能时
1. 打开前盖
机器将安全停机
=备注=
确保已经移去所有没有插入的元件。如果机器内残留有错误插入的元件，则会损坏插盘。
禁止从后控制台启动操作。
2.
手工上料。
3. 盖上前盖。
4. 按下主控制面板上的 <START>，对安全停机进行复置。
图 5.2-11： 主控制面板
5. 按下 <START> 键。
当补插开始后，且正常插件已完成时，屏幕会出现以下信息。
INSERTION RECOVERY COMPLETED [补插完成]
RECOVERY FOR INSERTION ERROR COMPLETED [插入错误补插完成]
PRESS <START>TO RESUME PRODUCTION [按<START>键恢复生产]
图 5.2-12： 插件补插完成信息
4-6
RHS2B
操作手册
DA4OCC-31-040-B0 5.2-11
5.2 生产
6. 按下 <START> 键恢复操作。
=备注=
如果在补插过程中出现错误，则进行以下操作：
ERROR OCCURRED DURING RECOVERY [在补插过程中，产生错误]
RECOVERY CANNOT BE RESUMED，PRESS <START>TO CLEAR ERROR MASSAGE AND
PRESS <START>。 [不能恢复补插，请按<START>键清除错误信息提示，并再次按<START>键]。
RECOVERY WILL BE TERMINATED [补插将被终止]
图 5.2-13： 补插操作错误信息
如何复置
• 在主控制面板上按下 <SEMI> 键。
• 按下 <NC ENABLE> 然后再按下 <DIRECTION 0°> 最后再按下 <Hθ START> 键，将插件头回归到
0° 的位置。
图 5.2-14： 子控制器
1
1
1
INSERT
START
P
RETURN
INCHING
DIREC-
TION
-905
P
PUSH
LOADING
DIREC-
TION
1805
P
MOVE
NC
ENABLE
DIREC-
TION
905
Aq
START
INV-C
LOCK
RELEASE
CONTROL
PANEL
ENABLE
DIREC-
TION
05
Hq
START
INV-PC
LOCK
RELEASE
TACT
0.36s
TACT
0.25s
TACT
0.2s
V CUT
POSITION
DESCENT
TACT
0.17s
PARTS
REVISION
CANCEL
