4OM-1839
1-4-25
1603-001
4.7 ヘッド部
通知
ノズルにエアブローを行う際、必ずノズル先端方向からエア
ブローを行うようにしてください。
クランプ爪の方向からノズルに対しエアブローを行うと、ク
ランプ爪が折れてしまう危険があります。
吸着ノズル
3か月ごと　点検
吸着ノズル
毎週　清掃
先端からエアブロー
クランプ爪
ノズルフィルタ
毎週　交換
Fig. 4A4-32
吸着ノズルの清掃については、“5. 吸着ノズルの清掃方法”を参照して
ください。
4OM-1839
1-4-26
1603-001
4.7 ヘッド部

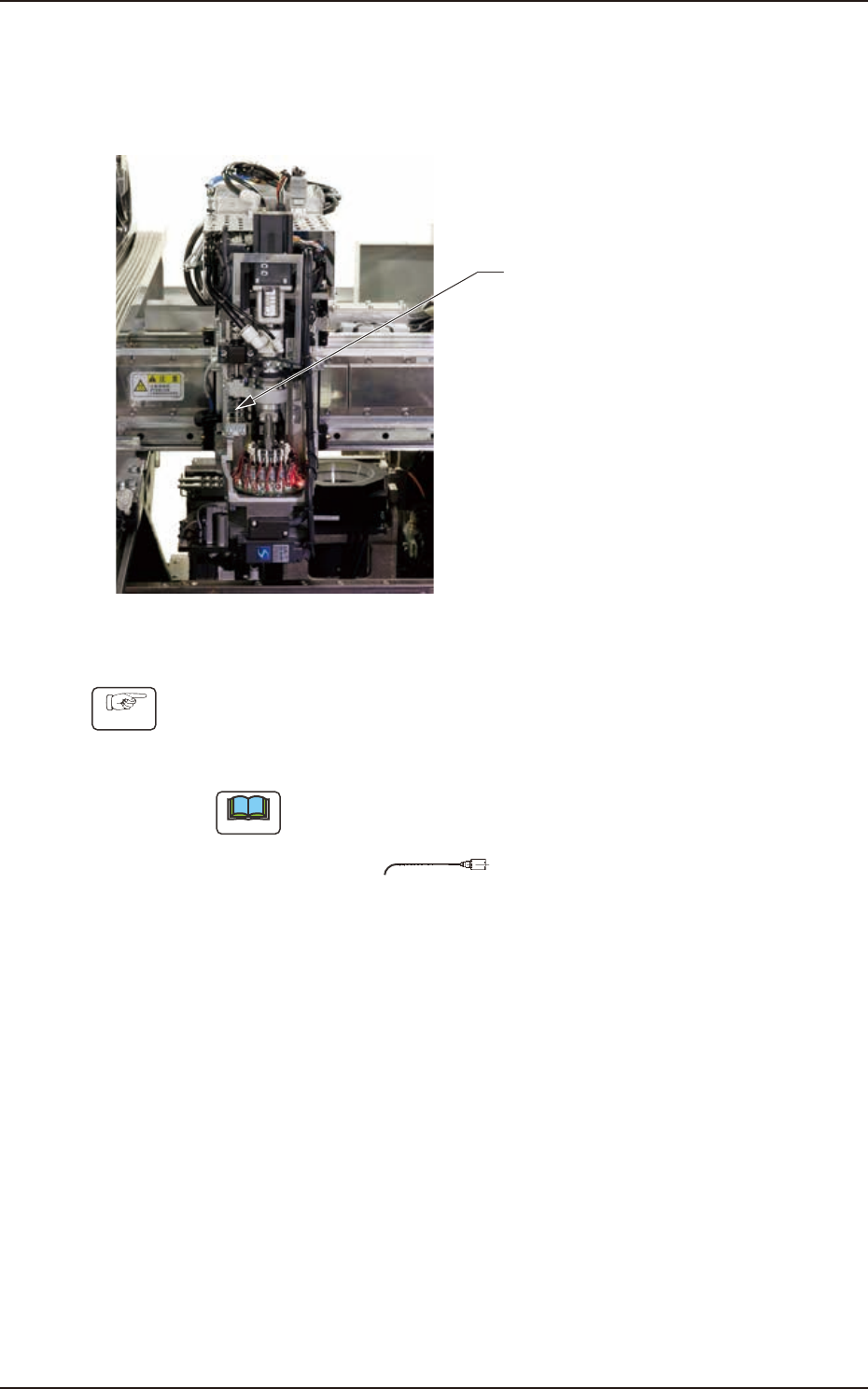

4.7.1 ノズル上下ボールネジ（NL 軸）の清掃と給油
周期：3 か月ごと（所要時間 5 分）
グリース：ダフニーグリース MP No.1
ノズル上下ボールネジ(NL軸)
Fig. 4A4-33
手順
（1） ウエスで古いグリースを拭取る。
（2） ボールネジの溝に新しいグリースをシリンジで少量塗る。
ノート
使用するノズルは、No.19（茶）です。
No.19
Fig. 4A4-34
4OM-1839
1-4-27
1603-001
4.7 ヘッド部
4.7.2 ラインセンサ（投光器、受光器）の清掃
周期：毎日（所要時間 5 分）
ラインセンサ(投光器)
ラインセンサ(受光器)
Fig. 4A4-35
手順
ラインセンサの表面に皮脂や油などが付着している場合は、綿棒に無水エ
タノールをつけて汚れを拭取ってください。
