4OM-1839
1-4-29
1603-001
4.7 ヘッド部
4.7.4 センタスプラインの給油
周期：3 か月ごと（所要時間 4 分）
グリース：ダフニーグリース MP No.1
センタスプライン
Fig. 4A4-37
手順
シリンジでセンタスプラインの溝にグリスを塗布します。
ノート
使用するノズルは、No.19（茶）です。
No.19
Fig. 4A4-38
4OM-1839
1-4-30
1603-001
4.7 ヘッド部
4.7.5 カムフォロアの清掃と給油
周期：3 か月ごと（所要時間 5 分）
グリース：ダフニーグリース MP No.1

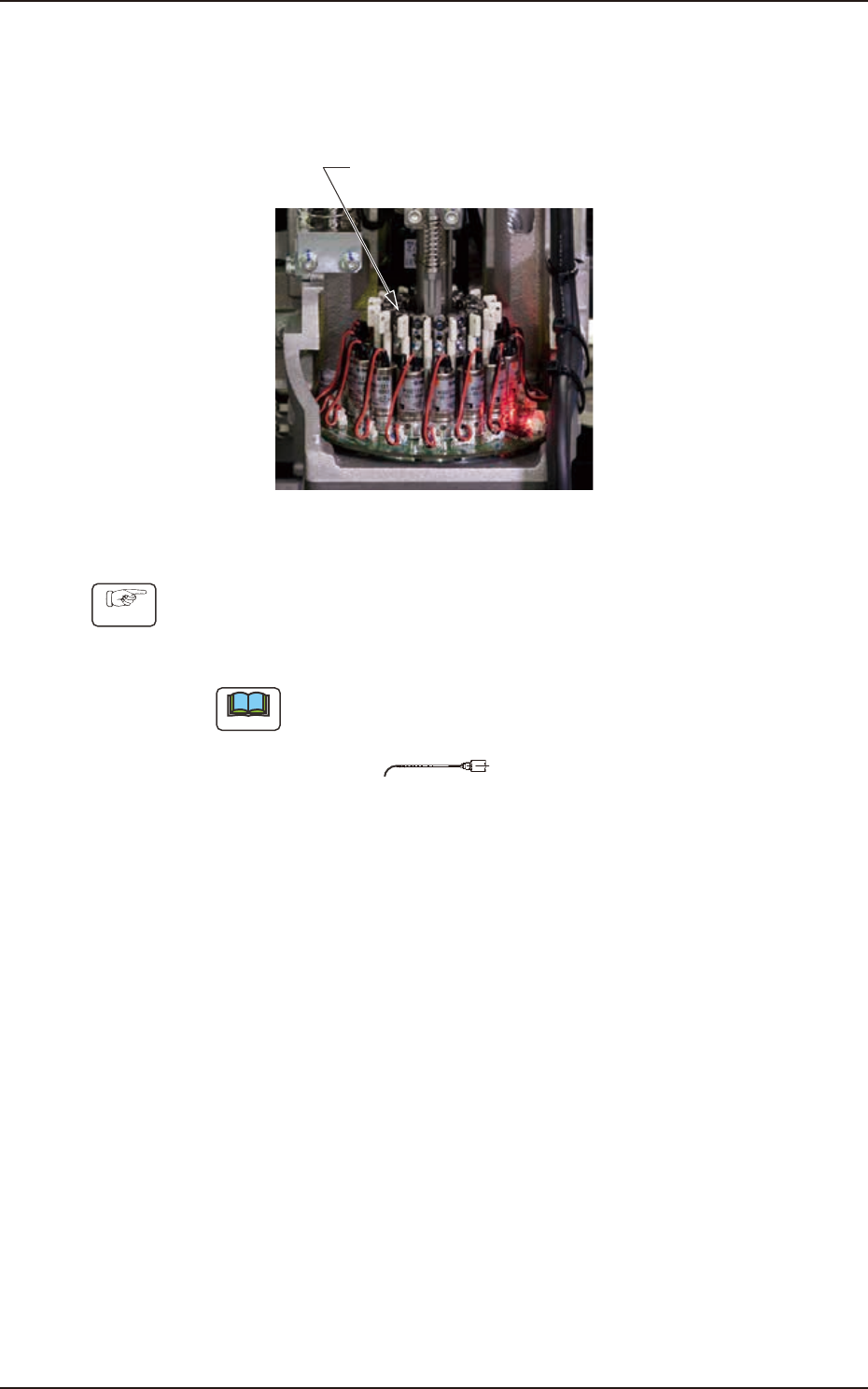

カムフォロア
Fig. 4A4-39
手順
（1） カムフォロアに異物がついている場合は、ピンセットで取除く。
（2） シリンジでカム面の上側に 0.01cc グリスを塗布する。
ノート
(a) 0.01cc の目安は、1005 チップくらいの大きさです。
(b) 使用するノズルは、No.19（茶）です。
No.19
Fig. 4A4-40
4OM-1839
1-4-31
1603-001
4.7 ヘッド部
4.7.6 ノズル切替えカム面（上面）の清掃と給油
周期：3 か月ごと（所要時間 5 分）
グリース：ダフニーグリース MP No.1

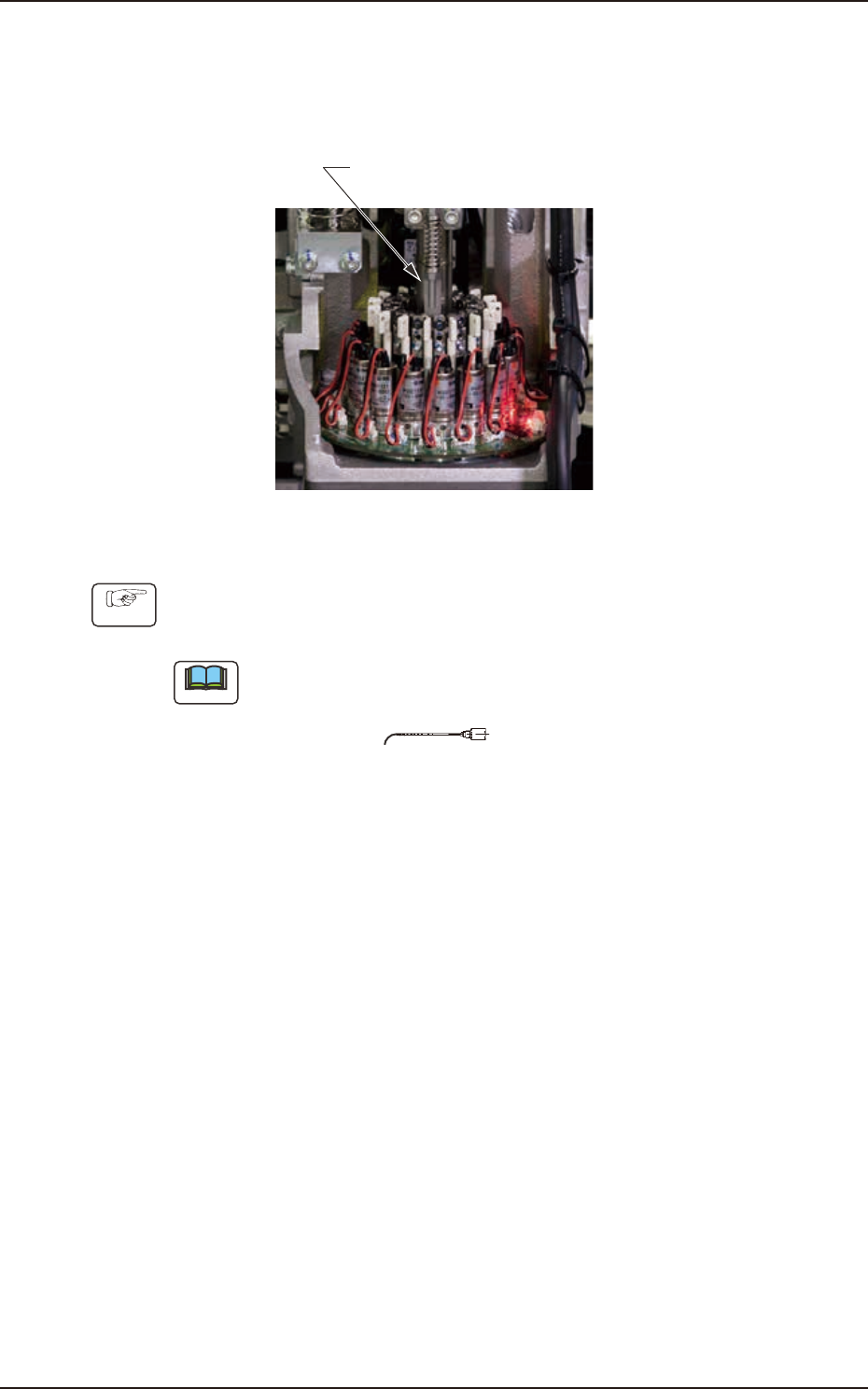

ノズル切替えカム面
Fig. 4A4-41
手順
（1） カム面に異物がついている場合は、ピンセットで取除く。
（2） シリンジでカム面の上側に 0.01cc グリスを塗布する。
ノート
(a) 0.01cc の目安は、1005 チップくらいの大きさです。
(b) 使用するノズルは、No.19（茶）です。
No.19
Fig. 4A4-42
