4OM-1839
1-4-32
1603-001
4.7 ヘッド部

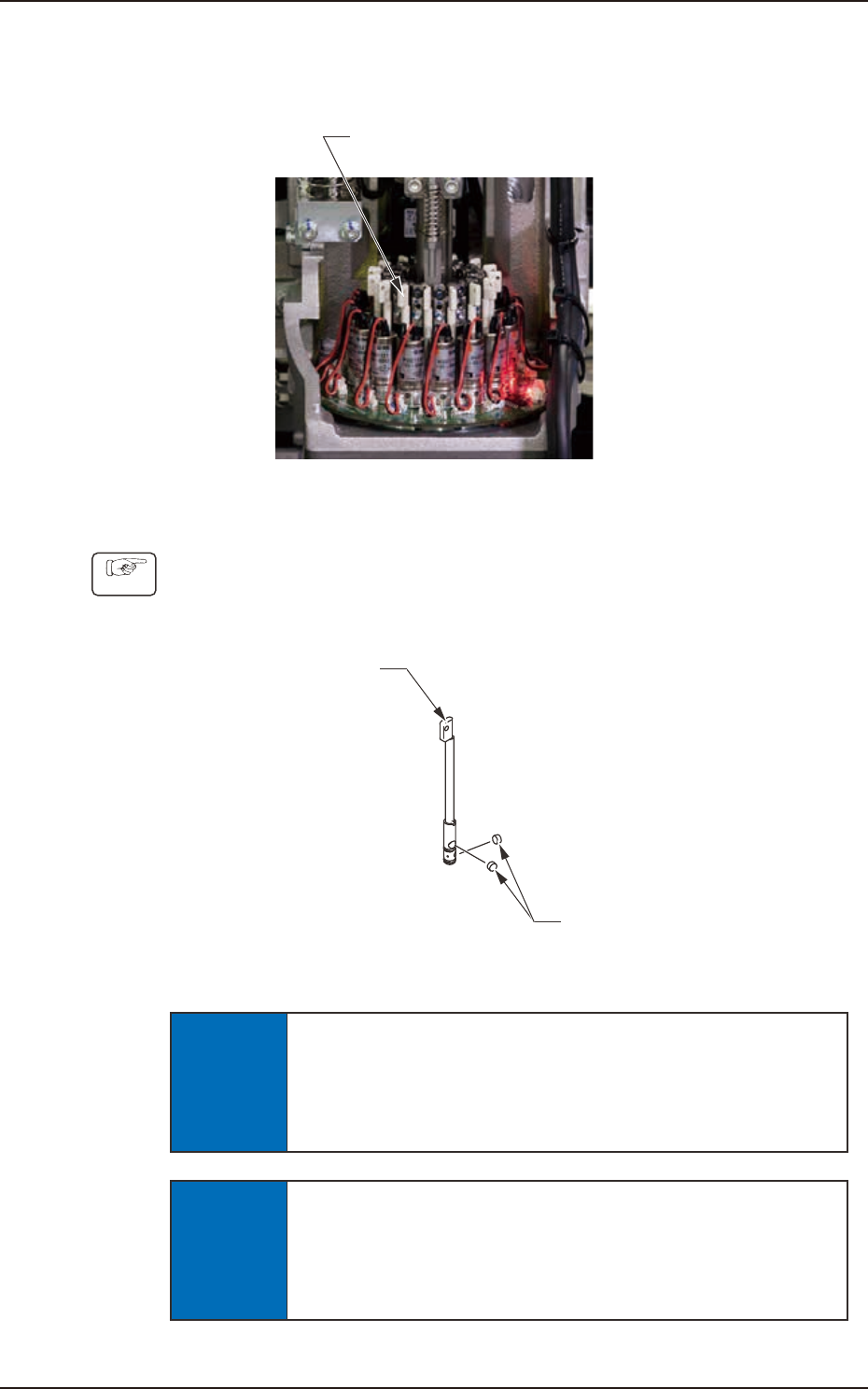

4.7.7 真空フィルタの交換
周期：3 か月ごと（所要時間 30 分）
フィルタフォルダ
Fig. 4A4-43
手順
（1） フィルタ着脱治具を使用して、フィルタフォルダ上に引き抜く。
（2） 真空フィルタを 2 個交換する。
フィルタフォルダ
フィルタ
Fig. 4A4-44
通知
フィルタフォルダの挿入向きに注意し、奥まで完全に挿入し
てください。
フィルタフォルダ上面とトップブロック上面の高さが揃って
いることを確認してください。
通知
フィルタフォルダ O リングは定期的に薄くグリスを塗布して
ください。( ダフニーグリース MP No.1)
グリスが枯渇すると O リングの破損や固着する原因になる可
能性があります。
4OM-1839
1-4-33
1603-001
4.7 ヘッド部

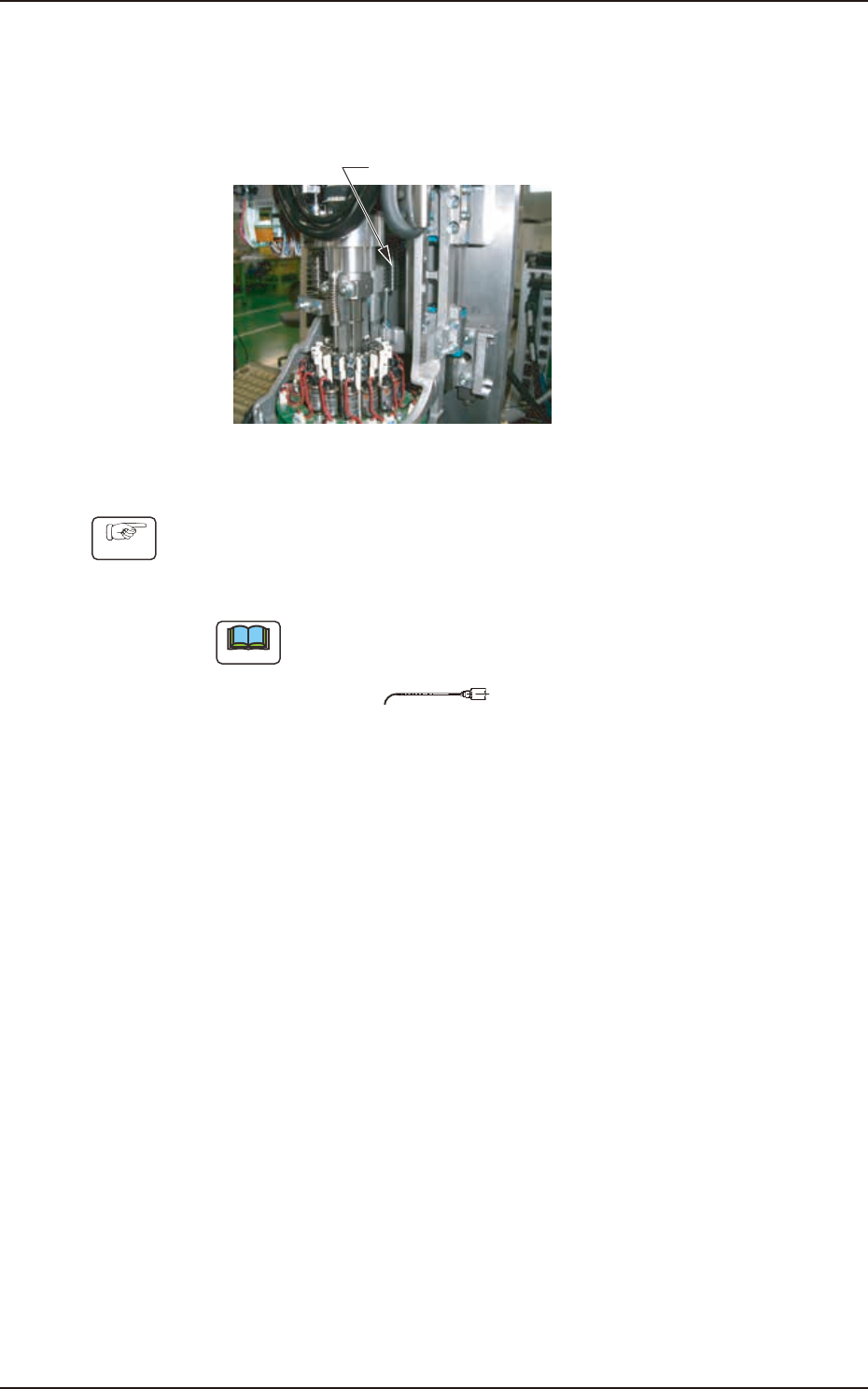

4.7.8 ヘッド上下ボールネジ（高速汎用ヘッド）の清掃と給油
周期：3 か月ごと（所要時間 5 分）
グリース：ダフニーグリース MP No.1
ヘッド上下ボールネジ(HL軸)
Fig. 4A4-44-1
手順
（1） ウエスで古いグリースを拭取る。
（2） ボールネジの溝に新しいグリースをシリンジで少量塗る。
ノート
使用するノズルは、No.19（茶）です。
No.19
Fig. 4A4-44-2
（3） グリース塗布後、HL 軸を手動操作 ( インチング ) で 25 mm 上下動作
を 5 回繰返し、グリースを馴染ませてください。
4OM-1839
1-4-34
1603-001
4.7 ヘッド部

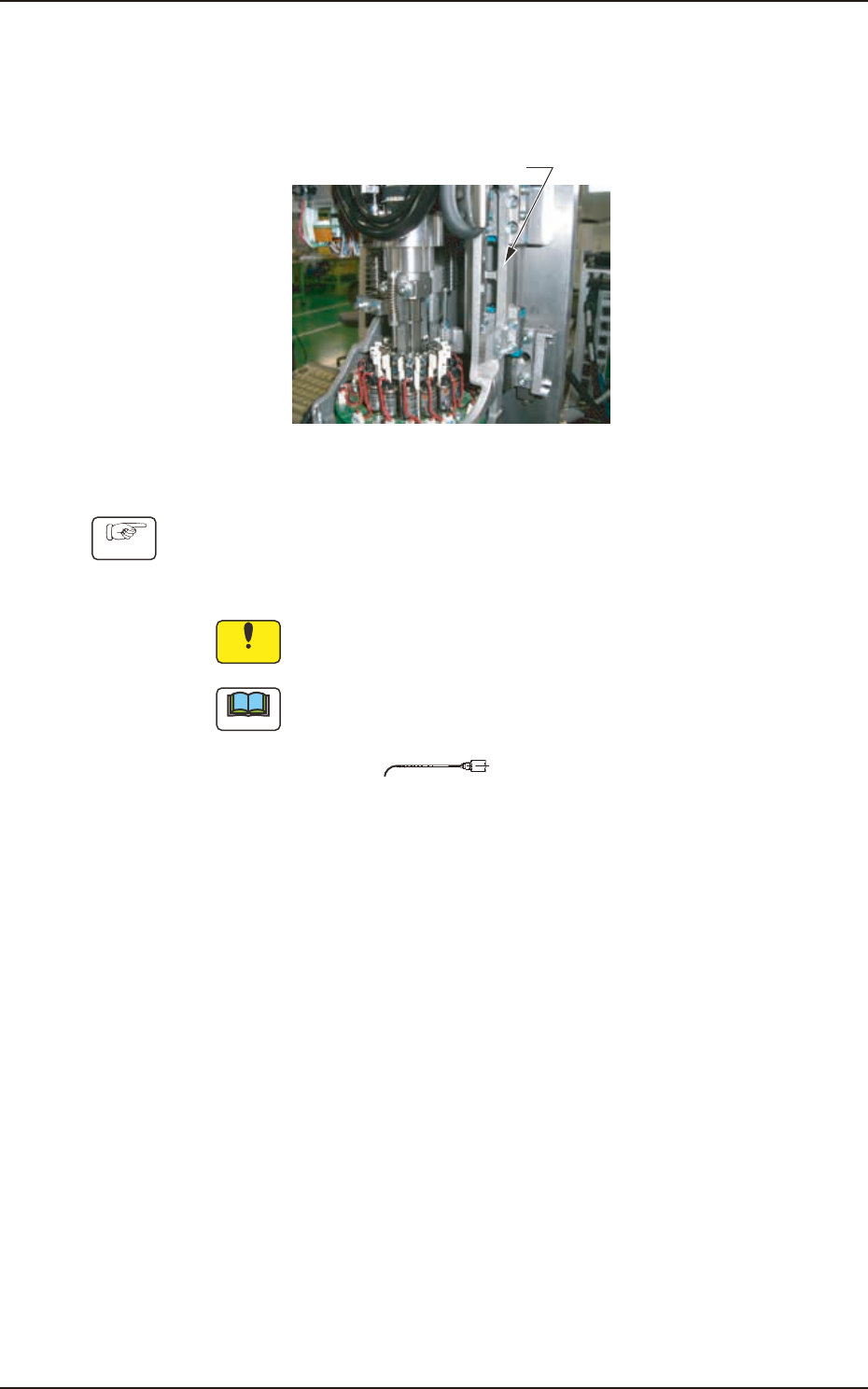

4.7.9 ヘッド上下リニアガイド（高速汎用ヘッド）の清掃と給油
周期：3 か月ごと（所要時間 5 分）
グリース：ダフニーグリース MP No.1
ヘッド上下リニアガイド(HL軸)
Fig. 4A4-44-3
手順
（1） ウエスで古いグリースを拭取る。
（2） リニアガイドの溝に新しいグリースをシリンジで少量塗る。
注 意
センサにグリースがつかないように注意しながらグリースを塗って
ください。
ノート
(a) 使用するノズルは、No.19（茶）です。
(b) 給油は初回 1 か月後、以降は 3 か月毎に行ってください。
No.19
Fig. 4A4-44-4
（3） グリース塗布後、HL 軸を手動操作 ( インチング ) で 25 mm 上下動作
を 5 回繰返し、グリースを馴染ませてください。
