4OM-1839
1-4-42
1603-001
4.8 XY ビーム部
4.8.6 Y 軸ケーブル固定か所の点検
周期：6 か月ごと（所要時間：1 分）
Y 軸ケーブル固定か所
Fig. 4A4-53
手順
亀裂などの異常がないか、目視で確認してください。
4.8.7 Y 軸リニアスケールの清掃
周期：6 か月ごと（所要時間：5 分）
リニアスケール
Fig. 4A4-54
手順
汚れがひどい場合、アルコールをしみこませたウエスで清掃してくださ
い。
4OM-1839
1-4-43
1603-001

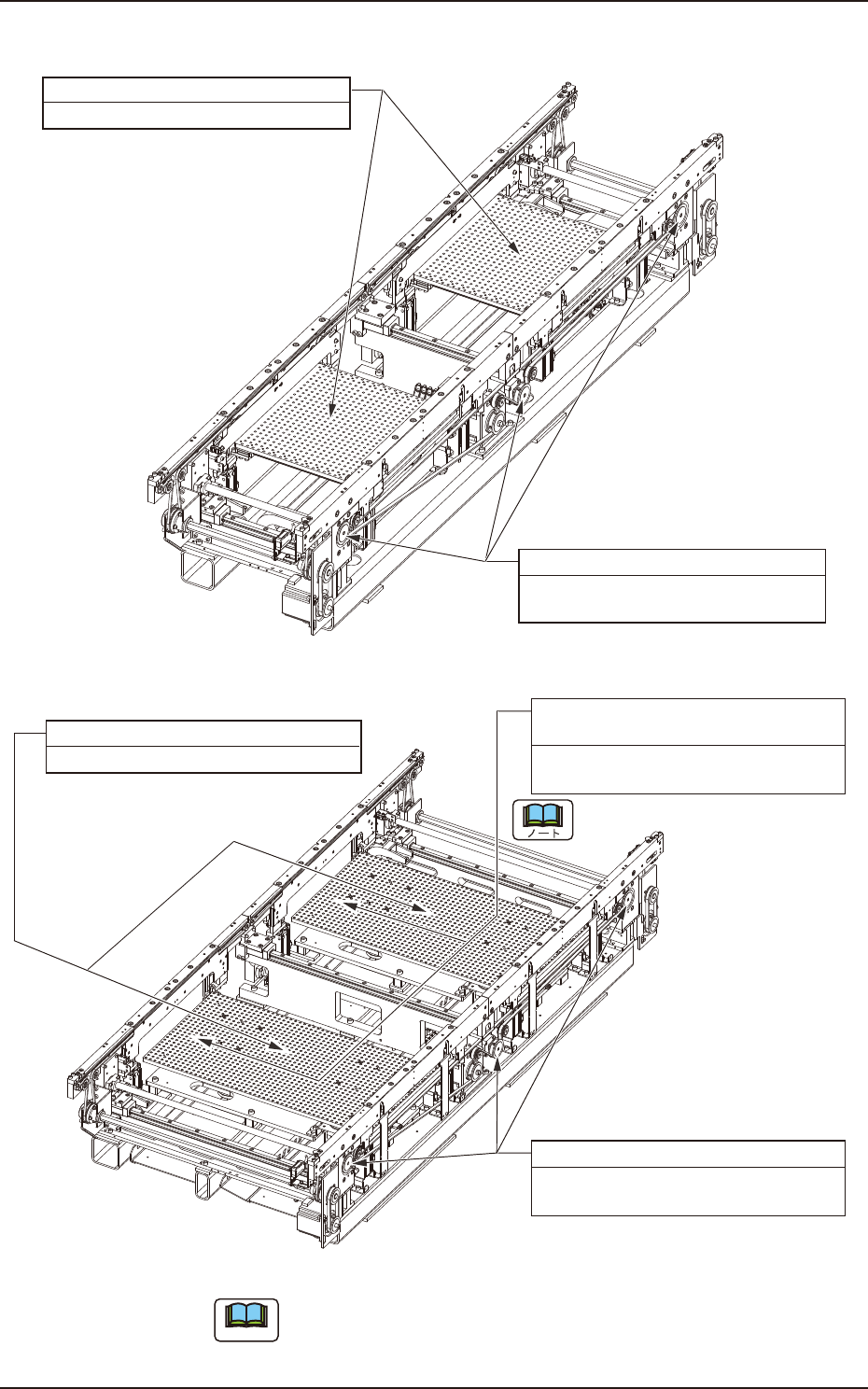

4.9 基板位置決め部
ボールネジ(3か所)
3か月ごと　清掃、給油 所要時間:10分
（ダフニーグリースMP No.1）
バックアップテーブル上面
毎週　清掃 　所要時間:2分
Fig. 4A4-55
ボールネジ(3か所)
3か月ごと　清掃、給油 所要時間:10分
（ダフニーグリースMP No.1）
バックアップテーブル上面
毎週　清掃 　所要時間:2分
ボールネジスプライン
(グリースニップル4か所)
6か月ごと　清掃、給油 所要時間:10分
（ダフニーグリースMP No.1）
ニップルはバックアップテーブルの下部
Fig. 4A4-55-1 Y510 mm シングル搬送
ノート
Y510mm と Y250mm は選択になります。
4.9 基板位置決め部
4OM-1839
1-4-44
1603-001
4.9 基板位置決め部

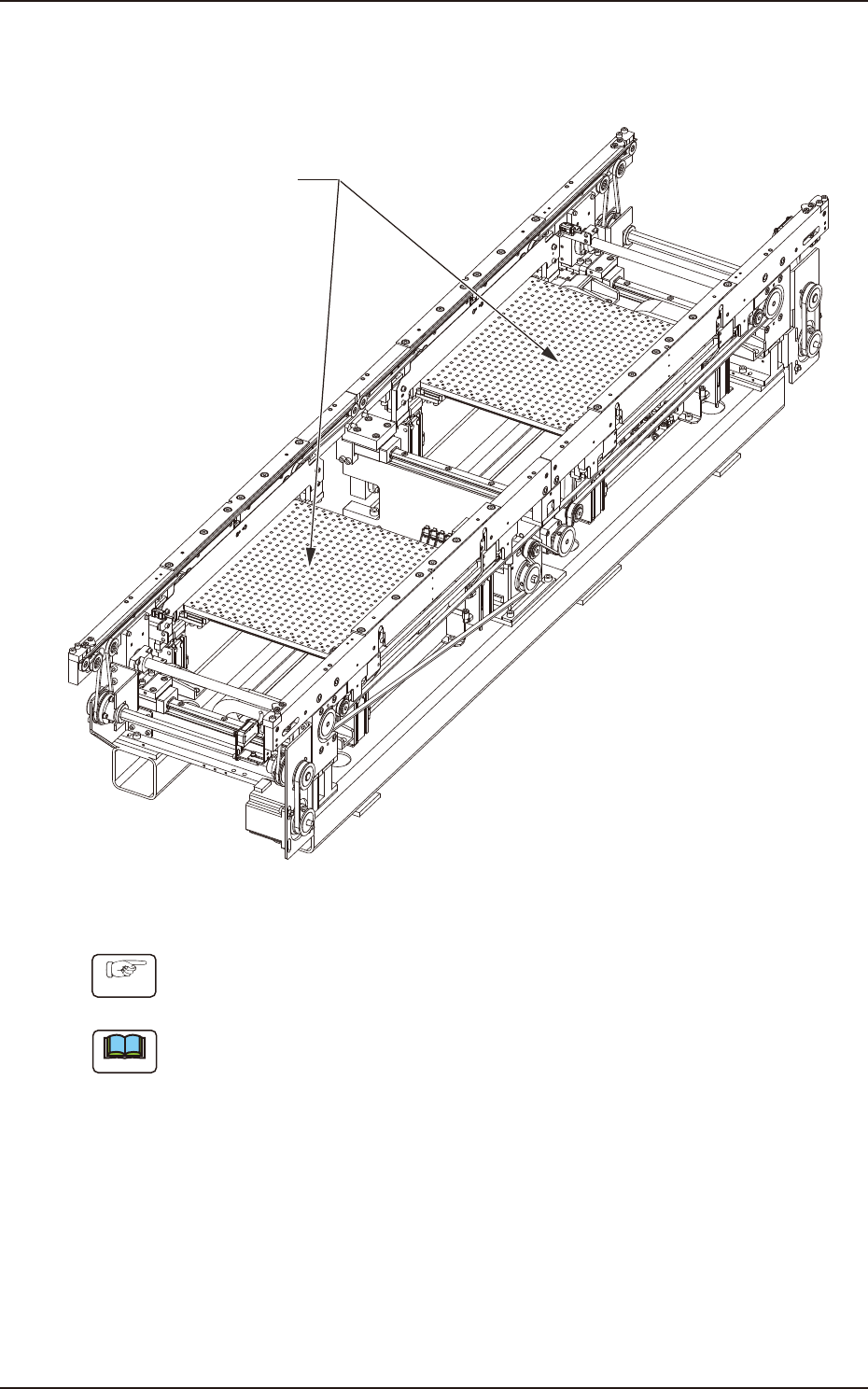

4.9.1 バックアップテーブル上面の清掃
周期：毎週（所要時間：2 分）
バックアップテーブル上面
Fig. 4A4-56
手順
異物、不要部品などを解除し、ゴミ、ほこりなどを掃除機で吸取ってくだ
さい。
ノート
Y510mm と Y250mm は選択になります。
