4OM-1839
1-4-45
1603-001
4.9 基板位置決め部

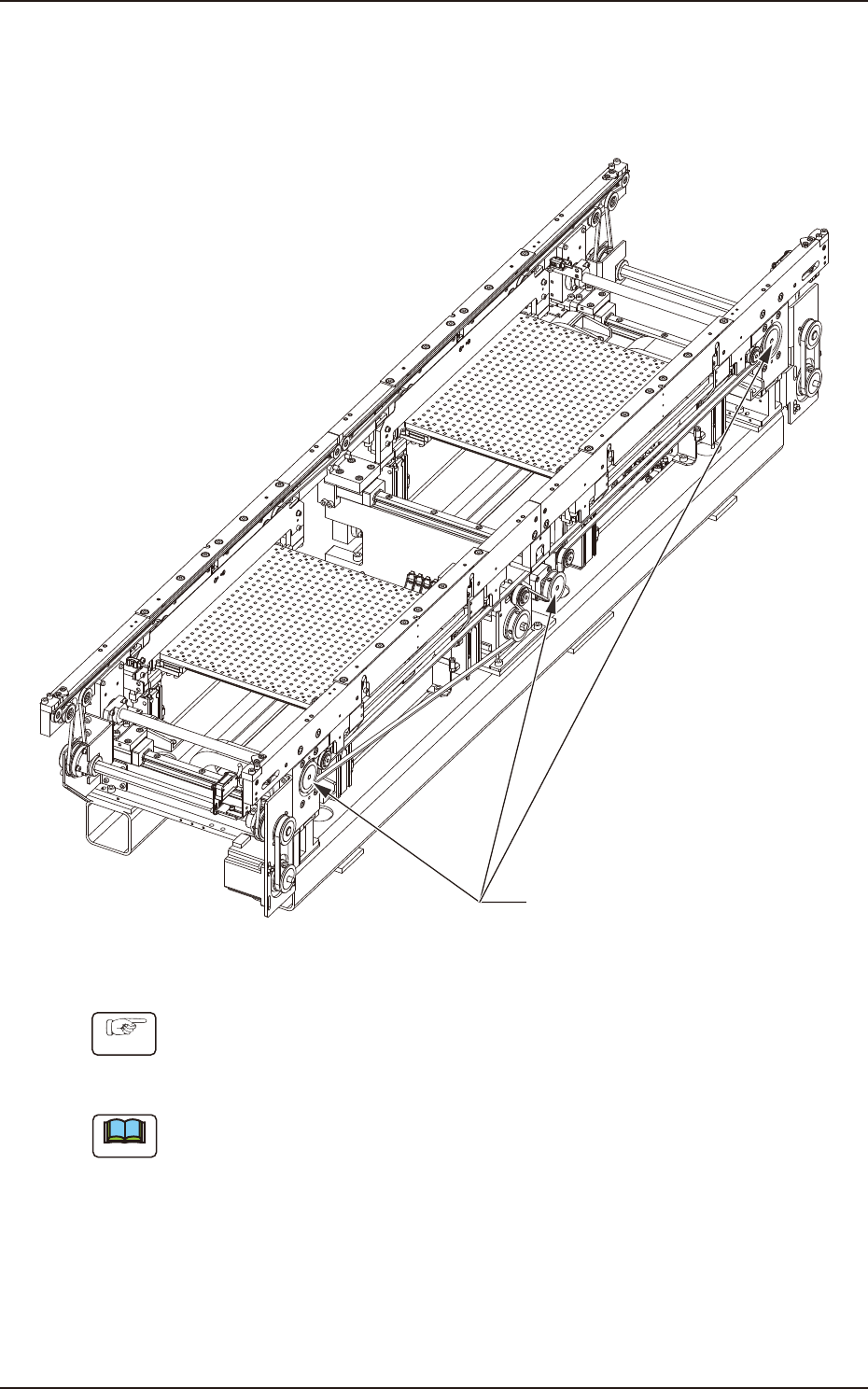

4.9.2 ボールネジの清掃と給油
周期：3 か月ごと（所要時間：10 分）
グリース：ダフニーグリース MP No.1
ボールネジ
Fig. 4A4-57
手順
（1） ウエスで古いグリースを拭取る。
（2） ネジ軸に新しいグリースをシリンジで塗ってください。
ノート
Y510mm シングル搬送 ( 選択 ) 搭載時も同様に清掃と給油を行ってください。
4OM-1839
1-4-46
1603-001
4.9 基板位置決め部

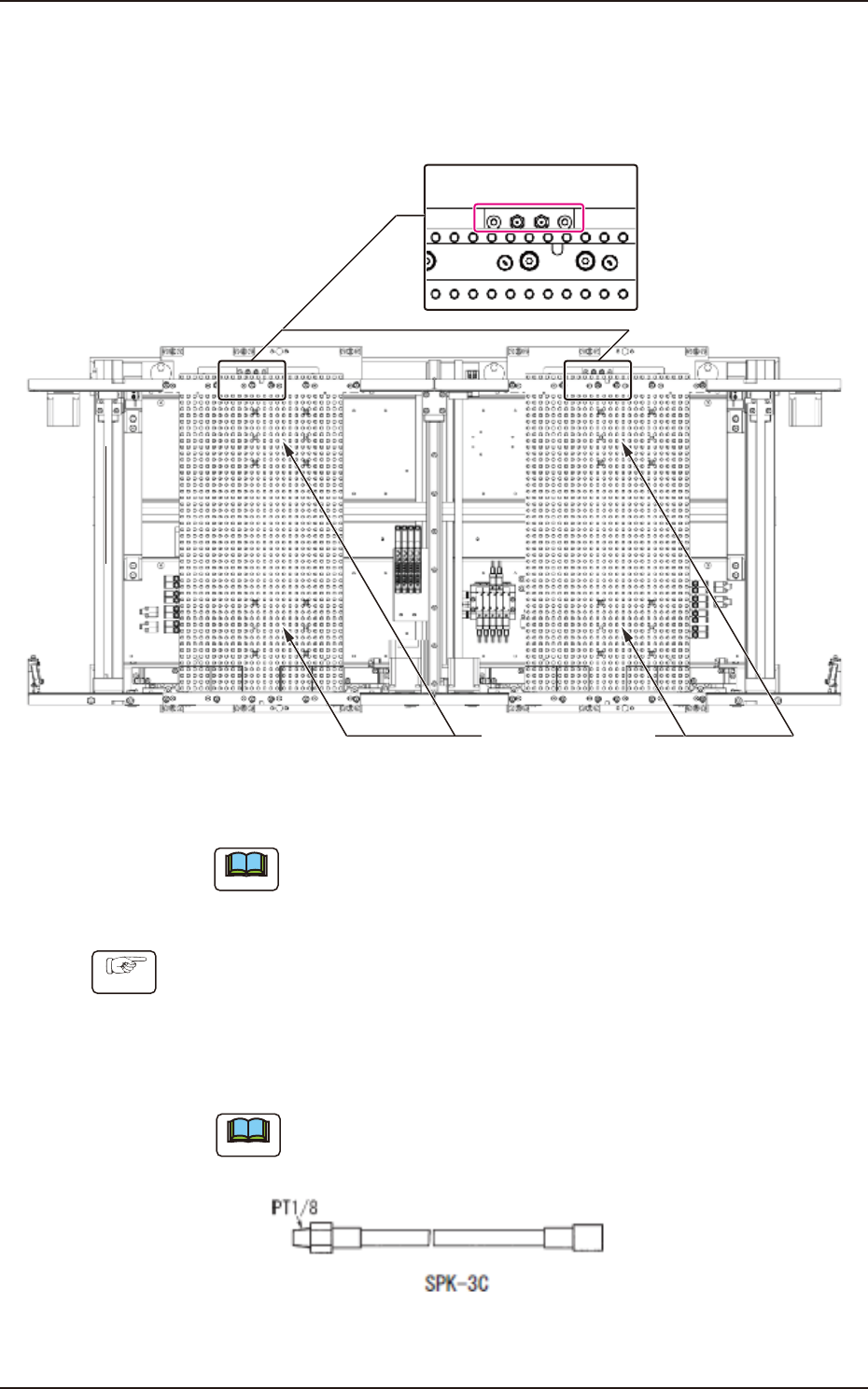

4.9.3 ボールネジスプラインの清掃と給油
周期：6 か月ごと（所要時間：10 分）
グリース：ダフニーグリース MP No.1
グリースニップル
ボールネジスプライン
( バックアップテーブル下部 )
Fig. 4A4-57-1 Y510 mm シングル搬送
ノート
Y510mm と Y250mm は工場出荷時の選択となります。
手順
（1） ウエスで古いグリースを拭取ってください。
糸くずなどを残さないようにしてください。
（2） ハンドグリースガンにマイクロホースを取付けて
グリースニップルから新しいグリースを給油してください。
ノート
使用するノズルは SPK-3C です。
Fig. 4A4-57-2
4OM-1839
1-4-47
1603-001

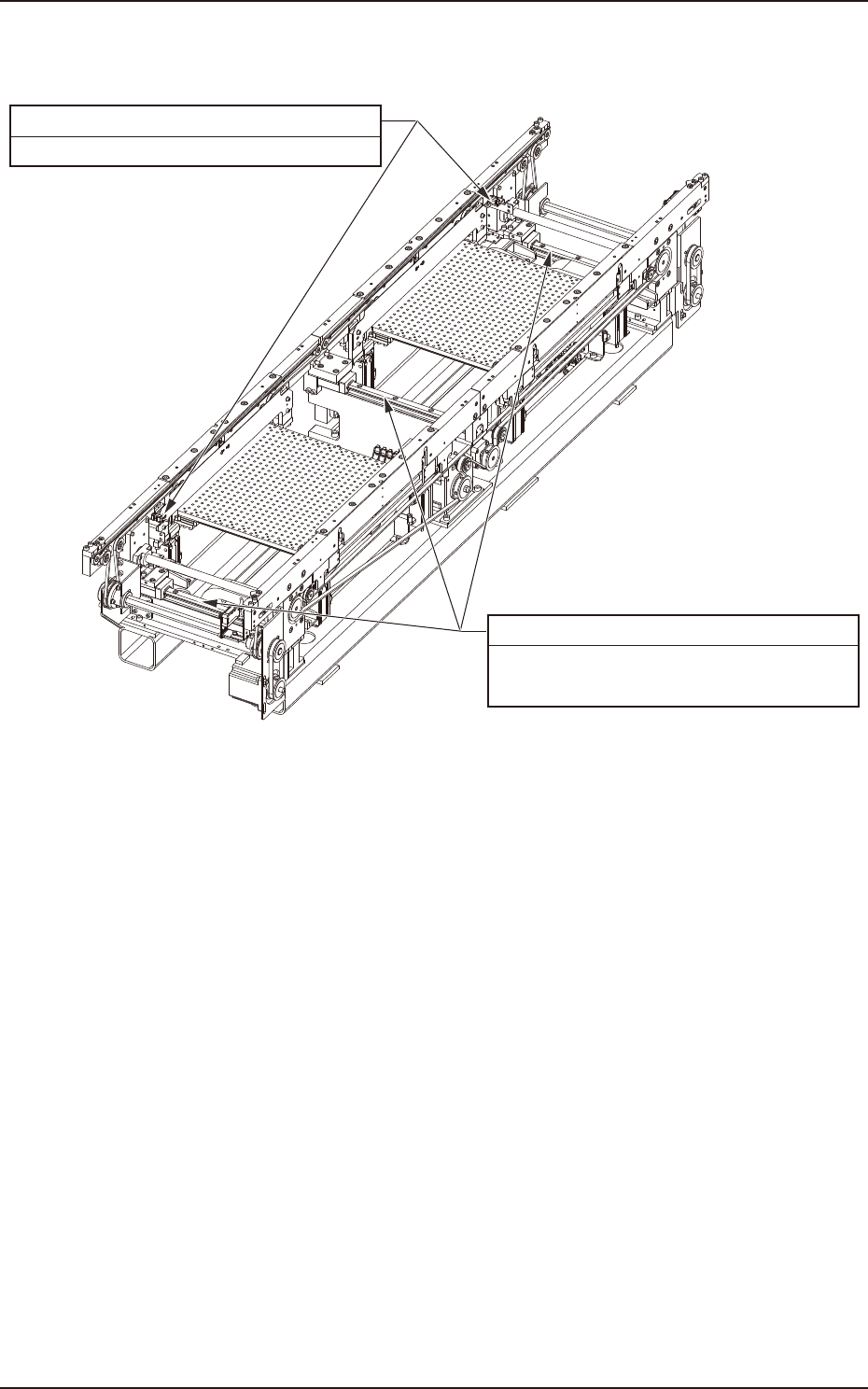

4.10 コンベア部
4.10 コンベア部
リニアガイド (3か所)
3か月ごと 清掃、給油 所要時間:5分
（ダフニーグリースMP No.1)
バックアップピン検出センサ (2か所)
毎週 清掃 所要時間:1分
Fig. 4A4-58
