4OM-1839 1-4-47 1603-001 4.10 コンベア部 4.10 コンベア部 リニアガイド (3 か所 ) 3 か月ごと 清掃、給油 所要時間 :5 分 （ダフニーグリースMP No.1) バックアップピン検出センサ (2か所) 毎週 清掃 所要時間:1分 Fig. 4A4-58
4OM-1839
1-4-46
1603-001
4.9 基板位置決め部
4.9.3 ボールネジスプラインの清掃と給油
周期：6 か月ごと（所要時間：10 分）
グリース：ダフニーグリース MP No.1
グリースニップル
ボールネジスプライン
( バックアップテーブル下部 )
Fig. 4A4-57-1 Y510 mm シングル搬送
ノート
Y510mm と Y250mm は工場出荷時の選択となります。
手順
（1） ウエスで古いグリースを拭取ってください。
糸くずなどを残さないようにしてください。
（2） ハンドグリースガンにマイクロホースを取付けて
グリースニップルから新しいグリースを給油してください。
ノート
使用するノズルは SPK-3C です。
Fig. 4A4-57-2
4OM-1839
1-4-47
1603-001
4.10 コンベア部
4.10 コンベア部
リニアガイド (3か所)
3か月ごと 清掃、給油 所要時間:5分
（ダフニーグリースMP No.1)
バックアップピン検出センサ (2か所)
毎週 清掃 所要時間:1分
Fig. 4A4-58
4OM-1839
1-4-48
1603-001

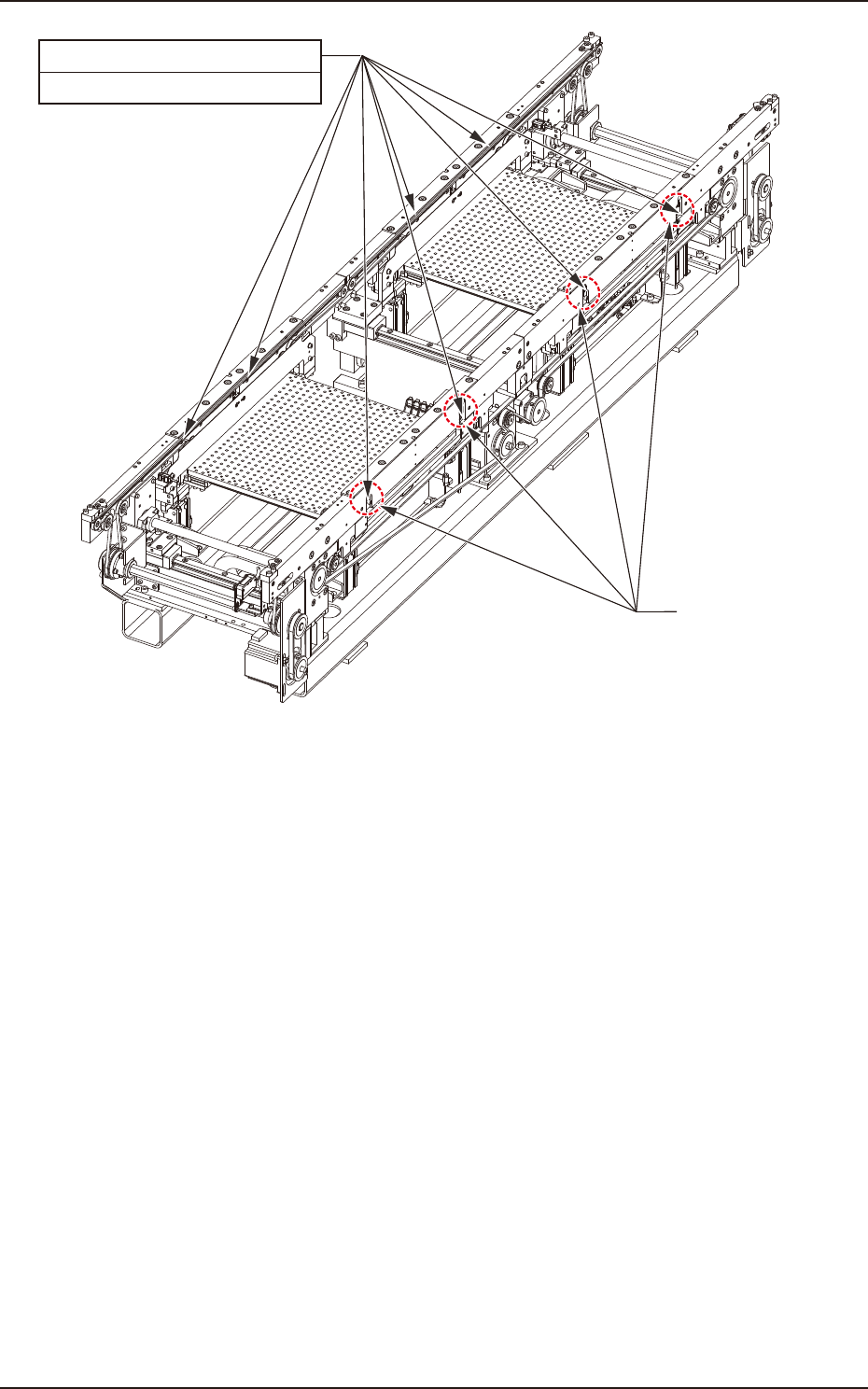

4.10 コンベア部
基板検出センサ(8か所)
毎週 清掃 所要時間:2分
受光部は図の内側
Fig. 4A4-59
