4OM-1839 1-4-50 1603-001 4.10 コンベア部 4.10.2 バックアップピン検出センサの清掃 周期：毎週（所要時間：1 分） バックアップピン検出センサ Fig. 4A4-62 手順 バックアップピン検出センサをウエスで清掃してください。 ノート Y510mm シングル搬送 ( 選択 ) 搭載時も同様に清掃を行ってください。
4OM-1839
1-4-49
1603-001
4.10 コンベア部

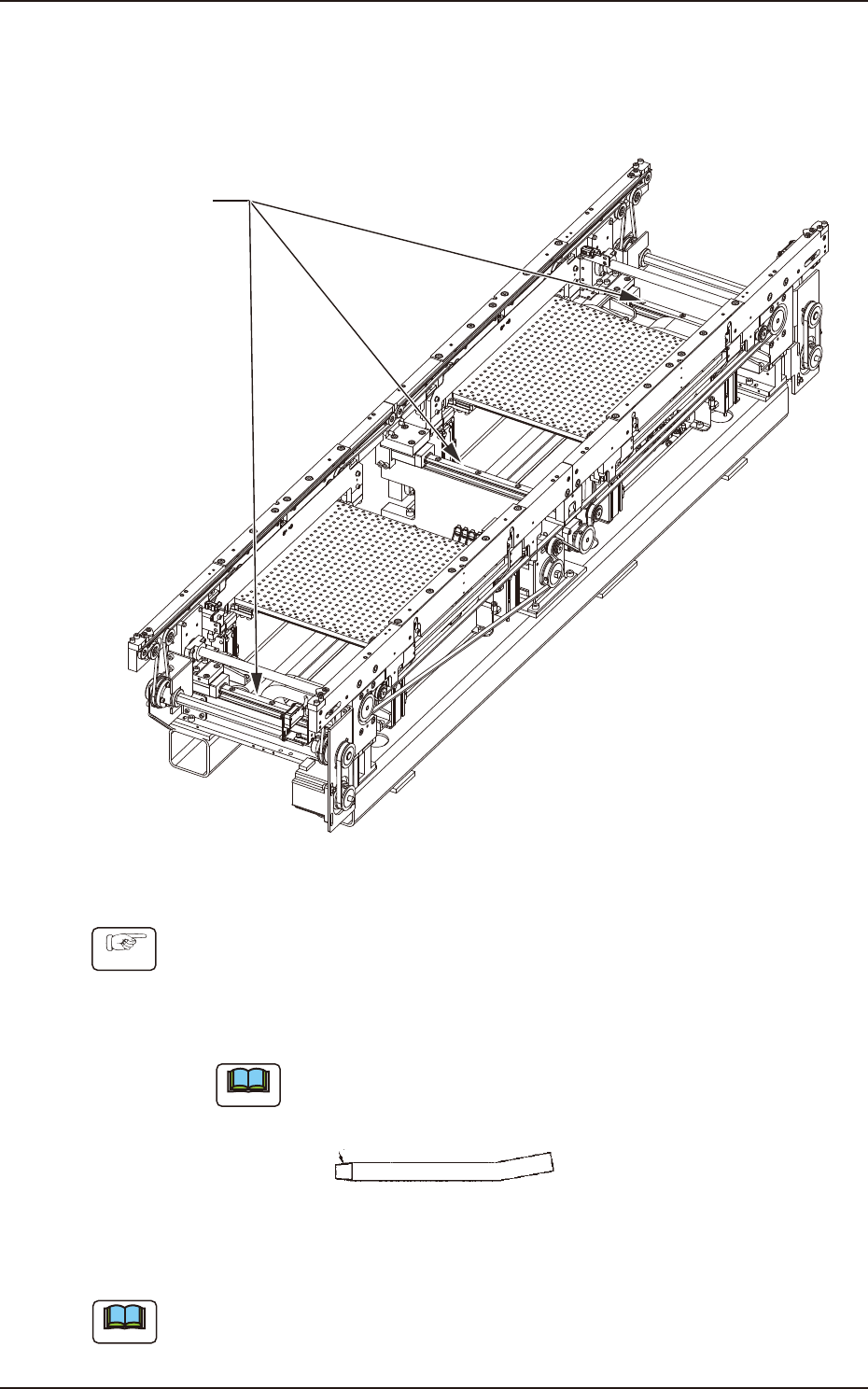

4.10.1 リニアガイドの清掃と給油
周期：3 か月ごと（所要時間：5 分）
グリース：ダフニーグリース MP No.1
リニアガイド
Fig. 4A4-60
手順
（1） 油ウエスで古いグリースを拭取る。
（2） ハンドグリースガンにマイクロホースを取付けてグリースニップル
から新しいグリースを給油する。
ノート
使用するノズルは H 形です。
H形
PT1/8
Fig. 4A4-61
ノート
Y510mm シングル搬送 ( 選択 ) 搭載時も同様に清掃と給油を行ってください。
4OM-1839
1-4-50
1603-001
4.10 コンベア部

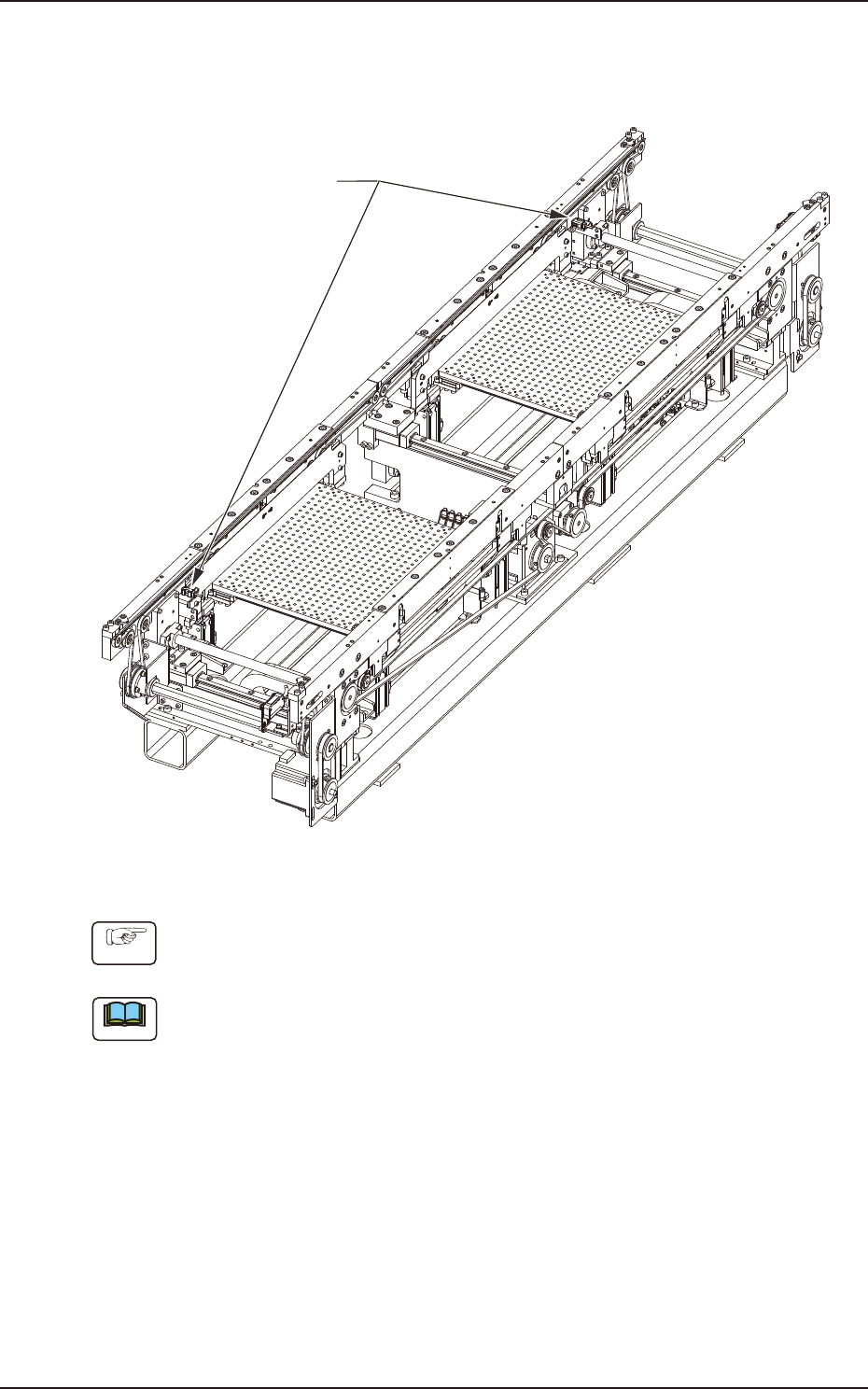

4.10.2 バックアップピン検出センサの清掃
周期：毎週（所要時間：1 分）
バックアップピン検出センサ
Fig. 4A4-62
手順
バックアップピン検出センサをウエスで清掃してください。
ノート
Y510mm シングル搬送 ( 選択 ) 搭載時も同様に清掃を行ってください。
4OM-1839
1-4-51
1603-001
4.10 コンベア部
4.10.3 基板検出センサの清掃
周期：毎週（所要時間：2 分）
基板検出
センサ
受光部は図の内側
Fig. 4A4-63
手順
基板検出センサ投受光部をウエスで清掃してください。
ノート
Y510mm シングル搬送 ( 選択 ) 搭載時も同様に清掃を行ってください。
