4OM-1 839 1-5-4 1903-002 5.3 ノズルフィルタの取外し方法 5.3 ノズルフィルタの取外し方法以下の図のようにフィルタ抜取り治具を使用して、ノズルフィルタを押し出します。フィルタ抜取り治具吸着ノズル押すノズルフィルタを押し出す Fig. 4A5-3 ノート取外したノズルフィルタは再使用しないでください。

4OM-1

839

1-5-3

1903-002

5.2 吸着ノズルの取外し方法

•

吸着ノズルを画面操作にてノズルストッカに収納し、ノズルストッカ

ごと取出します。

注意

(a) ヘッドから吸着ノズルを手で取出さないでください。

手で取出しますと、ノズルとノズルデータが合わなくなります。

(b) ヘッドに取付けたままでの清掃 ( エアブロー ) は行わないでく

ださい。

フィルタがヘッドから飛び出し、ヘッドを損傷するおそれがあり

ます。

ヘッド部には外部より磁場を与えないでください。

例として

•

磁力を近づけないでください。

•

脱磁機を近づけないでください。

吸着ノズルの脱磁は単体で行ってください。

吸着ノズルの収納手順については“第 2 巻 6 章 5. ノズル交換”を参照

してください。

4OM-1

839

1-5-4

1903-002

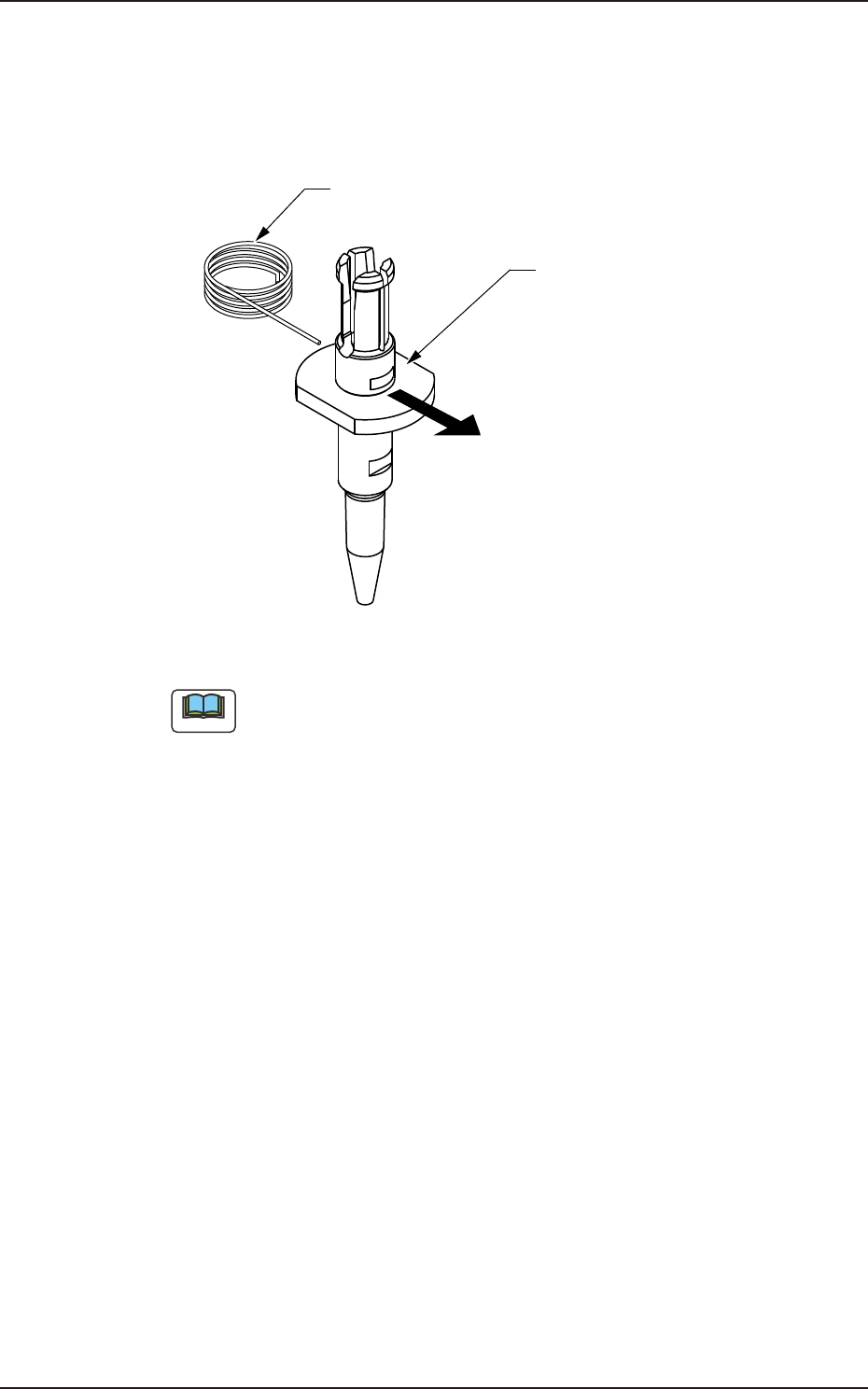

5.3 ノズルフィルタの取外し方法

以下の図のようにフィルタ抜取り治具を使用して、ノズルフィルタを押し

出します。

フィルタ抜取り治具

吸着ノズル

押す

ノズルフィルタを押し出す

Fig. 4A5-3

ノート

取外したノズルフィルタは再使用しないでください。

4OM-1

839

1-5-5

1903-002

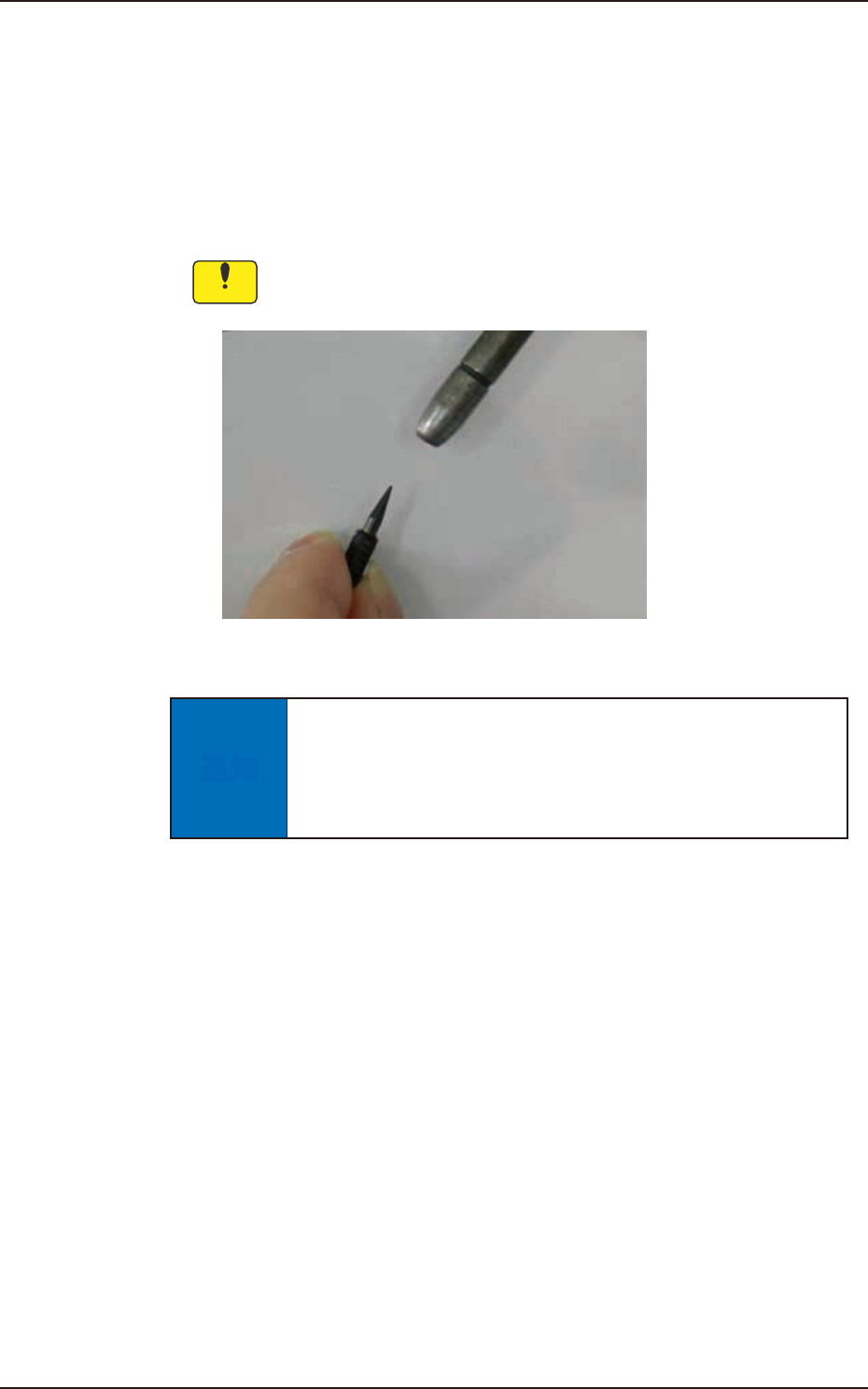

5.4 エアブロー方法

•

汚れ、ゴミなどを除去します。

軽度の汚れは、エアブローやふき取りにより、汚れ、ゴミなどを除去

します。

吸着ノズルのテーパ部は、レンズクリーナクロスで清掃を行ってくだ

さい。

注意

エアブロー用のエアは油分、水分のないクリーンエアを使用してくだ

さい。

Fig. 4A5-4

通知

ノズルにエアブローを行う際は、ノズル先端方向からエアブ

ローを行うようにしてください。

クランプ爪の方向からノズルに対してエアブローを行うと、

クランプ爪が折れてしまう危険があります。
