5.5 ピンゲージによる高速ノズル穴部の清掃
5.5 ピンゲージによる高速ノズル穴部の清掃
拡大鏡でノズル穴部の詰りを確認します。
詰りを確認した場合、ピンゲージによる清掃を行います。
•
ピンゲージの選出
使用するピンゲージは高速ノズルの種類により異なります。
次に示す組合せを参考に選出してください。
単位 : mm Table 4A5-1
ノズル
ID
直径
( センタ穴径 )
直径
( 最小穴径 )
ピンゲージ
サイズ
品番
ピンゲージ
挿入方向
ノズル先端
清掃治具
HG24C φ 0.1 φ 0.08 φ 0.08
KYB-M384L-00
0942J1A9
爪側、先端側
KYB-M384P-00
0942J1AH
HG33C φ 0.2 φ 0.08 φ 0.12
KYF-M861K-00
0942J1AC
爪側、先端側
KYB-M384R-00
0942J1A5
HG52C φ 0.4 φ 0.25 φ 0.2
KYF-M861L-00
0942J1AD
爪側、先端側
HG82C φ 0.7 φ 0.35 φ 0.3
KYF-M862U-00
0942J1AE
先端側 (a)
HV82C φ 0.7 φ 0.35 φ 0.3
KYF-M862U-00
0942J1AE
爪側、先端側
HG13C φ 0.9 φ 0.9 φ 0.6
KYB-M384M-00
0942J1AF
先端側 (a)
HV13C φ 0.9 φ 0.9 φ 0.6
KYB-M384M-00
0942J1AF
爪側、先端側
HG14C φ 1.1 φ 1.1 φ 0.8
KYB-M384N-00
0942J1AG
先端側 (a)
HV14C φ 1.1 φ 1.1 φ 0.8
KYB-M384N-00
0942J1AG
爪側、先端側
HG15C φ 2.0 φ 1.1 φ 0.8
KYB-M384N-00
0942J1AG
先端側 (a)
HV15C φ 2.0 φ 1.1 φ 0.8
KYB-M384N-00
0942J1AG
爪側、先端側
ノート
(a) 爪側からは入りません。
4OM-1
839
1-5-7
1903-002
5.5 ピンゲージによる高速ノズル穴部の清掃
•
高速ノズル穴部の清掃方法
手順

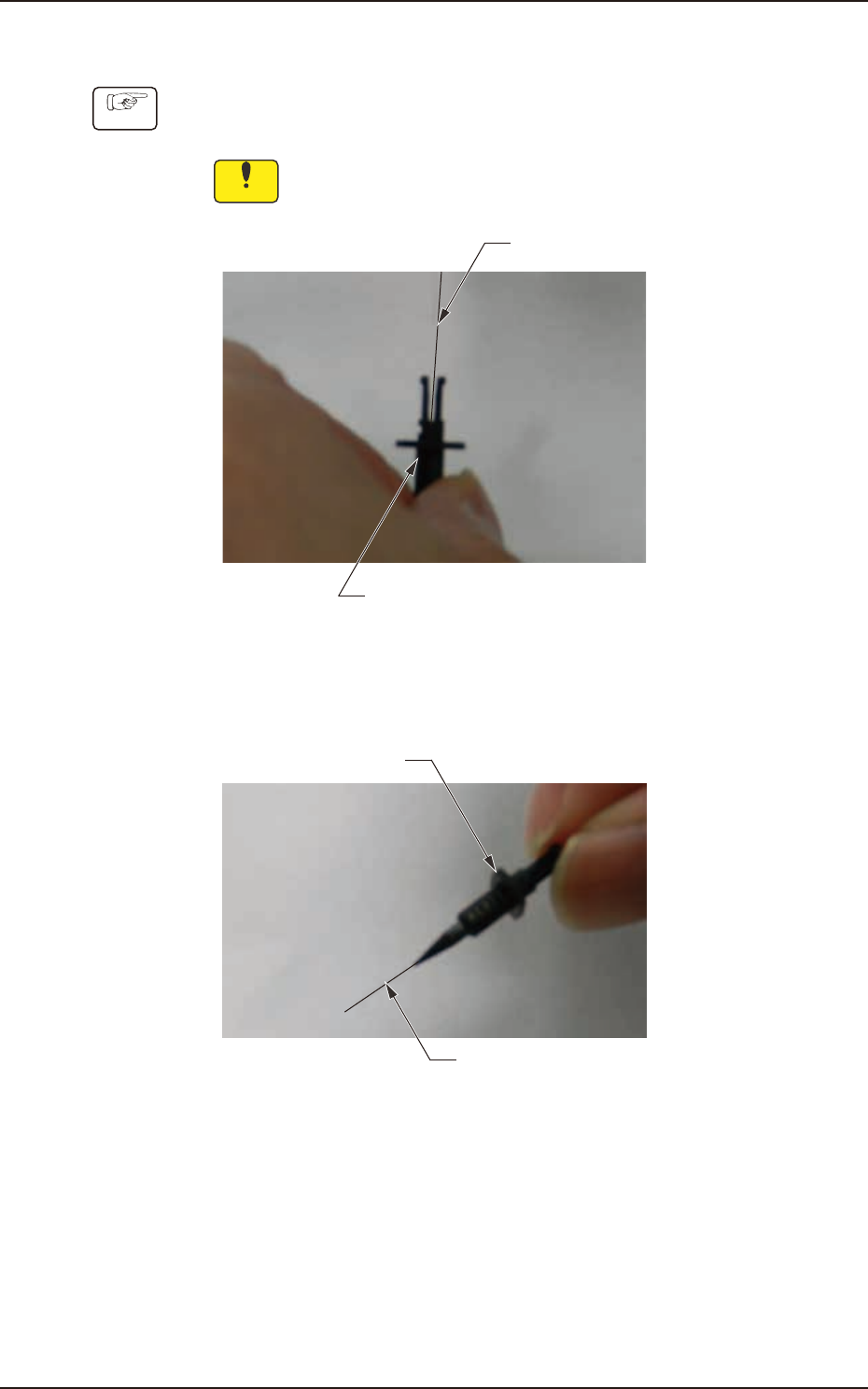

（1） 高速ノズルを下記写真のようにしっかりと持ち、高速ノズルの中心
軸にピンゲージ中心軸を合せながら挿入する。
注 意
中心軸がずれると先端を破損するおそれがあります。
ピンゲージ
高速ノズル
Fig. 4A5-5
(2) 高速ノズルの先端から、ピンゲージを出す。
高速ノズル
ピンゲージ
Fig. 4A5-6
4OM-1
839
1-5-8
1903-002
5.5 ピンゲージによる高速ノズル穴部の清掃
(3) ピンゲージを、吸着穴の長手方向に動かし、内部の詰りを除去する。
ピンゲージ
高速ノズル
Fig. 4A5-7
(4) エアブローを行い、除去した汚れを飛ばす。
( 高速ノズル先端の細かい汚れはマスキングテープで粘着し取除きま
す。)
高速ノズル
マスキングテープ
Fig. 4A5-8
