4OM-1 839 1-5-9 1903-002 5.6 ノズルフィルタの挿入方法 5.6 ノズルフィルタの挿入方法 • フィルタ交換治具 ( 高速ノズル用、中異形ノズル用 ) ノート フィルタ交換治具は高速ノズル用と中異形ノズル用の 2 種類があり ます。ただし、フィルタの挿入方法は同じです。 ノズルセット位置 高速ノズル用 中異形ノズル用 F4A83 手順 (1) ピンセットなどでノズル用フィルタをノズル用フィルタセット位置 にセッ…
4OM-1
839
1-5-8
1903-002

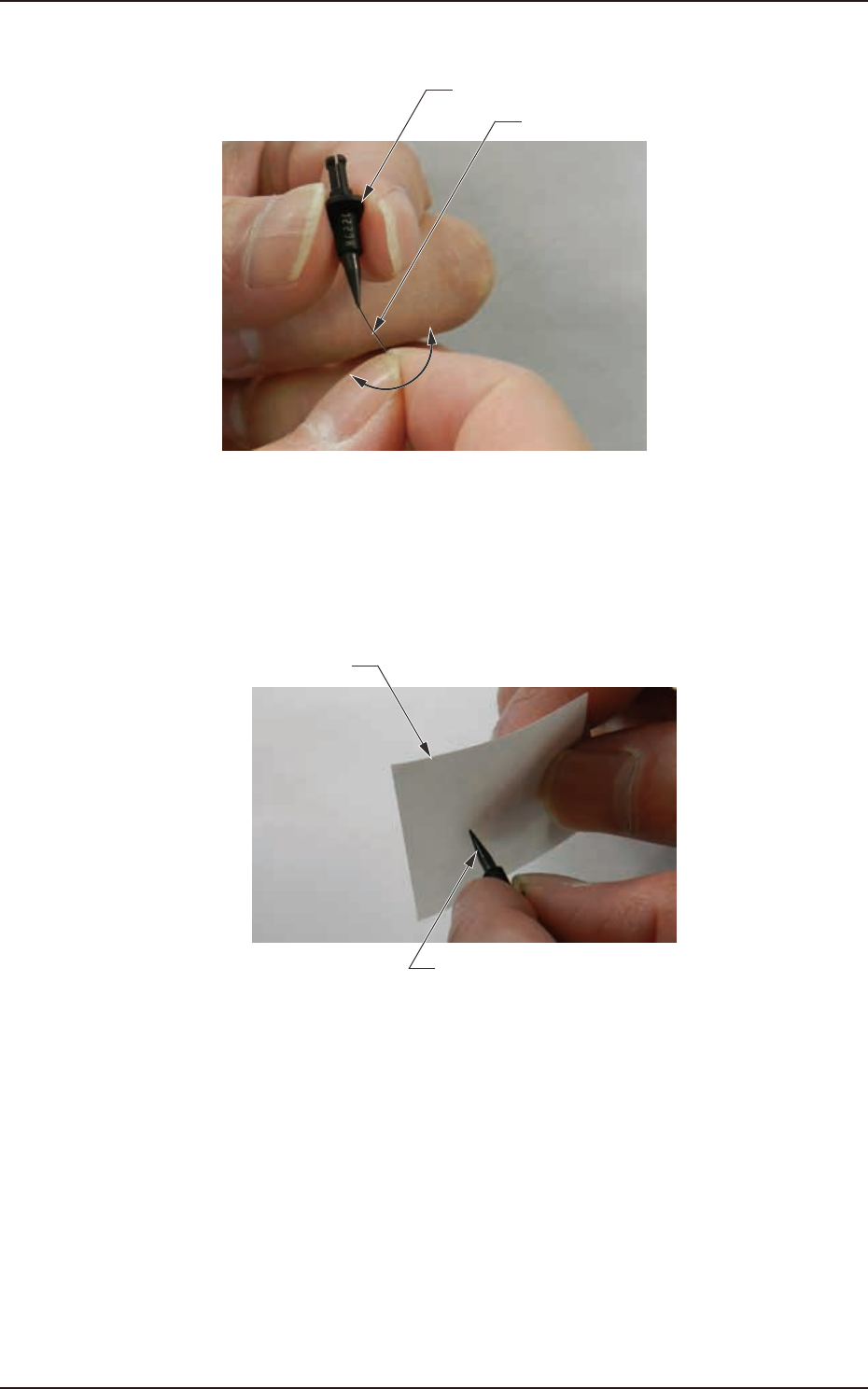

5.5 ピンゲージによる高速ノズル穴部の清掃
(3) ピンゲージを、吸着穴の長手方向に動かし、内部の詰りを除去する。
ピンゲージ
高速ノズル
Fig. 4A5-7
(4) エアブローを行い、除去した汚れを飛ばす。
( 高速ノズル先端の細かい汚れはマスキングテープで粘着し取除きま
す。)
高速ノズル
マスキングテープ
Fig. 4A5-8
4OM-1
839
1-5-9
1903-002

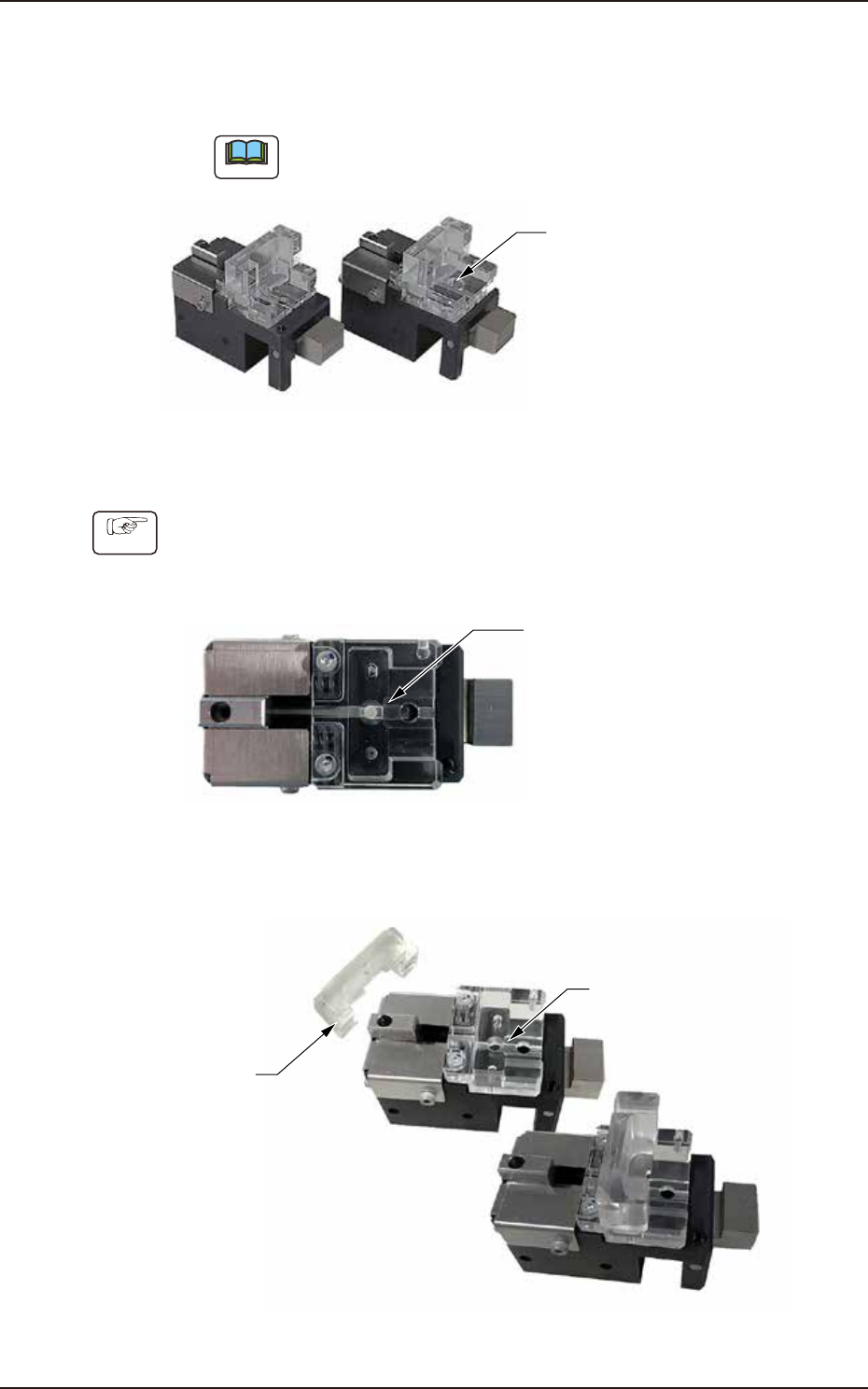

5.6 ノズルフィルタの挿入方法
5.6 ノズルフィルタの挿入方法
•
フィルタ交換治具 ( 高速ノズル用、中異形ノズル用 )
ノート
フィルタ交換治具は高速ノズル用と中異形ノズル用の 2 種類があり
ます。ただし、フィルタの挿入方法は同じです。
ノズルセット位置
高速ノズル用 中異形ノズル用
F4A83
手順
(1) ピンセットなどでノズル用フィルタをノズル用フィルタセット位置
にセットする。
ノズル用フィルタ
セット位置
F4A58A
(2) アクリルブロックをフィルタセット開口部に挿入する。
アクリルブロック
(フィルタ押さえ用)
アクリルブロックを挿入した状態
フィルタセット開口部
F4A59A
4OM-1
839
1-5-10
1903-002

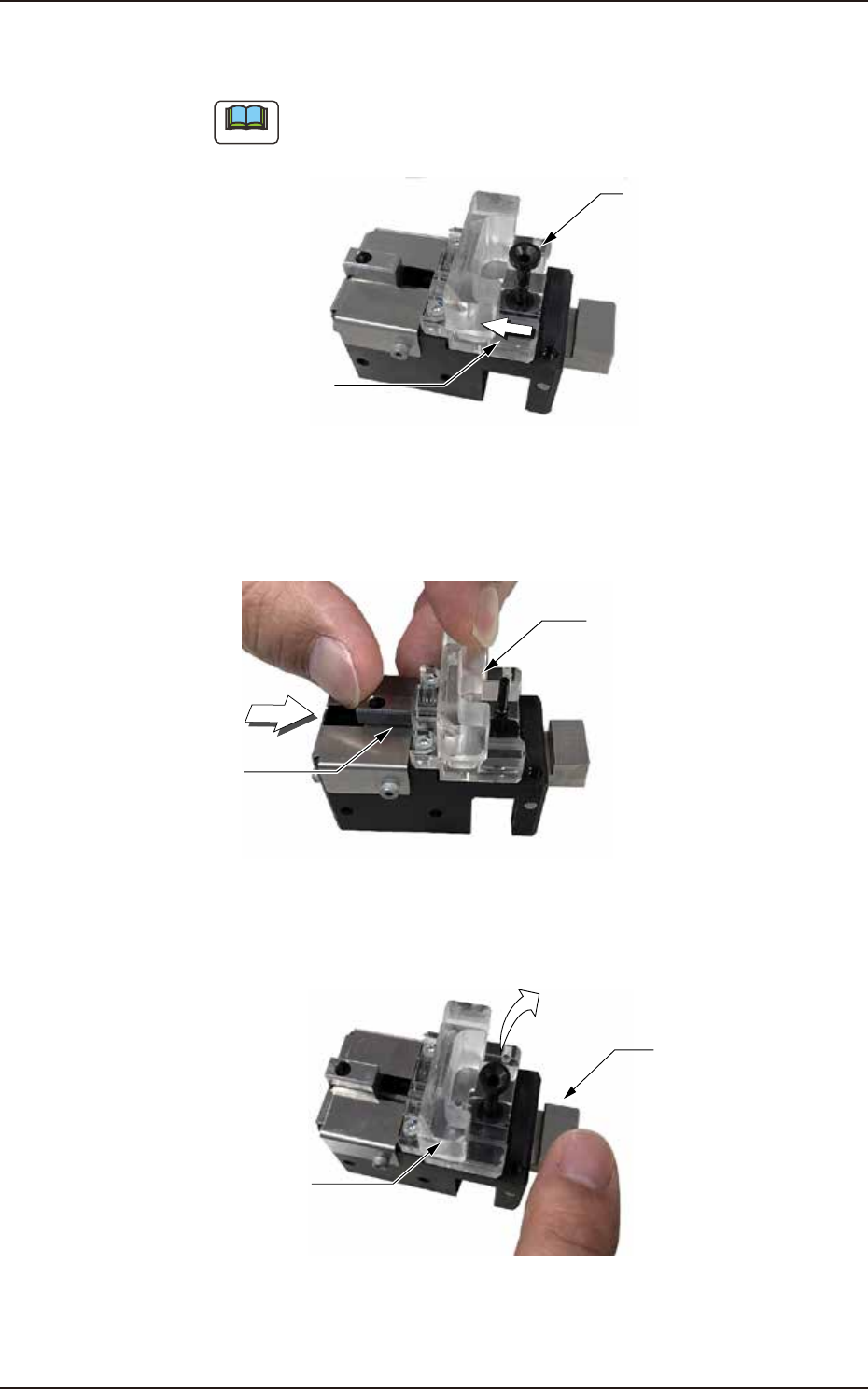

5.6 ノズルフィルタの挿入方法
（3) ノズルフィルタ開口部を下図の矢印方向に向け、ノズルセット位置
にノズルを挿入する。
ノート
ノズルフィルタ開口部の向きに注意してください。
ノズルフィルタ
開口部の向き
ノズル
F4A60A
（4) アクリルブロックを抑えながらスライド部をスライドさせ、ノズル
用フィルタをノズル内に挿入する。
スライド部
アクリルブロック
F4A62A
（5) レバーを押すとカチッと音がしてノズルが容易に取り外せます。
アクリルブロック
レバー
押す
F4A82
