4OM-1
839
1-5-9
1903-002
5.6 ノズルフィルタの挿入方法
5.6 ノズルフィルタの挿入方法
•
フィルタ交換治具 ( 高速ノズル用、中異形ノズル用 )
ノート
フィルタ交換治具は高速ノズル用と中異形ノズル用の 2 種類があり
ます。ただし、フィルタの挿入方法は同じです。
ノズルセット位置
高速ノズル用 中異形ノズル用
F4A83
手順
(1) ピンセットなどでノズル用フィルタをノズル用フィルタセット位置
にセットする。
ノズル用フィルタ
セット位置
F4A58A
(2) アクリルブロックをフィルタセット開口部に挿入する。
アクリルブロック
(フィルタ押さえ用)
アクリルブロックを挿入した状態
フィルタセット開口部
F4A59A
4OM-1
839
1-5-10
1903-002
5.6 ノズルフィルタの挿入方法
（3) ノズルフィルタ開口部を下図の矢印方向に向け、ノズルセット位置
にノズルを挿入する。
ノート
ノズルフィルタ開口部の向きに注意してください。
ノズルフィルタ
開口部の向き
ノズル
F4A60A
（4) アクリルブロックを抑えながらスライド部をスライドさせ、ノズル
用フィルタをノズル内に挿入する。
スライド部
アクリルブロック
F4A62A
（5) レバーを押すとカチッと音がしてノズルが容易に取り外せます。
アクリルブロック
レバー
押す
F4A82
4OM-1
839
1-6-1
1903-002

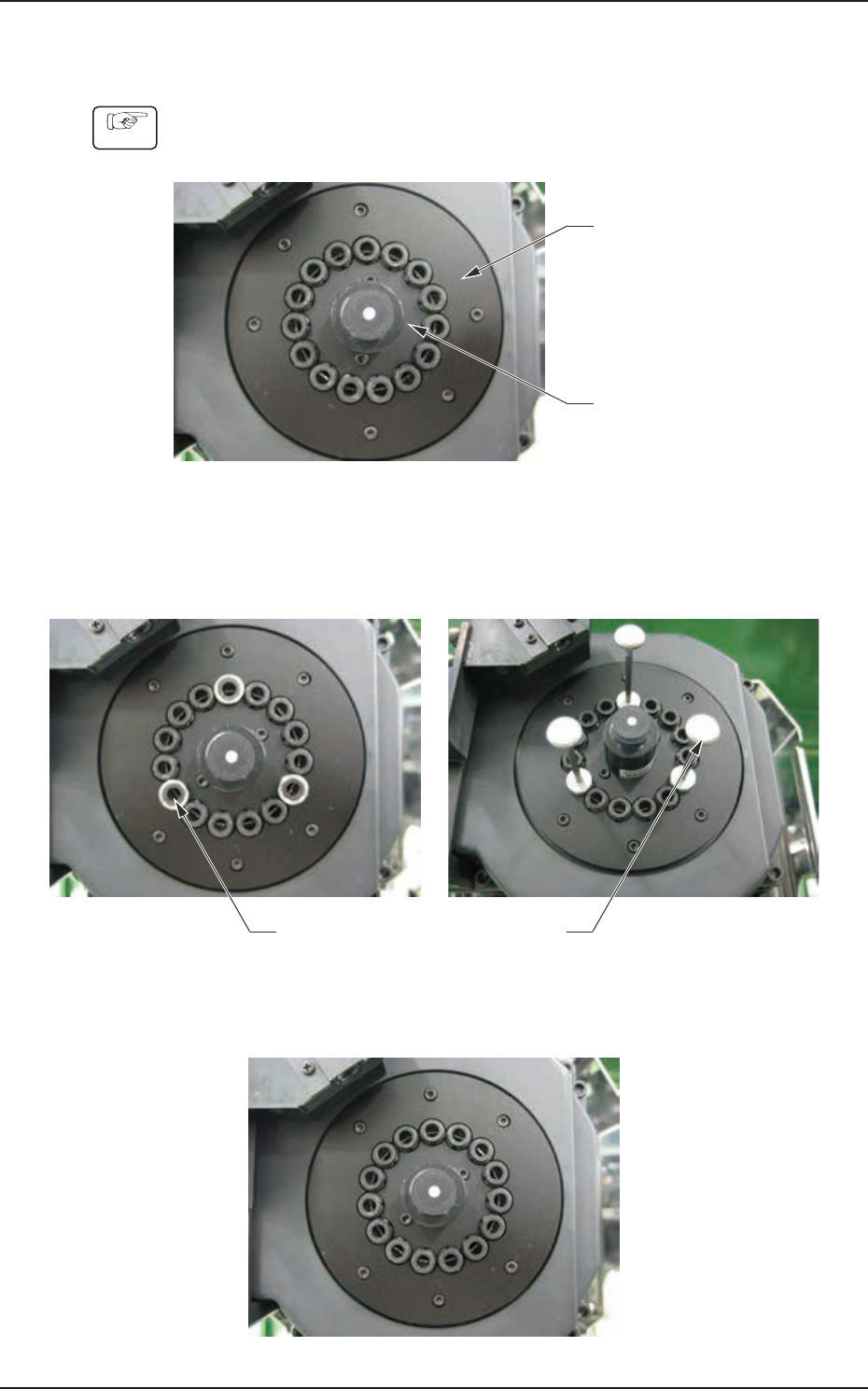

6. 拡散板組付け治具の使用方法
6. 拡散板組付け治具の使用方法
手順
(1) 拡散板を内側・外側ともに仮止めする。
外側拡散板
内側拡散板
Fig. 4A6-1
(2) 治具 1、2 を図のように 3 か所に取付ける。
ラインセンサを傷つけないように注意する。
治具 1 治具 2
Fig. 4A6-2
(3) 拡散板をボルトで固定後、治具 1、2 を取外す。
Fig. 4A6-3
