3.2 現象別のトラブルシューティング

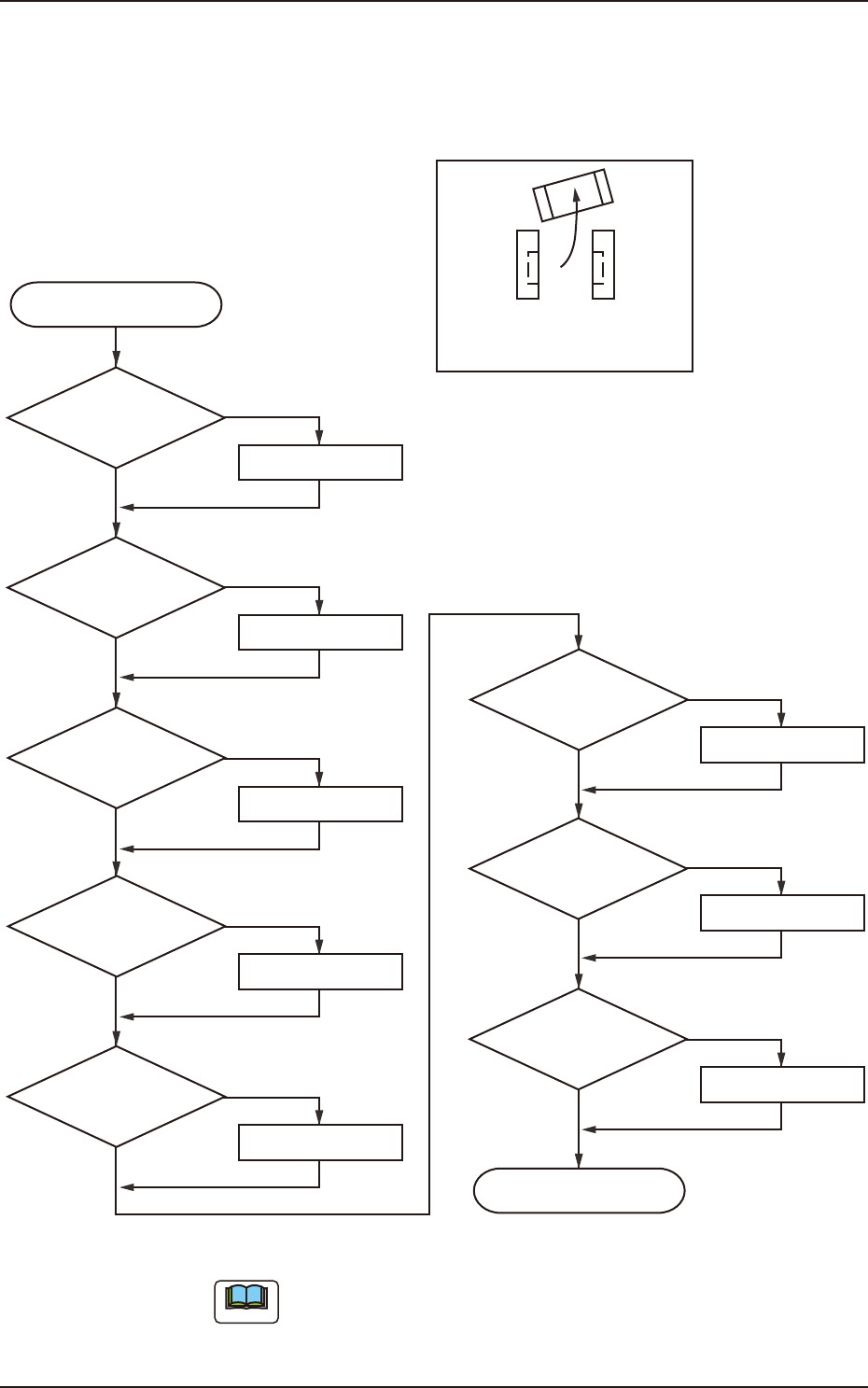

(1) 基板ランド上の所定位置に部品を装着した跡がある場合
ランドの所定位置のソルダ
ペースト上に部品を置いた
跡がある
OK
OK
OK
NG
OK
OK
(ノート)
OK
OK
OK
END
START
清掃、消磁、除電
吸着ノズルの汚れ、
帯磁、帯電
NG
真空フィルタ
汚れ、取付け
清掃、交換、修正
NG
基板の厚みデータの
確認
修正
NG
調整
Zクランプ
動作
NG
再設定
基板位置決め
NG
改善
ソルダペースト
の粘着力
NG
修正
部品ライブラリ
データ
NG
交換
真空切替えバルブ
の動作
F4E10
ノート
メンテナンスメニューの装置診断 → 入出力 → 出力チェックで真
空の ON/OFF 動作を確認してください。
3.2 現象別のトラブルシューティング
4OM-1839
5-131603-001

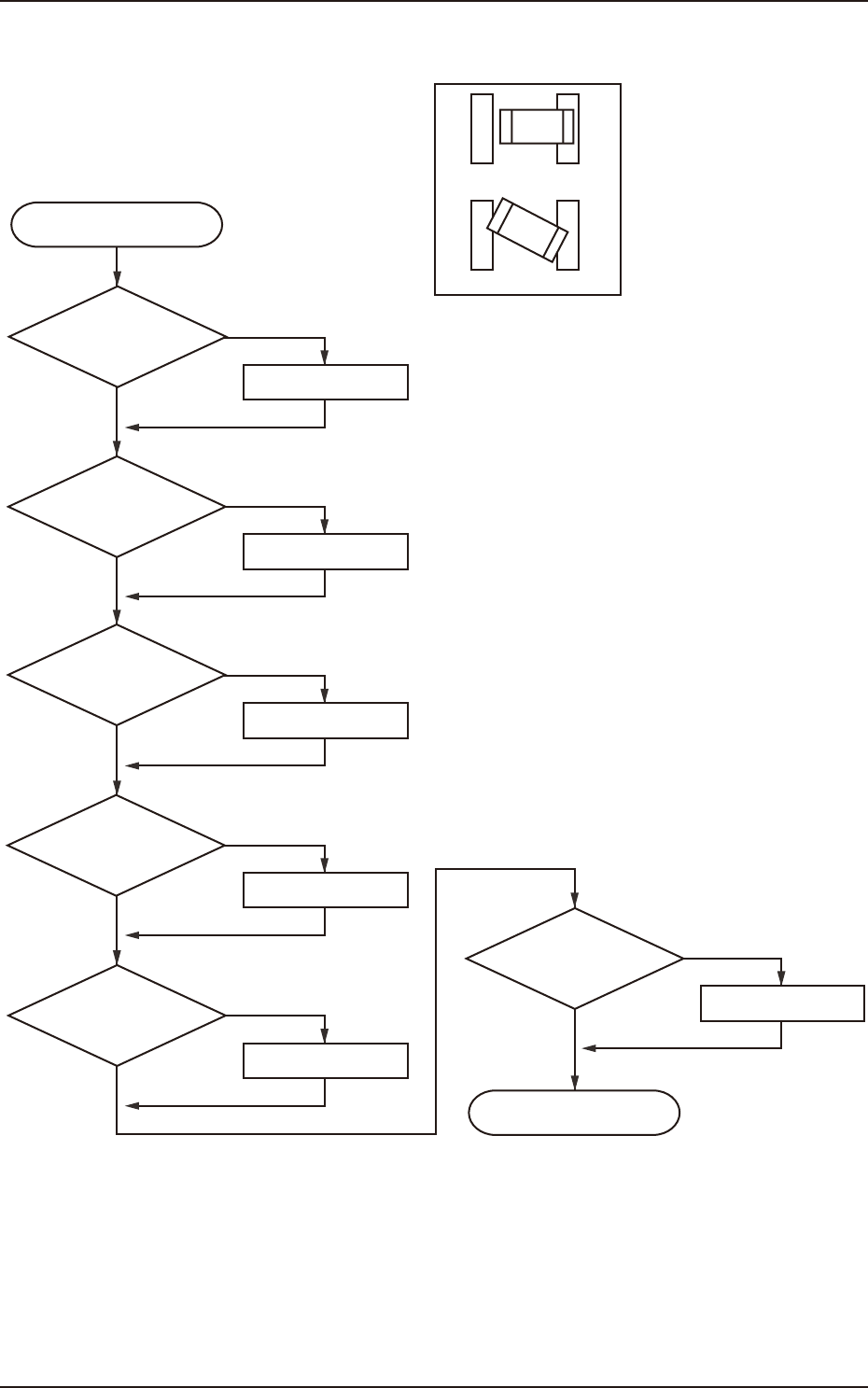

(2) 基板ランド上の所定位置に部品を装着した跡がない場合
ソルダペースト
上に跡がない
OK
END
START
OK
OK
OK
基板の厚みデータの
確認
Zクランプ動作
部品ライブラリ
データ
エアジョイント
の抜け
交換または調整
修正
調整
修正
NG
NG
NG
NG
F4E11
3.2 現象別のトラブルシューティング
4OM-1839
5-141603-001

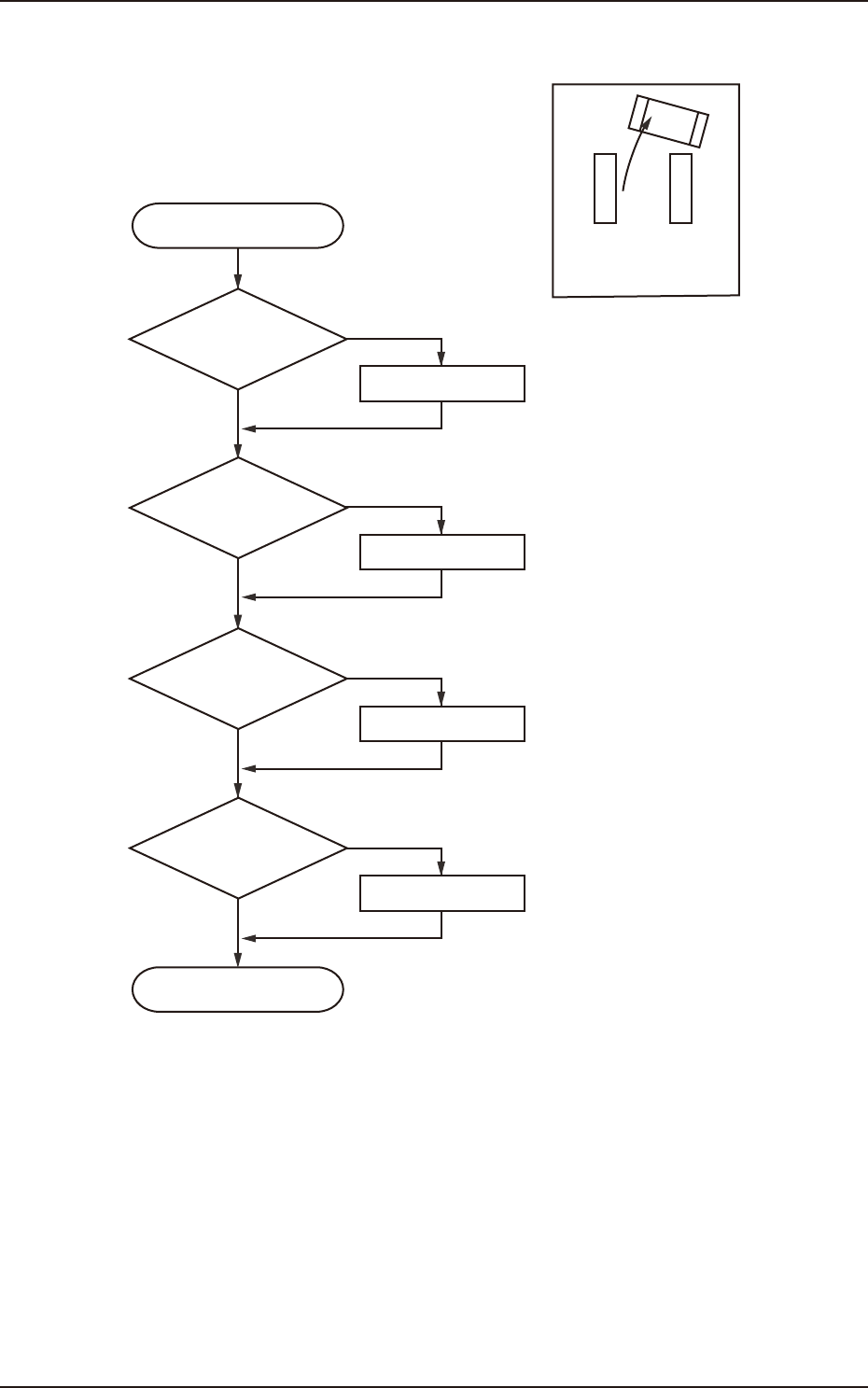

(3) 装着位置ずれと装着角度ずれの場合
角度ズレ
位置ズレ
END
START
OK
OK
OK
OK
OK
OK
NG
NG
NG
NG
NG
NG
エアジョイント
の抜け
部品形状
の確認
部品ライブラリ
データ
基板の厚みデータの
確認
吸着ノズル
穴詰まり
吸着ノズルの汚れ、
帯磁、帯電
清掃、消磁、除電
調整
修正
修正
項目3.1をチェック
交換または調整
F4E12
3.2 現象別のトラブルシューティング
