4OM-1839
1-1-7
1603-001

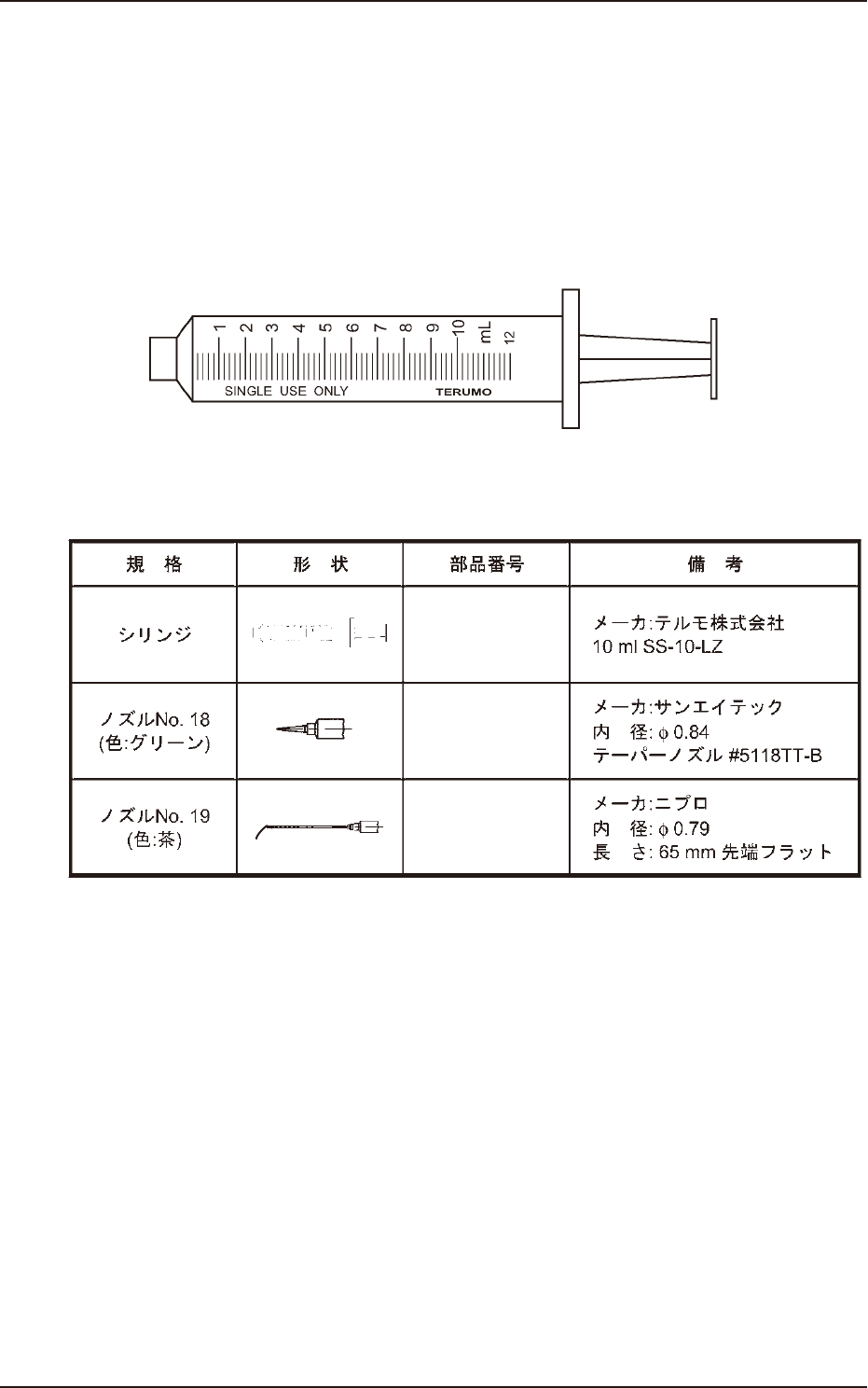

(4) シリンジ
メーカ : テルモ株式会社
2 種類のグリースを給油するために使用します。
シリンジ、ノズルを使い分けします。
2 種類のグリース : ダフニーグリース MP No.1
モリノックグリース AP1
外観
Fig. 4A1-5
Table 4A1-4
KYB-M382K-00
228A0171
---
216G0451
KYB-M380X-00
0916D108
1.2 メンテナンス準備
4OM-1839
1-1-8
1603-001
1.3 定期メンテナンスの項目
メンテナンスの項目 ( 点検、清掃、給油など ) を、ユニット別に分類して
記載します。
周期別のメンテナンスについては、“1 章 2. メンテナンスチェックリス
ト”を参照してください。
注 意
* 印は、初回のみのメンテナンス時期です。
以降は○印の周期でメンテナンスを行ってください。
Table 4A1-5
ユニット名 点検、清掃、給油か所 作業
メンテナンス周期
毎日 毎週 毎月 3 か月6 か月 1年 2年
4.1 エア源 メインエア圧 点検
○
エアブロー圧 点検
○
Z クランプ圧 点検
○
ドレーン 清掃
○
フィルタ 清掃
○
4.2 真空系統 真空圧 点検
○
フィルタ 清掃
○
4.3 部品認識カメラ部 部品認識カメラ 清掃
○
部品廃棄箱 清掃
○
認識マーク 清掃
○
4.4 フィーダベース
駆動部
ウォームギヤ 給油
○
4.5 フィーダカート部 フィーダベース上面溝 清掃
○
フィーダベース上面 清掃
○
リールボックス 清掃
○
スクラップボックス 清掃
○
1.3 定期メンテナンスの項目
4OM-1839
1-1-9
1603-001
Table 4A1-6
ユニット名 点検、清掃、給油か所 作業
メンテナンス周期
毎日 毎週 毎月 3 か月6 か月 1年 2年
4.6 カッタ部 カッタユニット 清掃
○
オイレスガイド 給油
○
可動刃 交換
○
固定刃 交換
○
オイレスガイド 交換
○
4.7 ヘッド部 ノズル上下ボールネジ
(NL 軸 )
清掃、
給油
○
拡散板 清掃
○
ラインセンサ
( 投光器、受光器 )
清掃
○
ノズル切替えカム面
(下面)
清掃、
給油
○
センタスプライン 給油
○
カムフォロア 清掃、
給油
○
真空フィルタ 交換
○
ノズルフィルタ 交換
○
ヘッド上下ボールネジ
(HL 軸 )
清掃、
給油
○
ヘッド上下リニアガイド
(HL 軸 )
清掃、
給油
* ○
ノート
ヘッド上下ボールネジ (HL 軸 )、ヘッド上下リニアガイド (HL 軸 )
は SIGMA-F8S ( 汎用高速ヘッド ) のみです。
