3. メンテナンスか所
3. メンテナンスか所
3.1 全体図
注 意
装置のカバーを外しての作業も含まれます。
メンテナンス終了後は、カバーを取付けてください。
フィーダカート部
エア源
ファン部
電源ブレーカ

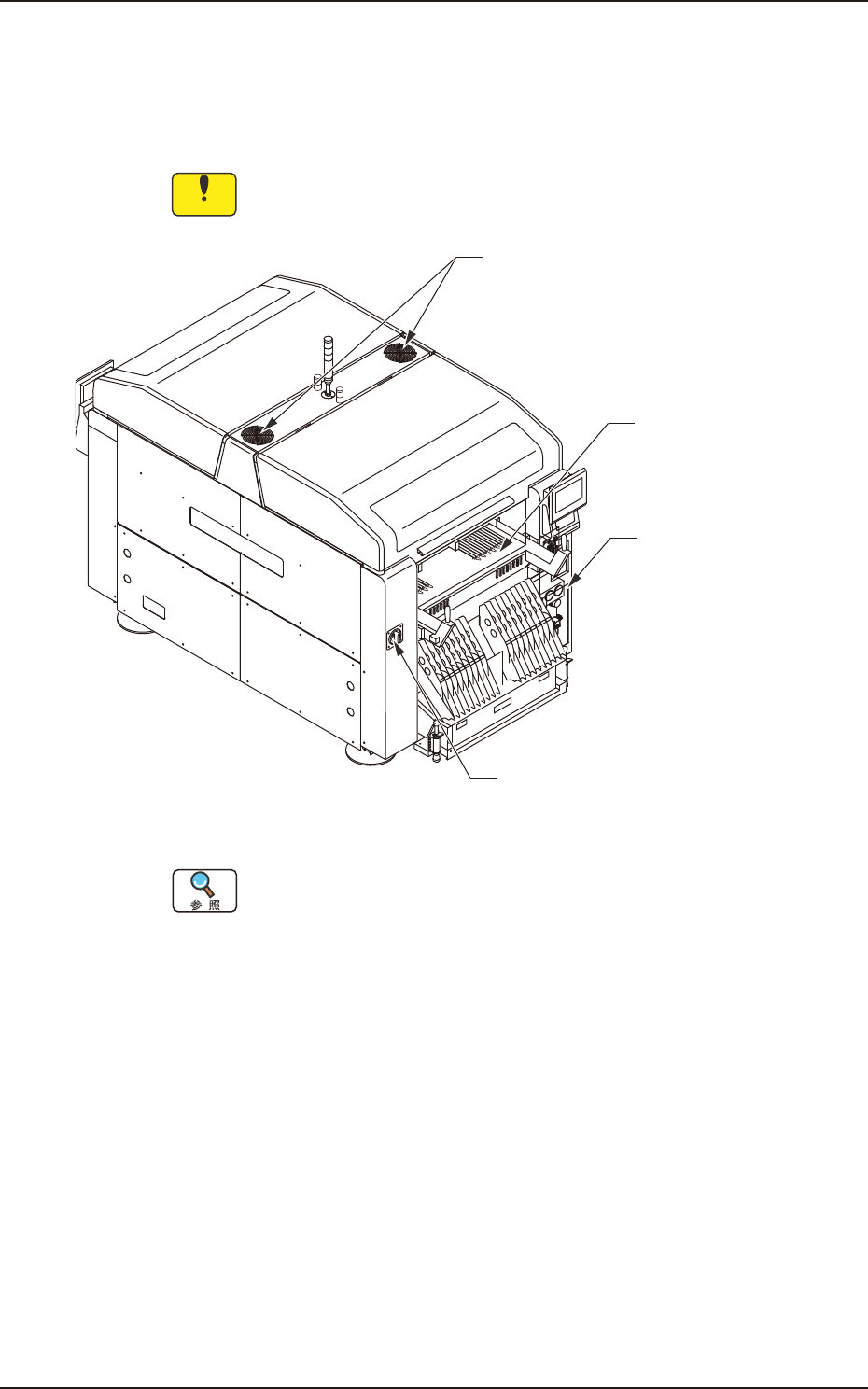

Fig. 4A3-1 装置前面
(a) 各部の詳細なメンテナンスか所およびメンテナンス方法について
は、“1 章 4.”以降を参照してください。
(b) オプションについては、各特別仕様の取扱説明書を参照してメンテ
ナンスを行ってください。
4OM-1839
1-3-2
1603-001
3.1 全体図
一括交換カート
XY ビーム部
(X 軸ビーム )
XY ビーム部 (Y 軸ビーム )
部品認識カメラ
装着ヘッド、基板認識部
基板搬送コンベア部
部品廃棄箱
ノズルストッカ部
Fig. 4A3-2
4OM-1839
1-4-1
1603-001
4. 点検、清掃、給油か所
4. 点検、清掃、給油か所
各ユニット別に必要なメンテナンスについて記載します。
周期別に分類したメンテナンスの項目については、“1 章 2. メンテナン
スチェックリスト”を参照してください。
4.1 エア源
ドレーン
メインエア圧
毎日 点検 所要時間:1分
エアブロー圧
毎日 点検 所要時間:1分
ドレーン
毎週 清掃 所要時間:5分
Fig. 4A4-1
