4OM-1839 1-4-1 1603-001 4. 点検、清掃、給油か所 4. 点検、清掃、給油か所 各ユニット別に必要なメンテナンスについて記載します。 周期別に分類したメンテナンスの項目については、 “1 章 2. メンテナン スチェックリスト”を参照してください。 4.1 エア源 ドレーン メインエア圧 毎日 点検 所要時間 :1 分 エアブロー圧 毎日 点検 所要時間 :1 分 ドレーン 毎週 清掃 所要時間:5分 Fig. …
4OM-1839
1-3-2
1603-001

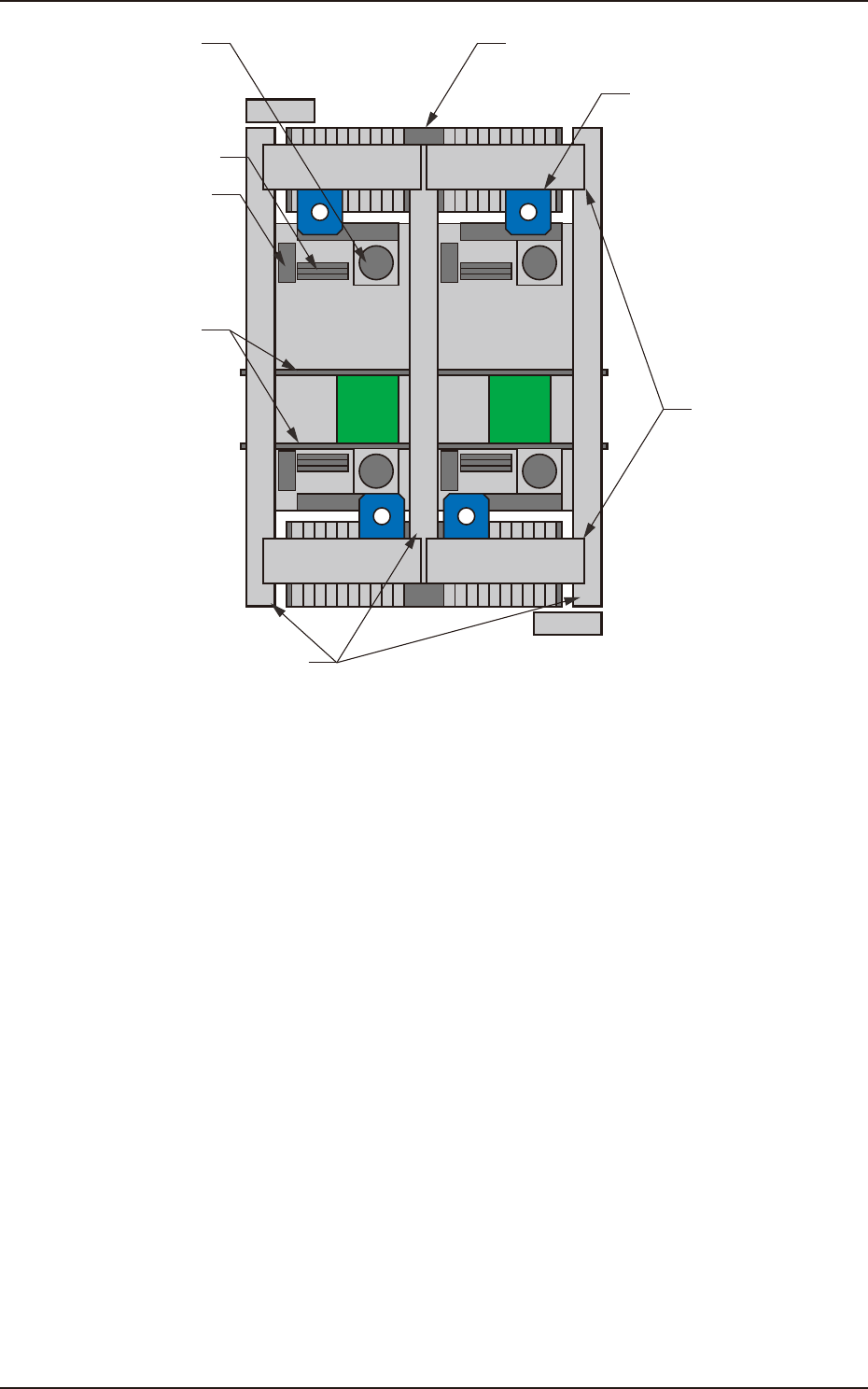

3.1 全体図
一括交換カート
XY ビーム部
(X 軸ビーム )
XY ビーム部 (Y 軸ビーム )
部品認識カメラ
装着ヘッド、基板認識部
基板搬送コンベア部
部品廃棄箱
ノズルストッカ部
Fig. 4A3-2
4OM-1839
1-4-1
1603-001
4. 点検、清掃、給油か所
4. 点検、清掃、給油か所
各ユニット別に必要なメンテナンスについて記載します。
周期別に分類したメンテナンスの項目については、“1 章 2. メンテナン
スチェックリスト”を参照してください。

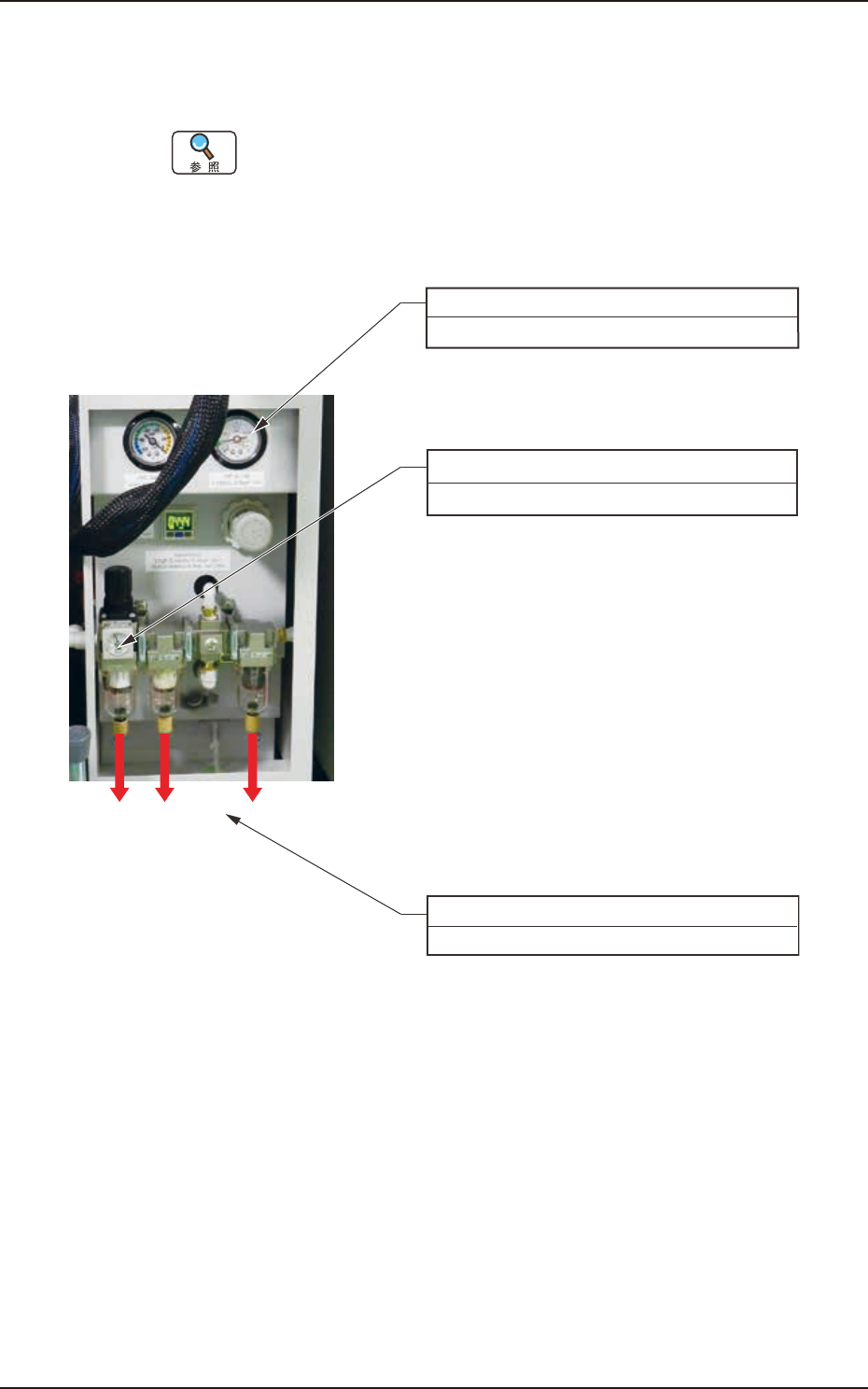

4.1 エア源
ドレーン
メインエア圧
毎日 点検 所要時間:1分
エアブロー圧
毎日 点検 所要時間:1分
ドレーン
毎週 清掃 所要時間:5分
Fig. 4A4-1
4OM-1839
1-4-2
1603-001
4.1 エア源

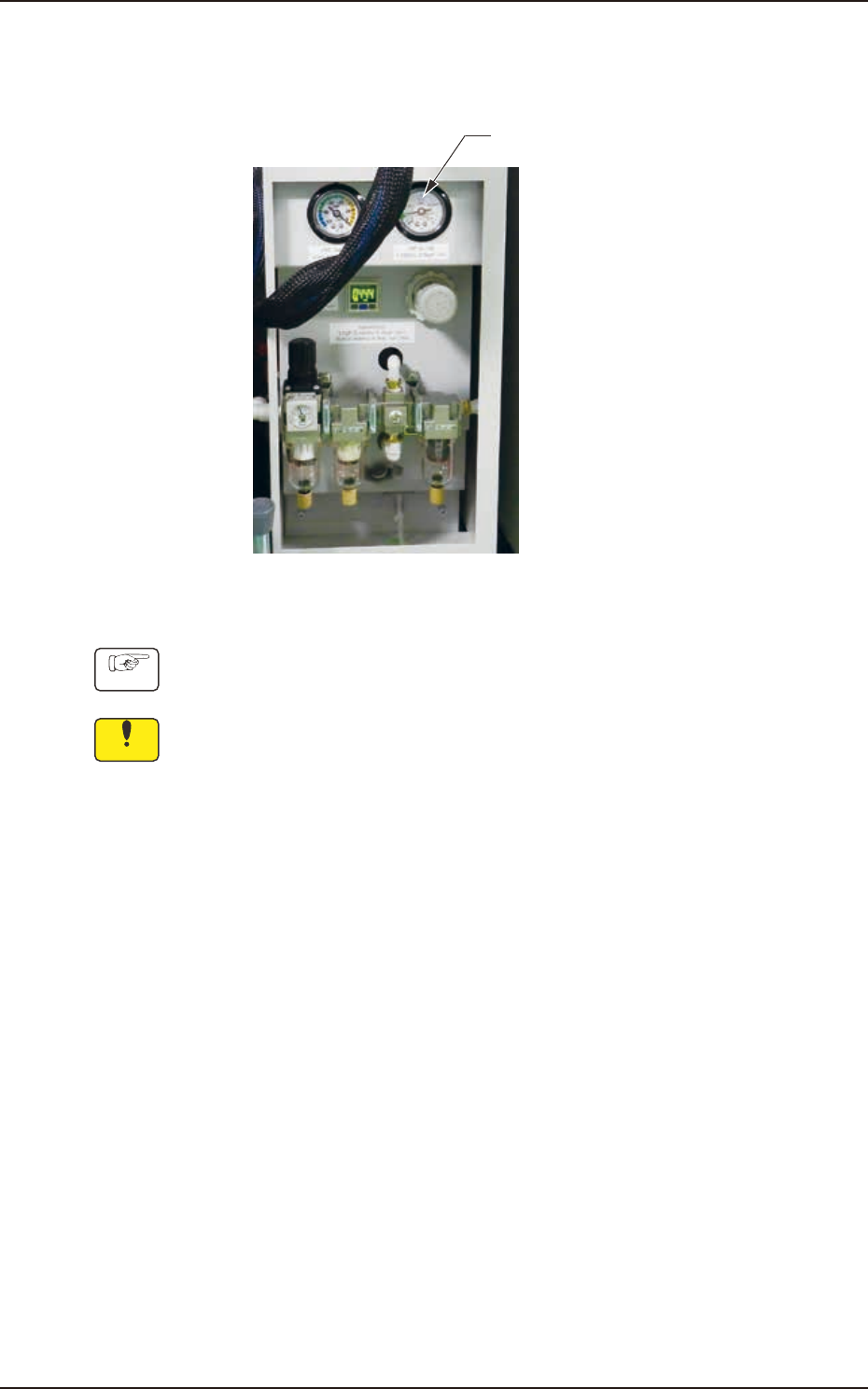

4.1.1 エアブロー圧の点検
周期：毎日（所要時間：1 分）
エアブロー圧
Fig. 4A4-2
手順
ケージ圧が初期設定 0.05MPa（0.5kgf/cm
2
）であることを目視で確認して
ください。
注 意
装置出荷時、設定済みですので、むやみに変更しないでください。
