4OM-1839 1-4-10 1603-001 4.3 部品認識カメラ部 4.3 部品認識カメラ部 通知 基準マークブロックに手をつかないでください。 基準マークブロックに大きな力が加わると、変形するおそれ があります。 部品認識カメラ (4か所 ) 毎日 清掃 所要時間:4分 基準マークブロック Fig. 4A4-11 部品廃棄箱 毎日 清掃 所要時間:1分 基準マーク（4か所） 毎週 清掃 所要時間: 2 分 Fig. 4A4-1…
4OM-1839
1-4-9
1603-001

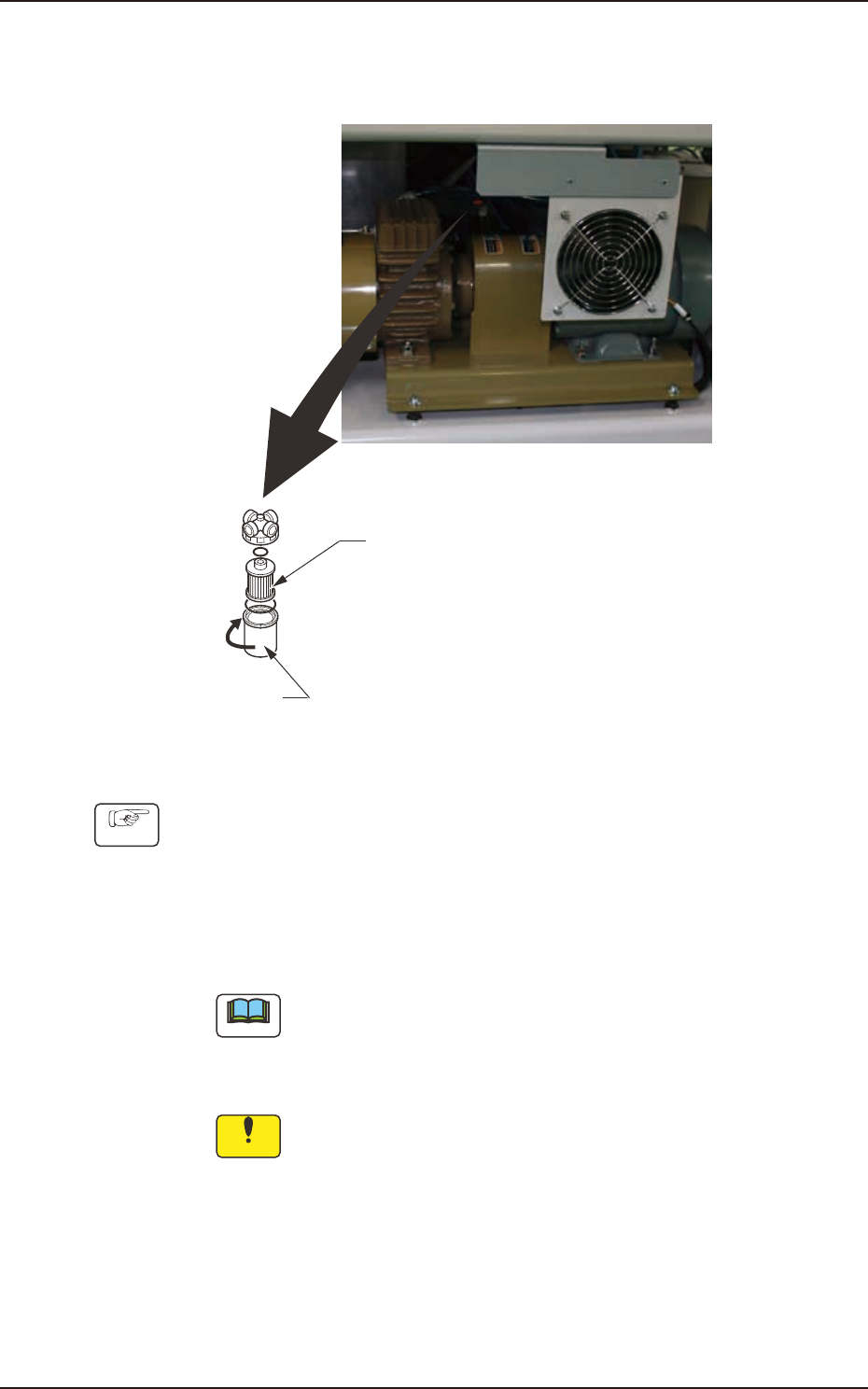

4.2.2 フィルタの清掃
周期：3 か月ごと（所要時間：10 分）
フィルタケース
C
フィルタ
Fig. 4A4-10
手順
(1) 装置前面下部のカバーの固定ビス (4 本 ) を取外し、カバーを外す。
(2) フィルタケースを矢印 C の方向に回して取外し、中のフィルタを取
外す。
(3) フィルタにエアブローを行い清掃する。
ノート
フィルタは、運転時の真空圧が低下してきた場合は、新品と交換し
てください。
(4) カバーを上に押し当てながら取付け、固定ビスを締める。
注 意
本体装置とカバーの間に隙間があると、運転中に隙間からテープが
飛び出し、故障や異常の原因となります。
4.2 真空系統
4OM-1839
1-4-10
1603-001

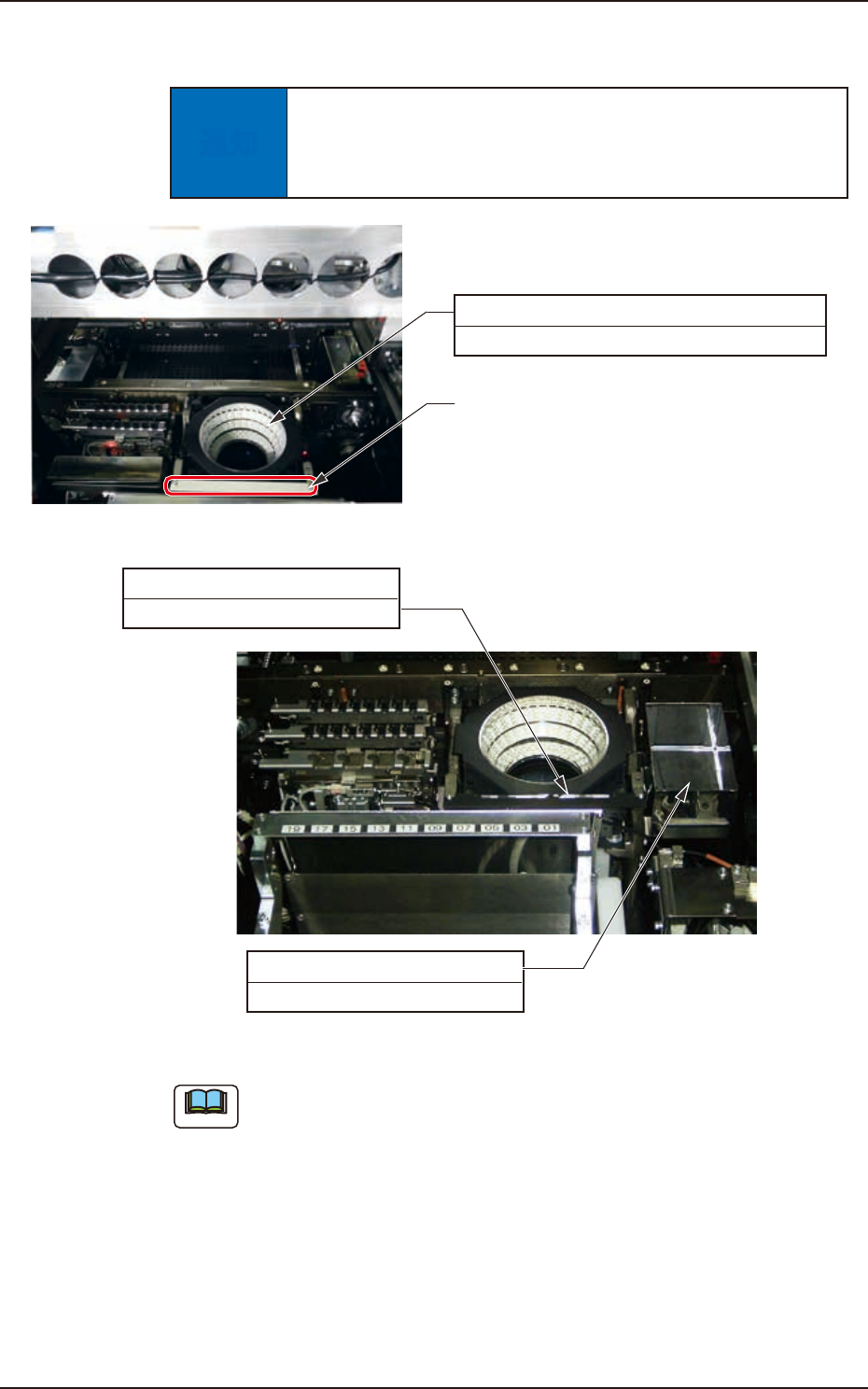

4.3 部品認識カメラ部
4.3 部品認識カメラ部
通知
基準マークブロックに手をつかないでください。
基準マークブロックに大きな力が加わると、変形するおそれ
があります。
部品認識カメラ (4か所)
毎日 清掃 所要時間:4分
基準マークブロック
Fig. 4A4-11
部品廃棄箱
毎日 清掃 所要時間:1分
基準マーク（4か所）
毎週 清掃 所要時間:2分
Fig. 4A4-12
ノート
本オプションは、
SIGMA-F8S(
高速汎用ヘッド
)
とセットで工場出荷オ
プションとなります。
4OM-1839
1-4-11
1603-001
4.3 部品認識カメラ部

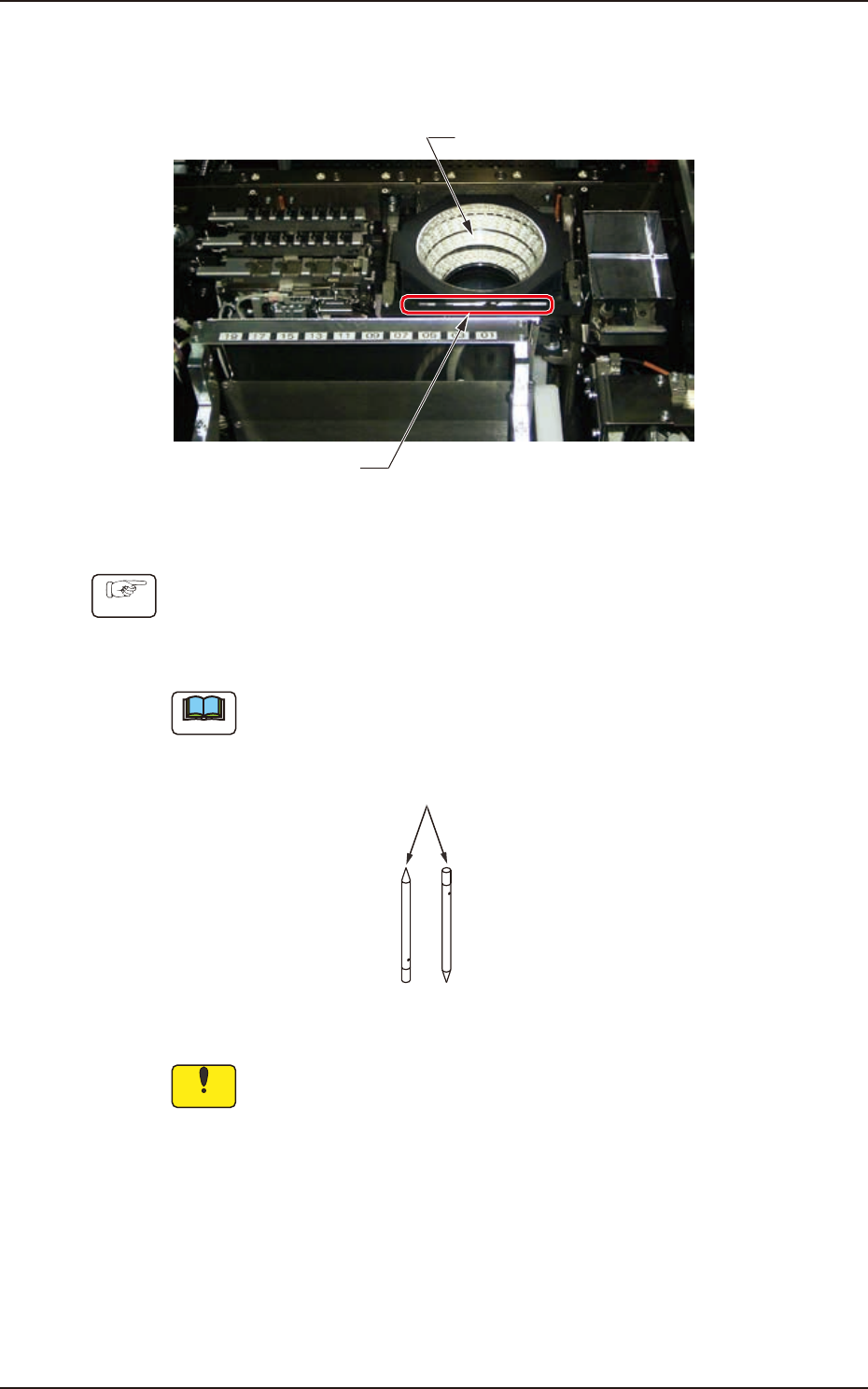

4.3.1 部品認識カメラの清掃
周期：毎日（所要時間：4 分）
部品認識カメラ (4か所)
基準マークブロック
Fig. 4A4-13
手順
（1） バキュームピンセットで、落下した部品などを取除く。
（2） レンズクリーナクロスで、ほこりを拭き取る。
ノート
G -S047-01 粘着式クリーナ ( 部品番号：226J2091)( オプション ) も準
備しています。
粘着式
クリーナ
Fig. 4A4-14
注 意
清掃は吸引源（掃除機）などで行ってください。
エア ( エアガン ) などを吹きつけないでください。
エアブローを行うと装置内部にゴミ、ほこりが飛散し、認識や装置の動
作が正しく行えなくなるおそれがあります。
