4OM-1839 1-4-13 1603-001 4.3 部品認識カメラ部 4.3.3 基準マーク（4 か所）の清掃 注 意 清掃は吸引源（掃除機）などで行ってください。 エア（エアガン）などを吹きつけないでください。 エアブローを行うと装置内部にゴミ、ほこりが飛散し、認識や装置の動 作が正しく行えなくなるおそれがあります。 周期：毎週（所要時間：2 分） 基準マーク 教示プレート (2か所) QFPガラス治具 (2個) Fig. 4A…
4OM-1839
1-4-12
1603-001
4.3 部品認識カメラ部

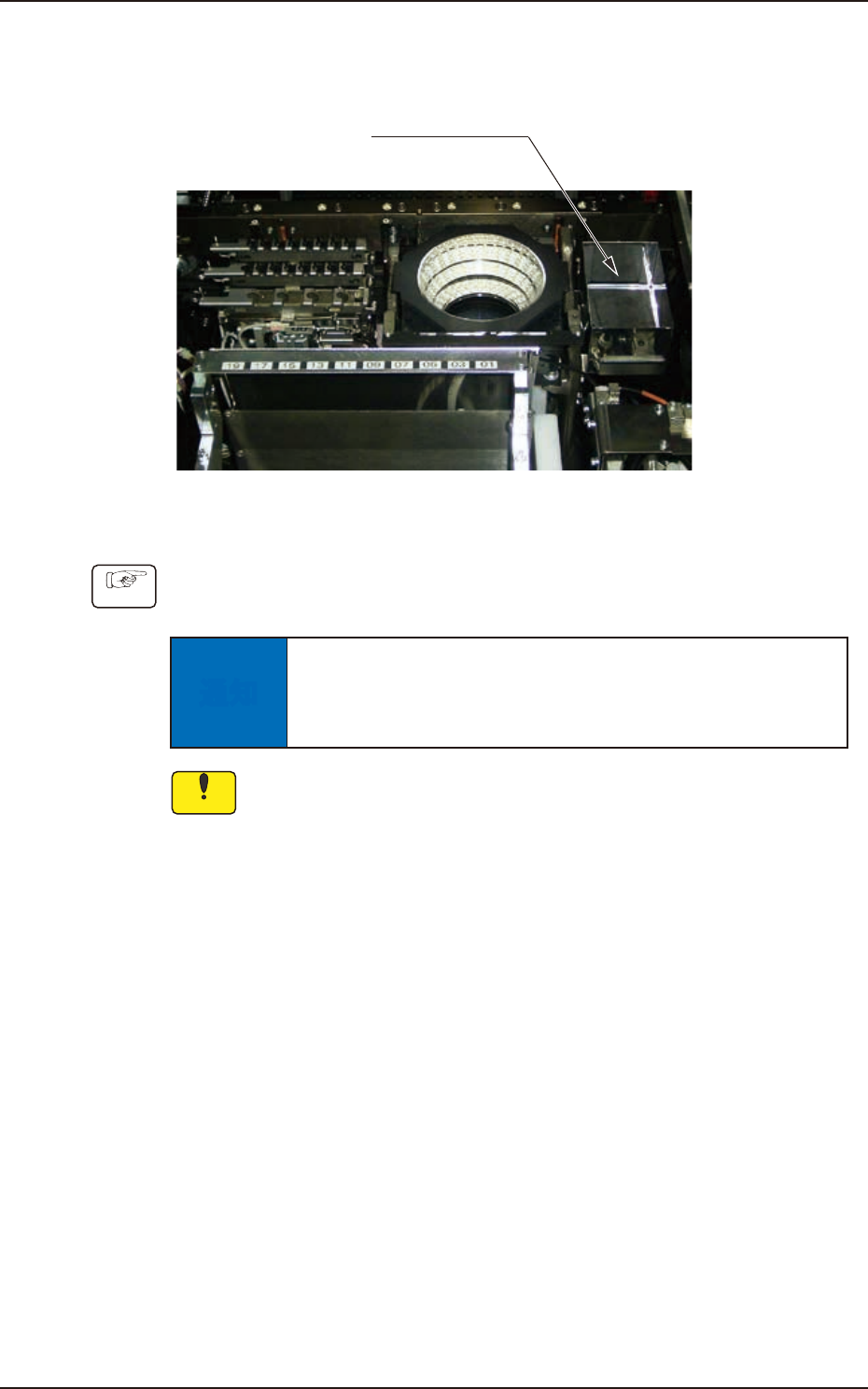

4.3.2 部品廃棄箱の清掃
周期：毎日（所要時間：1 分）
部品廃棄箱
Fig. 4A4-15
手順
箱にたまった部品を除去してください。
通知
箱にたまった部品を取除く場合は、人体の静電気を除去して
から作業を行ってください。
静電気で部品を壊してしまう可能性があります。
注 意
清掃は吸引源（掃除機）などで行ってください。
エア（エアガン）などを吹きつけないでください。
エアブローを行うと装置内部にゴミ、ほこりが飛散し、認識や装置の動
作が正しく行えなくなるおそれがあります。
4OM-1839
1-4-13
1603-001
4.3 部品認識カメラ部
4.3.3 基準マーク（4 か所）の清掃
注 意
清掃は吸引源（掃除機）などで行ってください。
エア（エアガン）などを吹きつけないでください。
エアブローを行うと装置内部にゴミ、ほこりが飛散し、認識や装置の動
作が正しく行えなくなるおそれがあります。
周期：毎週（所要時間：2 分）
基準マーク
教示プレート (2か所)
QFPガラス治具 (2個)
Fig. 4A4-16
手順
基準マーク上面をレンズクリーナークロスで乾拭きしてください。
注 意
(a) 基準マークに、皮脂や油などを付着させないでください。
付着してしまった場合は、アルコールを少量含ませたレンズクリー
ナークロスで拭取ってください。
(b) 基準マークは途膜なため、キズをつけないように取扱ってください。
•
教示プレート (2 か所 )
周期：毎月（所要時間：1 分）
手順
異物、不要部品などを除去し、ゴミ、ほこりなどをウエスで拭取っ
てください。
•
QFP ガラス治具 JG-0335(2 個 ),KYA-M3804-000
周期：毎月（所要時間：1 分）
手順
レンズクリーナークロスで乾拭きしてください。
注 意
Q
FP ガラス治具に、皮脂や油などを付着させないでください。
付着してしまった場合は、アルコールを少量含ませた レンズク
リーナクロスで拭取ってください。
4OM-1839
1-4-14
1603-001
4.4 フィーダベース駆動部
4.4 フィーダベース駆動部
ウォームギア (2か所)
3か月 給油 所要時間:2分
Fig. 4A4-17
