4OM-1839 1-4-24 1603-001 4.7 ヘッド部 ノズル切替えカム面(上面) 3か月ごと 清掃、給油 所要時間:5分 (ダフニーグリースMP No.1) センタスプライン 3か月ごと 給油 所要時間:4分 (ダフニーグリースMP No.1) カムフォロア 3か月ごと 清掃、給油 所要時間:5分 (ダフニーグリースMP No.1) 真空フィルタ(15か所) 3か月ごと 交換 所要時間:30分 フィルタ着脱治具を使用して、…
4OM-1839
1-4-23
1603-001

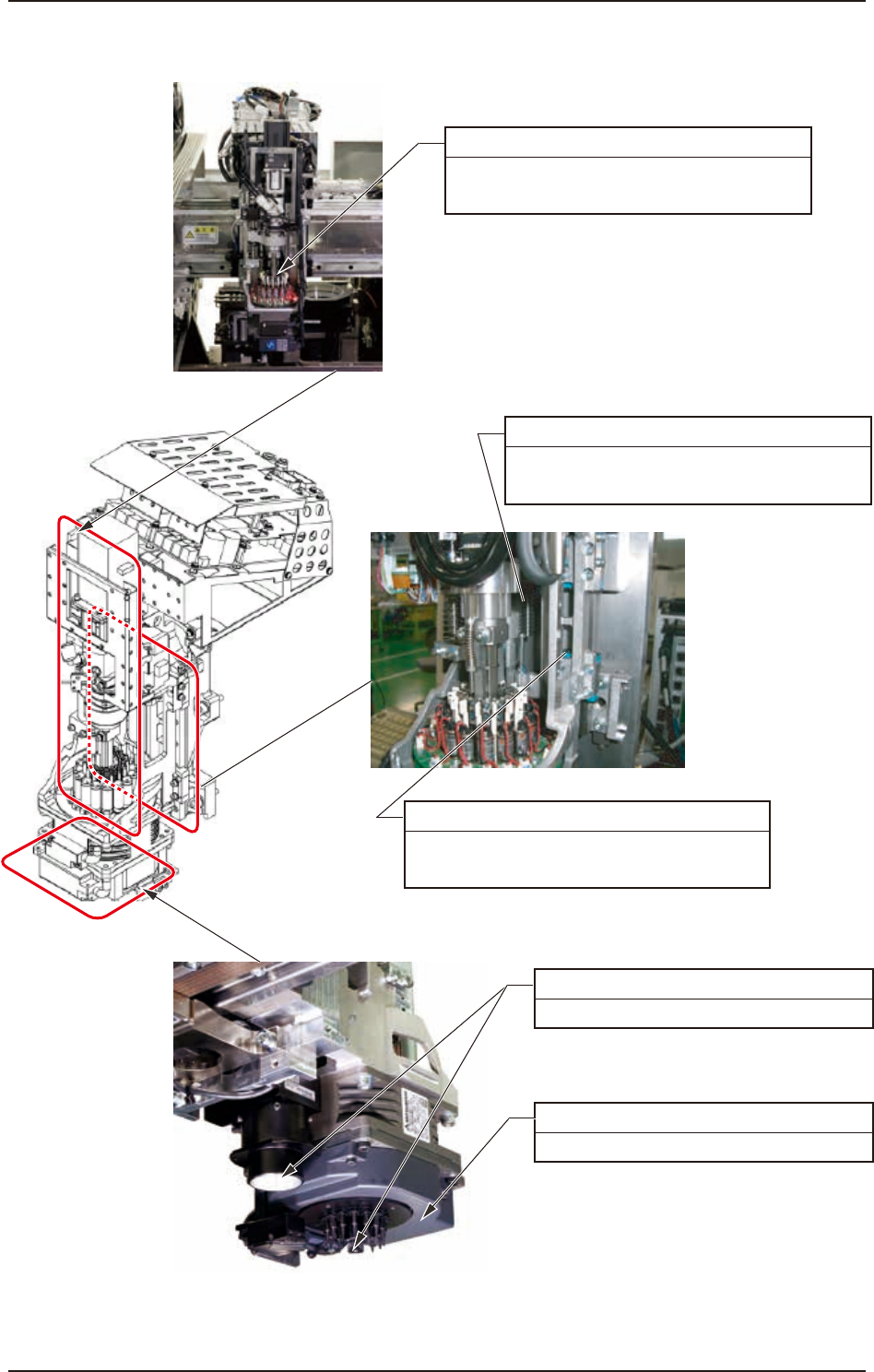

4.7 ヘッド部
拡散板
毎月 清掃 所要時間:2分
ラインセンサ(投光器、受光器)
毎日 清掃 所要時間:5分
ノズル上下ボールネジ(NL軸)
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
ヘッド上下ボールネジ(高速汎用ヘッド)
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
ヘッド上下リニアガイド(高速汎用ヘッド)
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
Fig. 4A4-30
4.7 ヘッド部
4OM-1839
1-4-24
1603-001

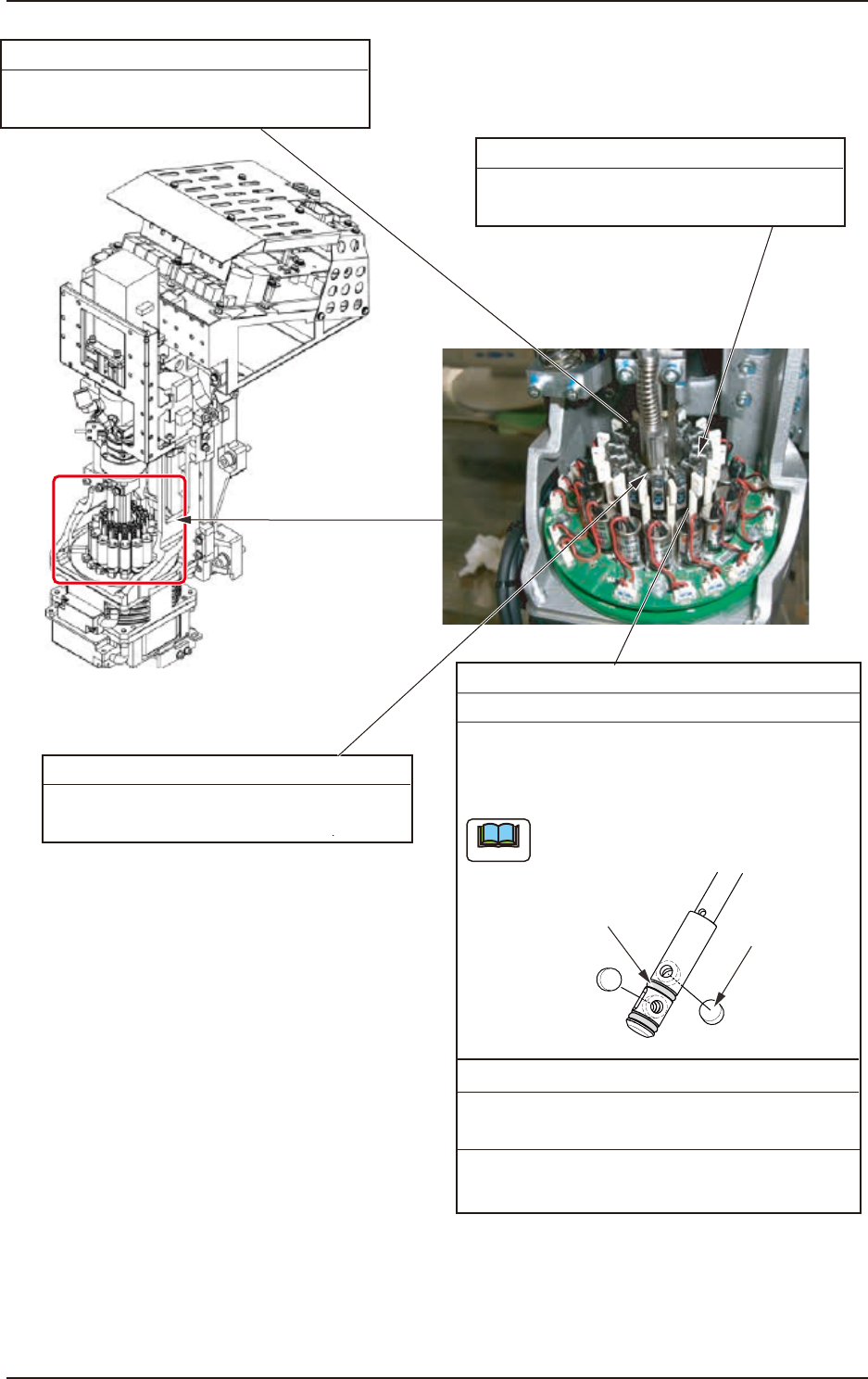

4.7 ヘッド部
ノズル切替えカム面(上面)
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
センタスプライン
3か月ごと 給油 所要時間:4分
(ダフニーグリースMP No.1)
カムフォロア
3か月ごと 清掃、給油 所要時間:5分
(ダフニーグリースMP No.1)
真空フィルタ(15か所)
3か月ごと 交換 所要時間:30分
フィルタ着脱治具を使用して、
真空フィルタフォルダを上に引き抜き、
下図のフィルタを2個交換してください。
ノート
フィルタ交換には、市販の
ピンセットを使用してください。
フィルタホルダ Oリング (15か所×2個)
フィルタ交換時 給油 所要時間:30分/1ヘッド
(ダフニーグリースMP No.1)
フィルタホルダのOリング(上記の2か所)に
グリスを塗布します。
フィルタ
Oリング
Fig. 4A4-31A
4OM-1839
1-4-25
1603-001
4.7 ヘッド部
通知
ノズルにエアブローを行う際、必ずノズル先端方向からエア
ブローを行うようにしてください。
クランプ爪の方向からノズルに対しエアブローを行うと、ク
ランプ爪が折れてしまう危険があります。
吸着ノズル
3か月ごと 点検
吸着ノズル
毎週 清掃
先端からエアブロー
クランプ爪
ノズルフィルタ
毎週 交換
Fig. 4A4-32
吸着ノズルの清掃については、“5. 吸着ノズルの清掃方法”を参照して
ください。
