24-B
ヘッドオプション駆動ユニット:NPM-WX
Head Option Driving Unit:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA012446AA
セクションNo.
PARTS LAYOUT
Section No.
--
S79
( KMTKA012446AA-06-2 )
Ref
No.
Remarks R
1
Q'ty
24-B
ヘッドオプション駆動ユニット:NPM-WX
Head Option Driving Unit:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA012446AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
1
1 N210096734AA
WASHER
1
2 N210117330AA
SPRING
1
3 N210096545AA
GUIDE
1
4 N210096547AA
BLOCK
1
5 N210106405AA
BRACKET
1
6 MTPA019508AA
HANDLE
1
7 N210114670AD
PLATE
1
8 N210097401AD
CYLINDER(300mm)
1
9 N610123946AC
PIN
4
10 N510020608AA MMS5-15
PIN
2
11 N510020609AA MMS5-20
JOINT
1
12 N510066662AA KQ2L04-M5A
VALVE
1
13 MTNP000891AA VQZ115-5MOZ1-M5-PR-X550
SILENCER
1
14 KXF00WCAA00 AN120-M5
JOINT
1
15 N510066461AA KQ2L06-M5A
SPACER
2
16 N510030918AA CB-301E
BEARING
2
17 N510039650AA 693T12AZZMC3
SPACER
2
18 N510029528AA CF-309E
WASHER
1
19 N510026609AA LLRB8-0.5
SPEED-CONTROLLER
2
20 N510040546AA AS1211F-M5-04-15-X250
JOINT
1
21 N510066708AA KQ2R06-04A
SILENCER
1
22 N510064383AA AN10-C06
BOLT
2
23 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
CLIP
2
24 KXF0BLPAA00 TA1S8-M
S80
--
( KMTKA012446AA-06-2 )

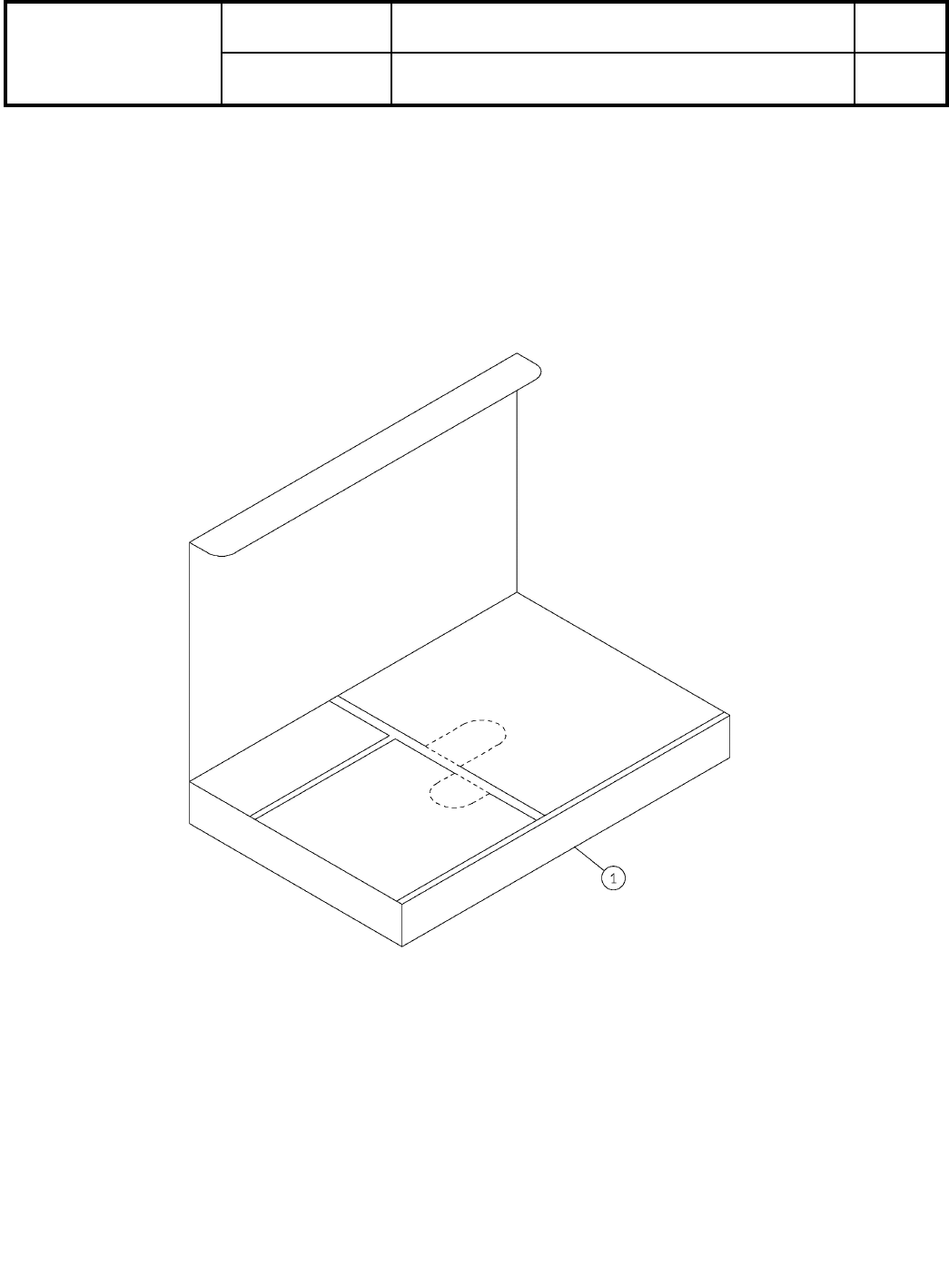

25
