Ref No. Remarks R 1 Q'ty 1-E PC デュアルコン ベア:NPM-WX PC Dual Convey or:NPM-W X ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA009252AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R 3 CLAM…

100%1 / 694
1-E
PC デュアルコンベア:NPM-WX
PC Dual Conveyor:NPM-WX

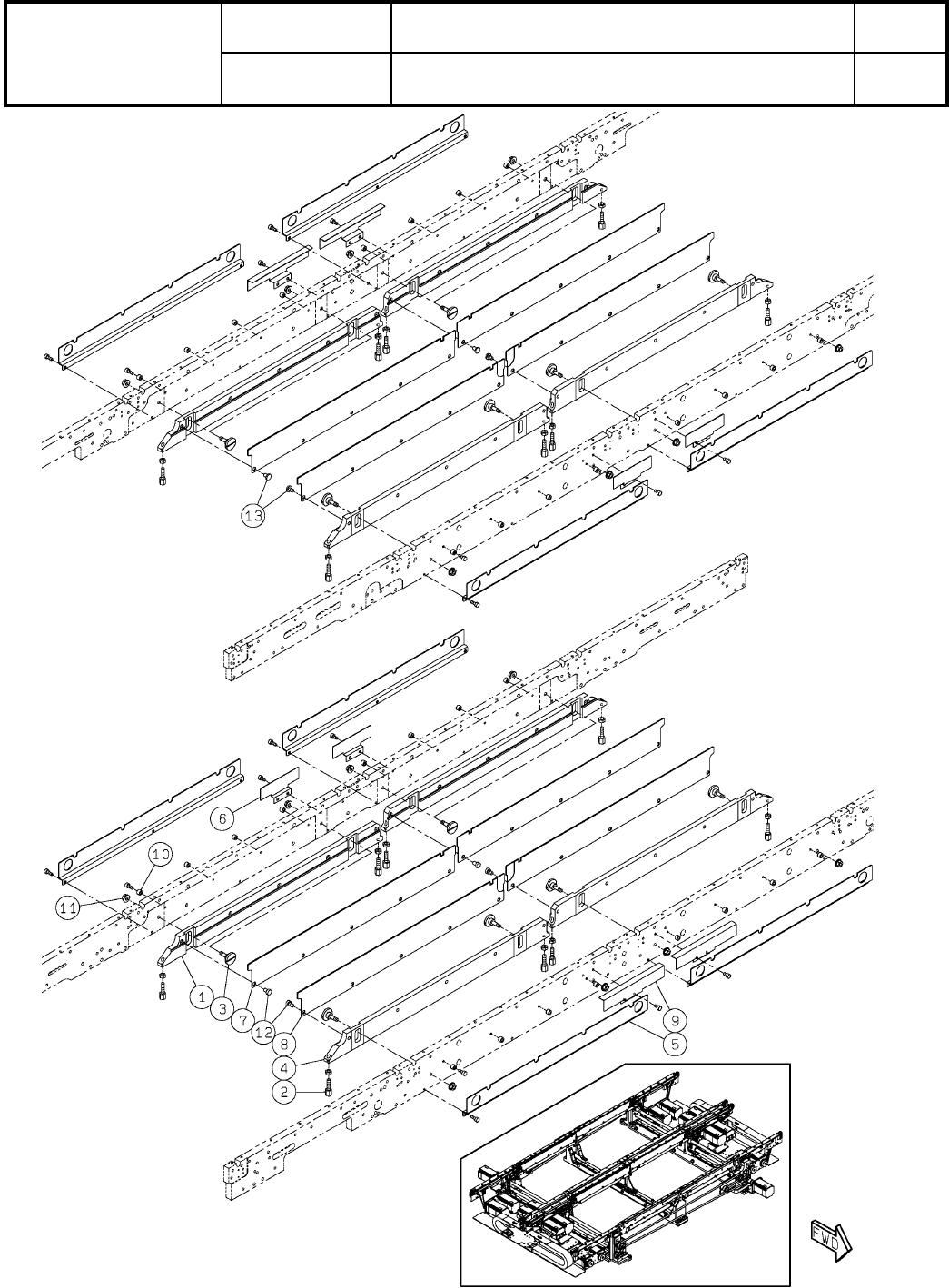

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009252AA
セクションNo.
PARTS LAYOUT
Section No.
--
O9
( KMTKA009252AA-12-5 )
Ref
No.
Remarks R
1
Q'ty
1-E
PC デュアルコンベア:NPM-WX
PC Dual Conveyor:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA009252AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
CLAMPER
4
1 MTPA014675AC
BOLT
16
2 N210130056AA
PIN
16
3 MTPA020565AA
CLAMPER
4
4 MTPA019428AB
DUCT
8
5 MTPB008236AC
DUCT
4
6 MTPB012267AB
CLAMPER
4
7 MTPB011627AC
CLAMPER
4
8 MTPB011628AC
DUCT
4
9 MTPB012268AB
SPACER
32
10 N510020999AA CF-304E
NUT
16
11 MTNK001521AA
Hexagon nut with flange M4-6H-4T A2J(Trivalent) Non Serrated
BOLT
20
12 N510067772AA Low Head Cap Screw M4X6-8.8 A2J(Trivalent)
BOLT
20
13 N510067807AA
Ultra Low Head Cap Screw M4X6-8.8 A2J(Trivalent)
O10
--
( KMTKA009252AA-12-5 )
