N7202A066B - 第253页
Ref No. Remarks R 1 Q'ty 1-H PC デュアルコン ベア:NPM-WX PC Dual Convey or:NPM-W X ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA009252AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R 3 PLAT…

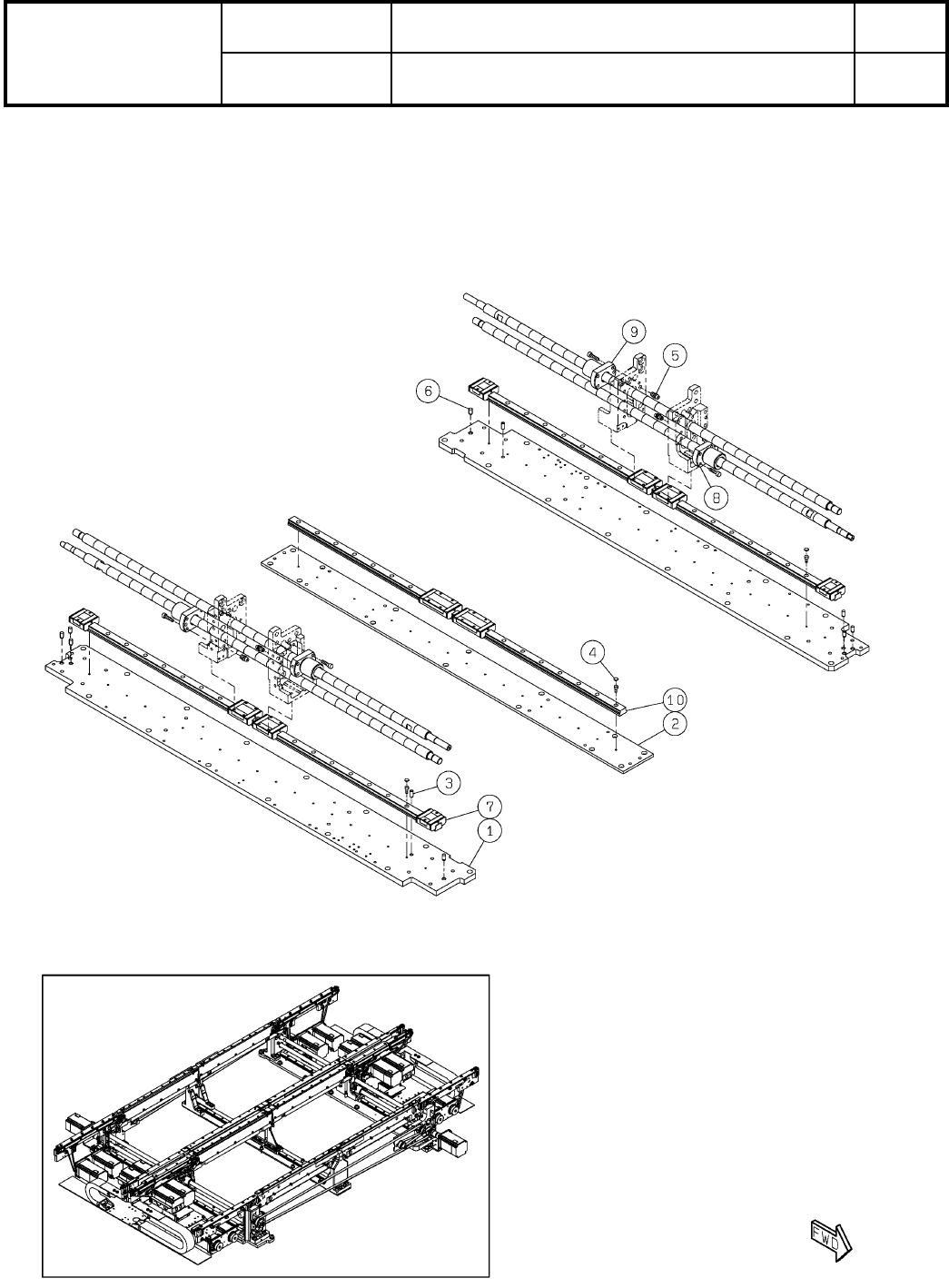

1-H
PC デュアルコンベア:NPM-WX
PC Dual Conveyor:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009252AA
セクションNo.
PARTS LAYOUT
Section No.
--
O15
( KMTKA009252AA-12-8 )
Ref
No.
Remarks R
1
Q'ty
1-H
PC デュアルコンベア:NPM-WX
PC Dual Conveyor:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA009252AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
2
1 MTPA013909AD
PLATE
1
2 MTPA013961AB
PIN
2
3 KXF0CXJAA00 1017003-50010
CAP
56
4 N510057167AA C3(00008300T000)
GREASE-NIPPLE
4
5 KXF07C6AA00 A-M6F-type(M6X0.75)
PIN
8
6 N510020607AA MMS5-10
LINEAR-WAY
2
7 MTNB000461AA
2SRS15SUUC1+2SRS15MUUC1+776LM-II(03357455K000)
BALL-SCREW
2
8 MTNB000458AA DK1404S-3G0+810LT(33379951K000)
BALL-SCREW
2
9 MTNB000459AA DK1404S-3G0+802LT(33455368K000)
LINEAR-WAY
1
10 MTNB000460AA 2SRS15NUUC1+710LM(03389278K000)
O16
--
( KMTKA009252AA-12-8 )

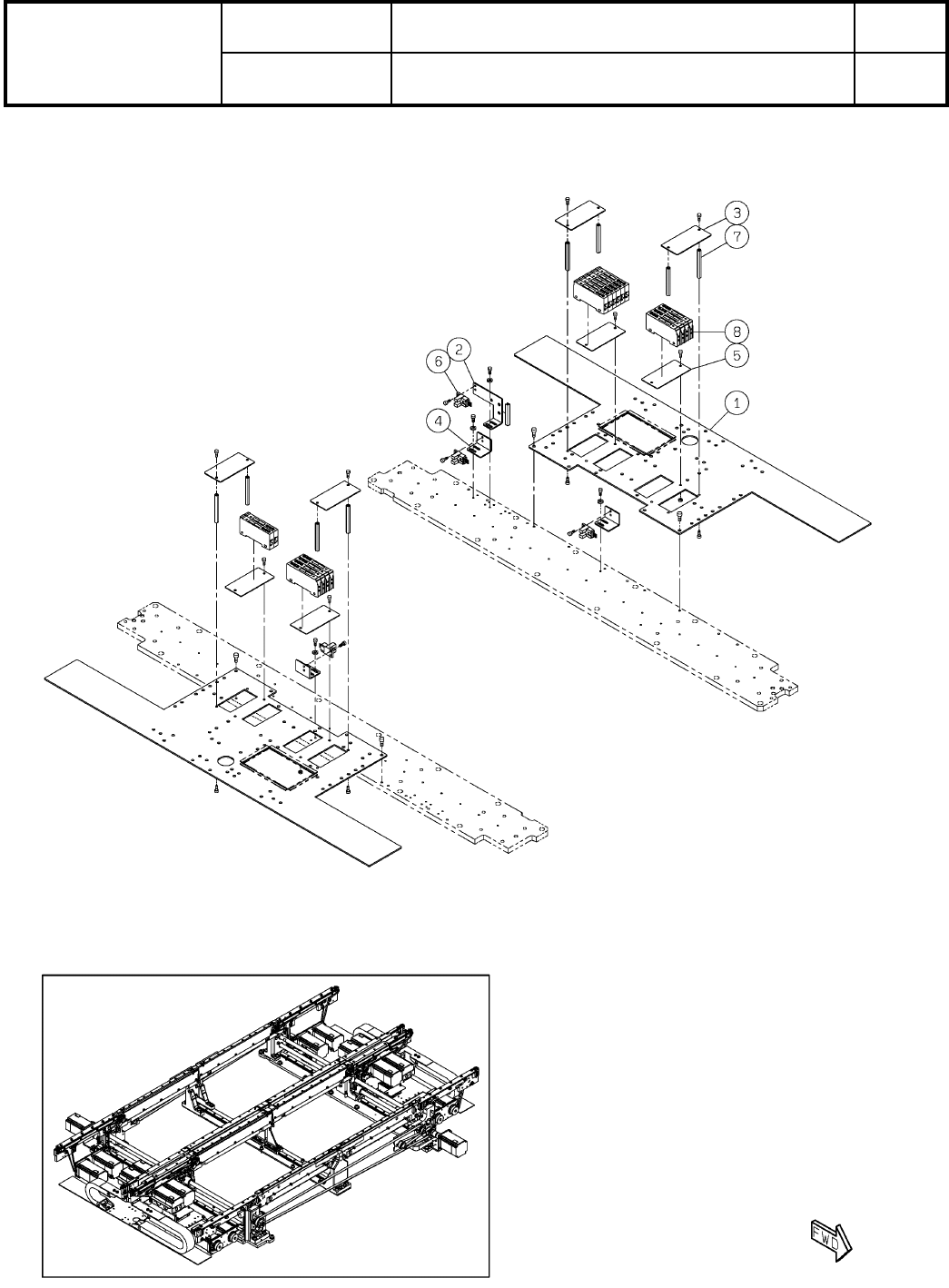

1-I
PC デュアルコンベア:NPM-WX
PC Dual Conveyor:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009252AA
セクションNo.
PARTS LAYOUT
Section No.
--
O17
( KMTKA009252AA-12-9 )
