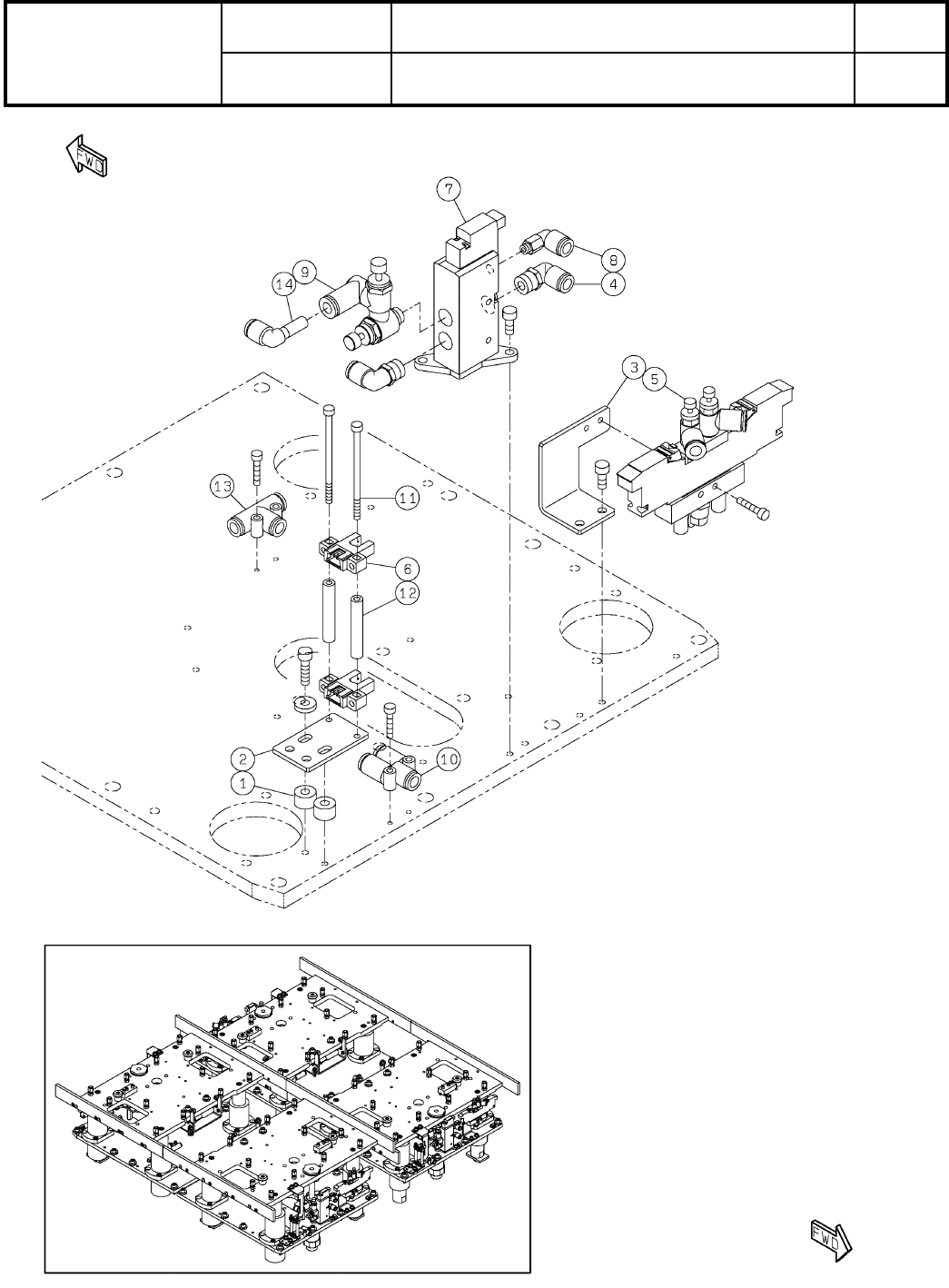

3-B
基板ホルダデュアル対応:NPM-WX
Board Holder Dual:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009279AA
セクションNo.
PARTS LAYOUT
Section No.
--
O25
( KMTKA009279AA-11-2 )
Ref
No.
Remarks R
1
Q'ty
3-B
基板ホルダデュアル対応:NPM-WX
Board Holder Dual:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA009279AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
4
1 MTPA013990AD
PLATE
8
2 MTPB023801AA
CYL-NUT
4
3 N210161422AA
CYL-NUT
4
4 N210198136AA
WASHER
4
5 N210170136AA
DOG
4
6 MTPB008107AB
CYLINDER
4
7 N510068620AA CM2F32-50Z
JOINT
8
8 N510066470AA KQ2L06-01AS
LINEAR-BUSH
16
9 N510048348AA CFTBCW-30UU
SHAFT
16
10 N510064588AA LSW30g6-163-M6-M10-SC148
SPACER
8
11 N510038214AA ASF-630E
O26
--
( KMTKA009279AA-11-2 )
3-C
基板ホルダデュアル対応:NPM-WX
Board Holder Dual:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009279AA
セクションNo.
PARTS LAYOUT
Section No.
--
O27
( KMTKA009279AA-11-3 )
