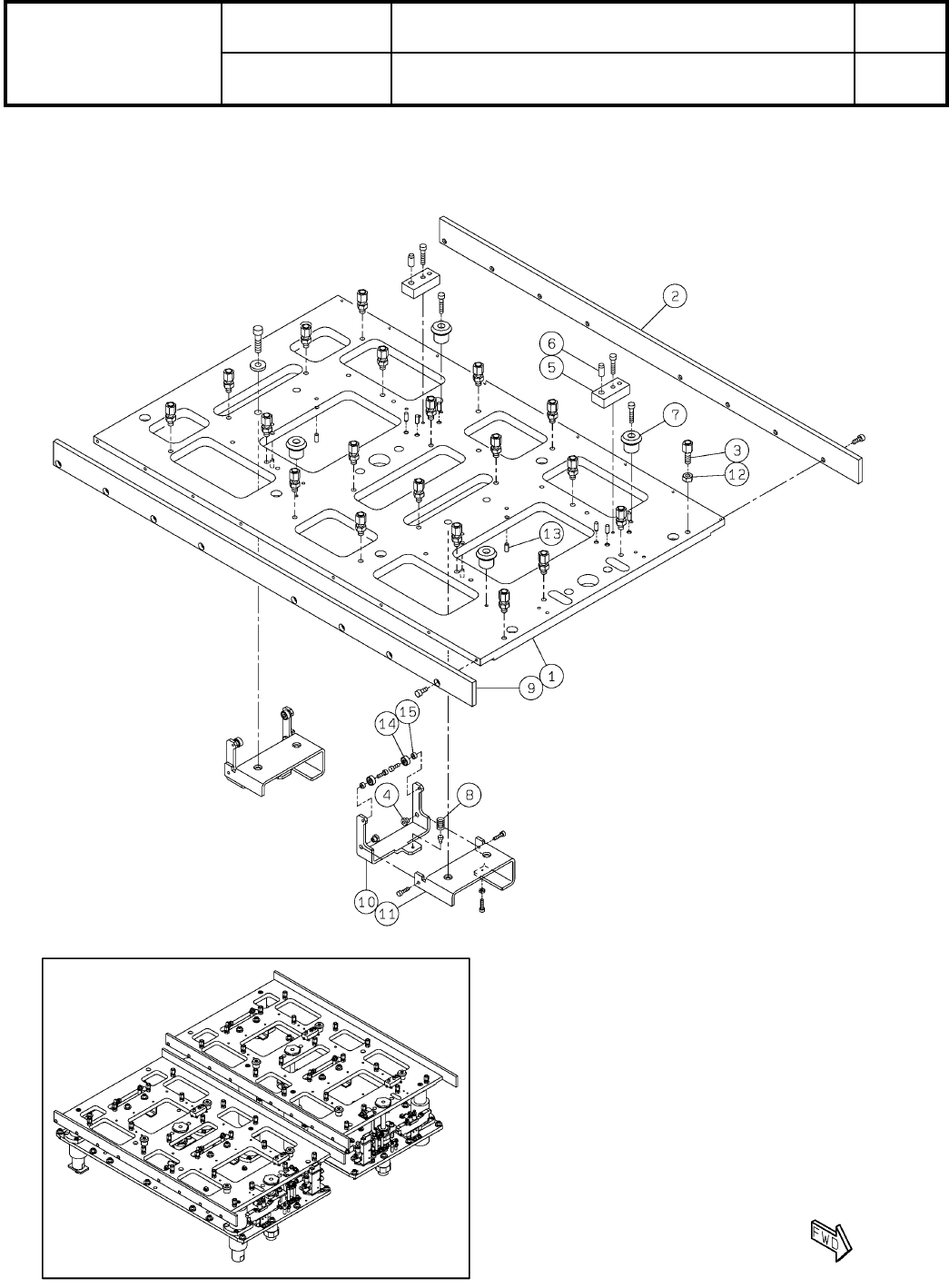

7-A
基板ホルダシングル対応:NPM-WX
Board Holder For Single:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA011666AA
セクションNo.
PARTS LAYOUT
Section No.
--
O47
( KMTKA011666AA-09-1 )
Ref
No.
Remarks R
1
Q'ty
7-A
基板ホルダシングル対応:NPM-WX
Board Holder For Single:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA011666AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
2
1 MTPA019648AB
PLATE
2
2 MTPA019649AC
BOLT
40
3 N210161058AB
GUIDE
8
4 N210199561AA
BLOCK
4
5 N210199560AB
PIN
4
6 N210199562AB
GUIDE
8
7 N210199565AB
SPRING
4
8 N210152801AA
PLATE
2
9 MTPA021276AC
BRACKET
4
10 N210199564AB
BRACKET
4
11 N210199563AC
NUT
40
12 N510027139AA
Hexagon nut Type-1 Best class M6X0.75-6H-A2-70
PIN
20
13 XPJ4A10VW Parallel pin 4X10 m6A SUS304 Raw edge
BEARING
8
14 KXF0E0T6A00 623ZZ
SPACER
8
15 N510015330AA CF-303E
O48
--
( KMTKA011666AA-09-1 )
7-B
基板ホルダシングル対応:NPM-WX
Board Holder For Single:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA011666AA
セクションNo.
PARTS LAYOUT
Section No.
--
O49
( KMTKA011666AA-09-2 )
