N7202A066B - 第35页
Ref No. Remarks R 1 Q'ty 1-F 本体部:NPM-WX Main Body :NPM-W X ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA013477AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R 3 POST 2 1 MTPA014887A…
1-F
本体部:NPM-WX
Main Body:NPM-WX

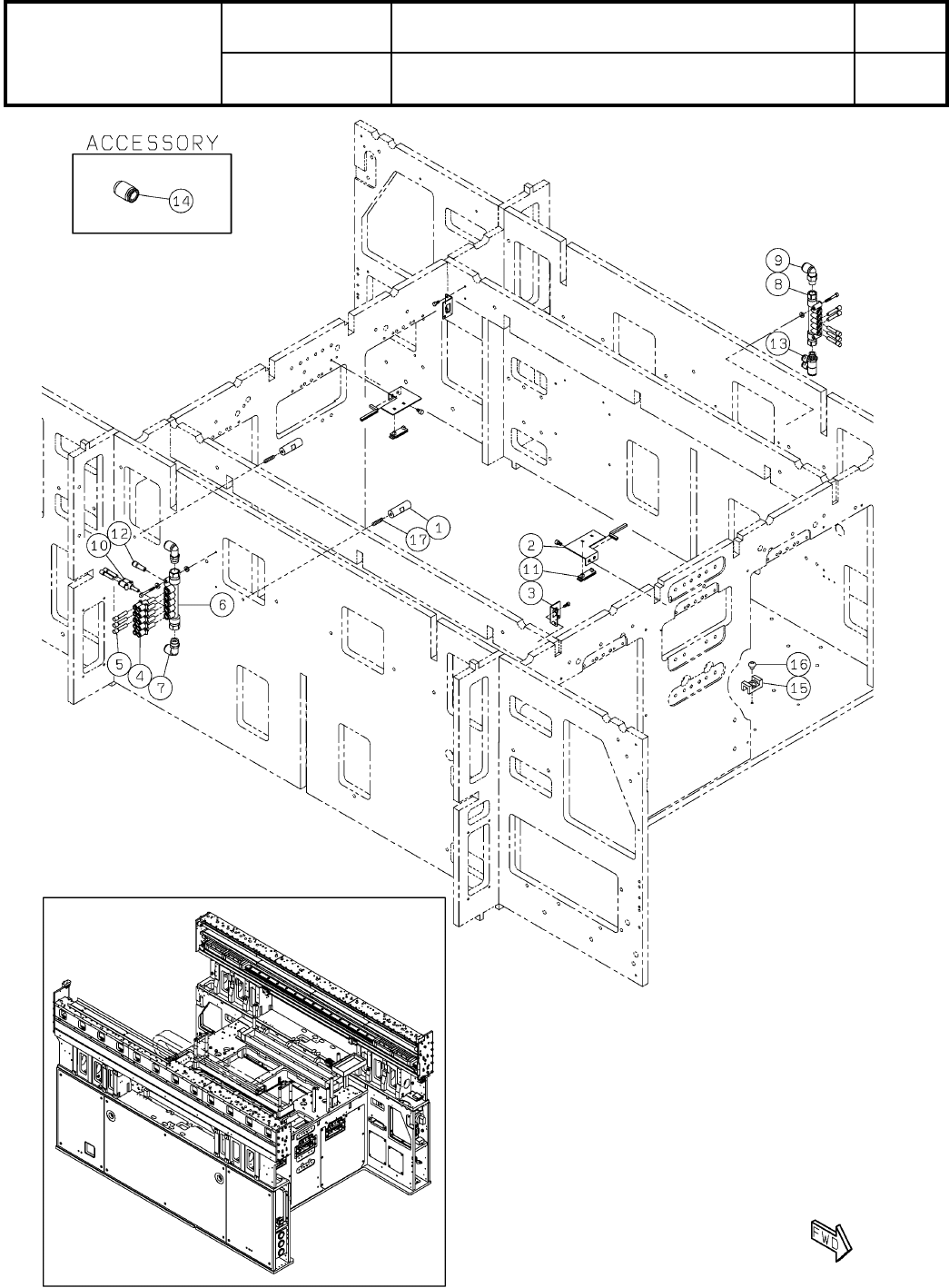

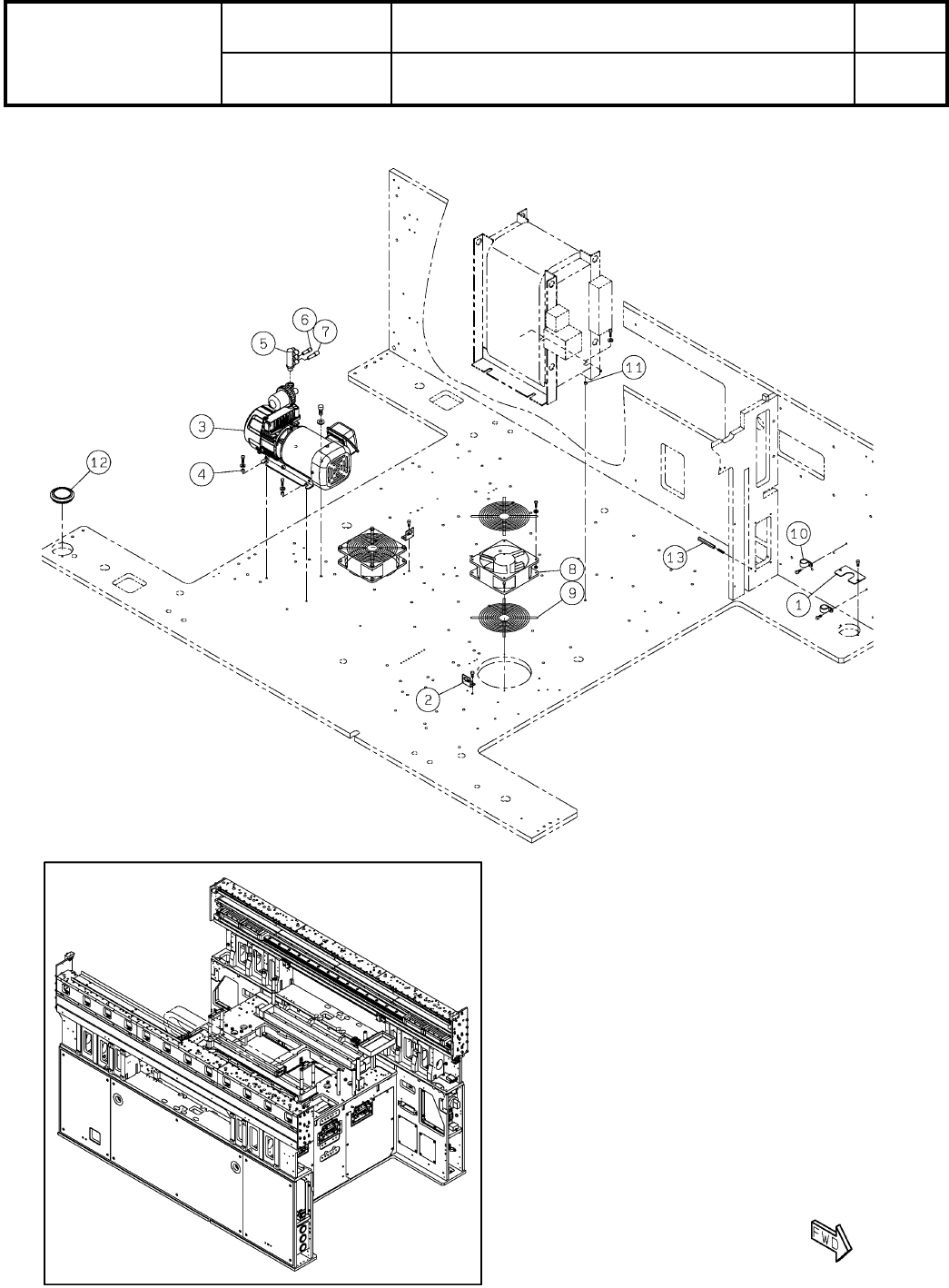

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA013477AA
セクションNo.
PARTS LAYOUT
Section No.
--
S11
( KMTKA013477AA-10-6 )
Ref
No.
Remarks R
1
Q'ty
1-F
本体部:NPM-WX
Main Body:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA013477AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
POST
2
1 MTPA014887AB
BRACKET
2
2 MTPB021146AA
BRACKET
2
3 MTPB013402AA
JOINT
5
4 N510066640AA KQ2X06-08A
JOINT
10
5 KXF09ZBAA00 KQ2P-06
MANIFOLD
1
6 KXF02A2AA00 KM12-08-03-10
JOINT
2
7 N510066667AA KQ2L12-03AS
MANIFOLD
1
8 KXF02A0AA00 KM12-06-02-10
JOINT
1
9 N510066656AA KQ2L12-02AS
JOINT
1
10 N510066674AA KQ2U08-99A
CABLE-SUPPORT
2
11 N510067565AA LFCS-30
JOINT
1
12 N510066658AA KQ2R06-08A
JOINT
1
13 N510066858AA KQ2VD08-02AS
JOINT
10
14 N510066742AA KQ2C06-00A
CABLE-SUPPORT
1
15 N510059360AA KR8G5-5
BOLT
1
16 N510017538AA
SSS 003 Hexagon socket button head screw M5X10-10.9 A2J (Trivalent)
SCREW
2
17 XXE6D25FT
Hexagon socket set screw Cup point M6X25-45H SOB
S12
--
( KMTKA013477AA-10-6 )
1-G
本体部:NPM-WX
Main Body:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA013477AA
セクションNo.
PARTS LAYOUT
Section No.
--
S13
( KMTKA013477AA-10-7 )
