N7202A066B - 第372页
31 17連台車前面カバー部:NPM-WX 17 Slot Feeder Cart Front Cover:NPM -W X パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA013943AA セクションNo. PARTS LAYOUT Section No. - - O135 ( KMTKA013943AA-02 )
Ref
No.
Remarks R
1
Q'ty
30
交換台車支持部(左側):NPM-WX
Feeder cart support(left side):NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA013237AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTPA019865AA
PLATE
1
2 MTPA019864AA
GUIDE
1
3 N210091012AC
WASHER
5
4 N210117333AA
BRACKET
1
5 MTPA019866AB
GUIDE
1
6 MTPS000658AA
PLATE
1
7 MTPA018086AA
BRACKET
1
8 MTPB011880AB
BRACKET
1
9 MTPB011881AB

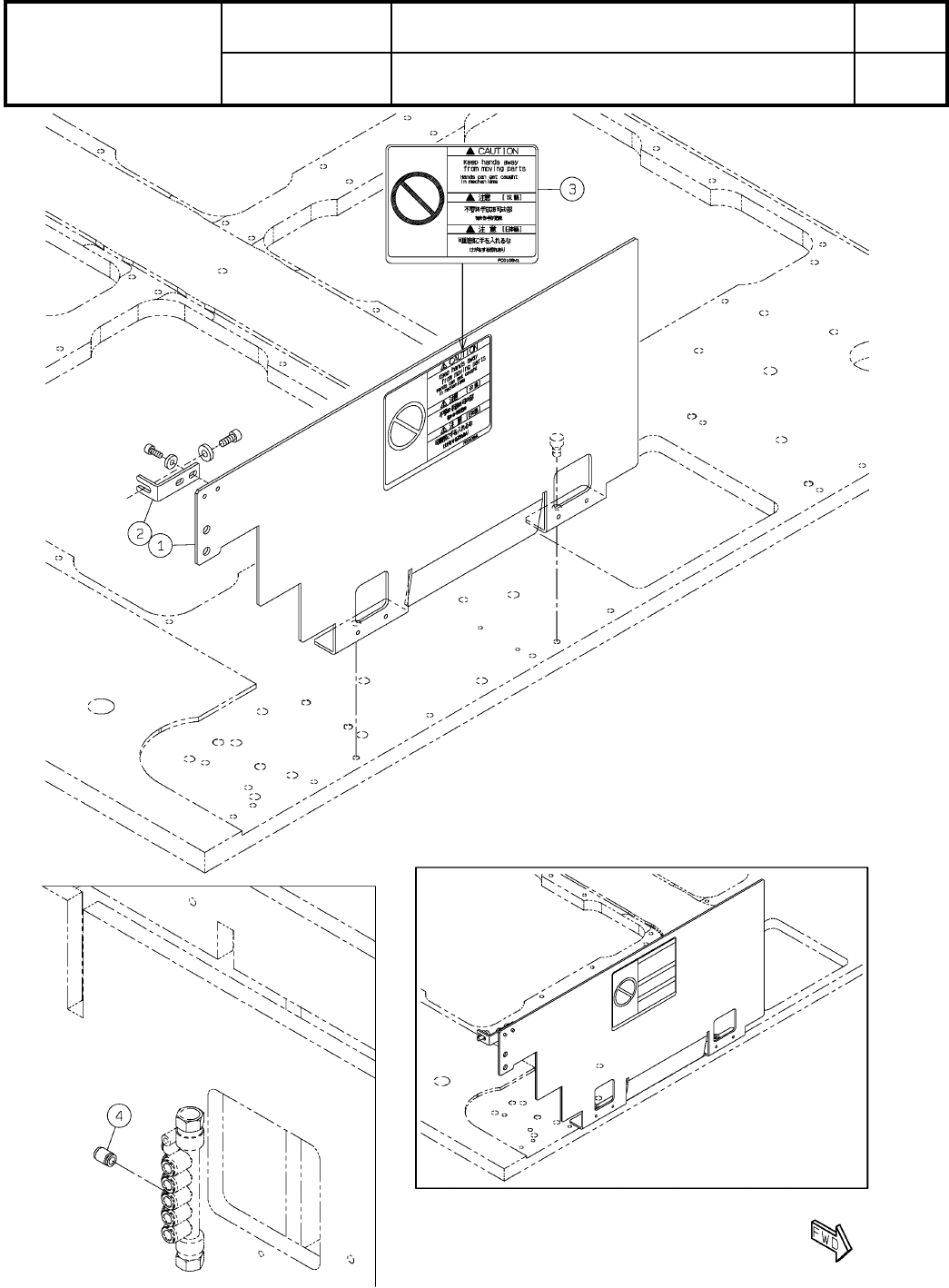

COVER
1
10 MTPB011814AA
COVER
1
11 MTPB011882AB
BRACKET
1
12 MTPB015113AA
FRAME
1
13 MTKP006131AD
CAM-FOLLOWER
1
14 N510032929AA CF12VBUUR
STOPPER
1
15 N510029795AA SPM-M8
SPACER
2
16 N510020062AA 3382330-50050
BOLT
2
17 N510020869AA
Hexagon socket head cap screw M6X50-10.9 A2J (Trivalent) Full thread
SPACER
3
18 N510009576AA 3382330-40020
PIN
1
19 N510020617AA MMS6-10
O134
--
( KMTKA013237AA-03 )
31
17連台車前面カバー部:NPM-WX
17 Slot Feeder Cart Front Cover:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA013943AA
セクションNo.
PARTS LAYOUT
Section No.
--
O135
( KMTKA013943AA-02 )
Ref
No.
Remarks R
1
Q'ty
31
17連台車前面カバー部:NPM-WX
17 Slot Feeder Cart Front Cover:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA013943AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COVER
1
1 MTPB012506AB
BRACKET
1
2 MTPB012507AA
LABEL
1
3 N986PC0106M1
S
PC0106M1
JOINT
1
4 N510066743AA KQ2C08-00A
O136
--
( KMTKA013943AA-02 )
