48-A
リフト部(吸着側):X10
Lift Section(Pick-Up side):X10

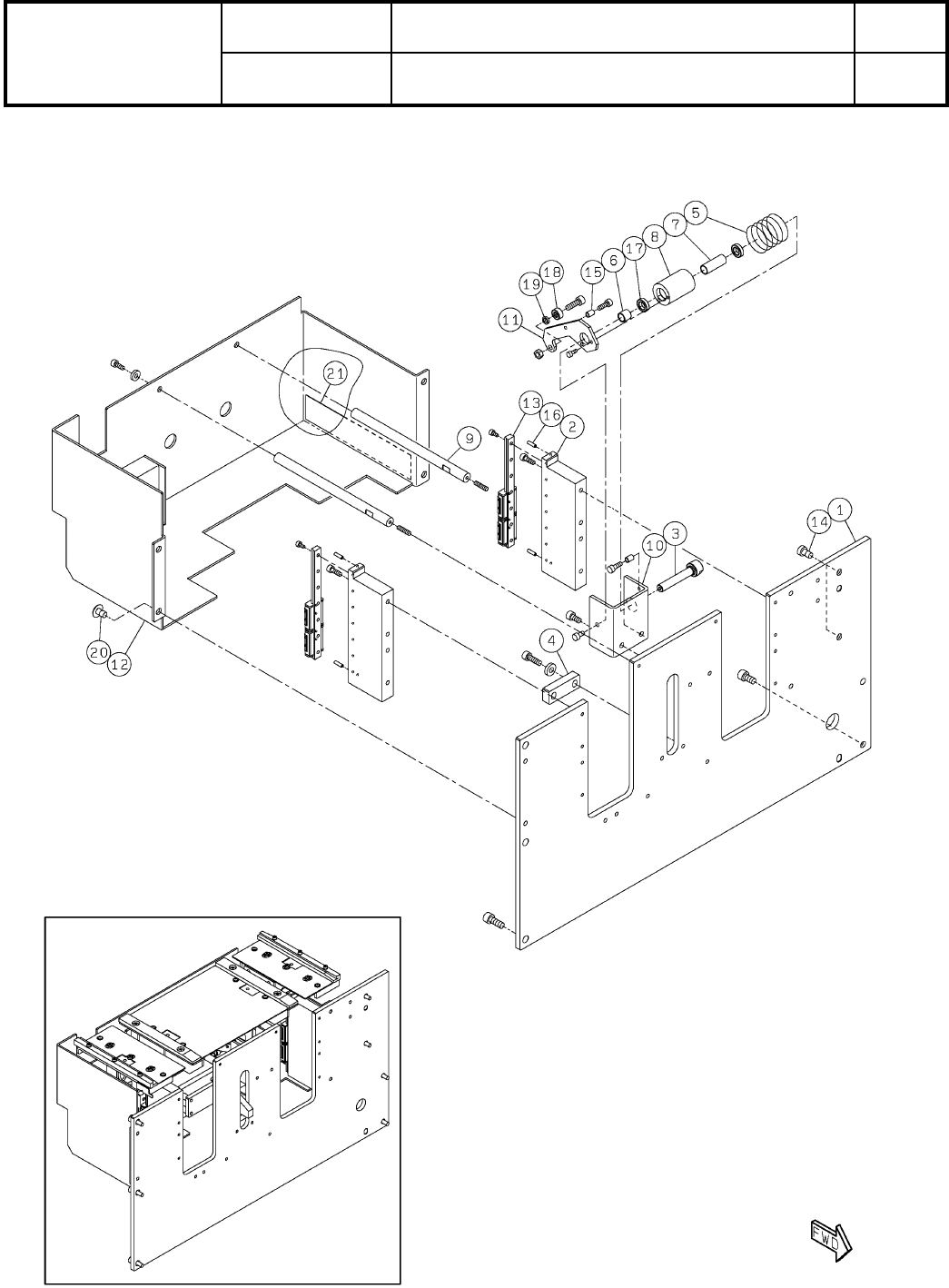

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA016745AA
セクションNo.
PARTS LAYOUT
Section No.
--
O197
( KMTKA016745AA-04-1 )
Ref
No.
Remarks R
1
Q'ty
48-A
リフト部(吸着側):X10
Lift Section(Pick-Up side):X10
ｲﾗｽﾄ
No.
Part No.
品　　名品　　番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA016745AA
Part Name
備　　　考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 MTPA024413AC
PLATE
2
2 MTPA024406AB
SHAFT
1
3 MTPA024409AB
STOPPER
1
4 MTPA024510AB
SPRING
1
5 MTPA026371AA
COLLAR
1
6 MTPA024410AA
COLLAR
1
7 MTPA024484AA
HOLDER
1
8 MTPA024411AB
STAY
2
9 MTPA024412AA
BRACKET
1
10 MTPB014929AA
LEVER
1
11 MTPB014930AA
COVER
1
12 MTPB014931AD
LINEAR-WAY
2
13 MTNB000674AA 2SRS9XMUU+125LM-II
BOLT
2
14 N510067780AA Low Head Cap Screw M6X10-8.8 A2J(Trivalent)
SPACER
2
15 N510050262AA CF-407.5ZE
PIN
4
16 KXF0CXLAA00 1017003-30010
BEARING
2
17 MTNB000926AA F-WBC8-14ZZ1/1K
BEARING
1
18 KXF0A1JAA00 685ZZ
SPACER
1
19 N510031811AA CB-502E
SCREW
4
20 N510018314AA
Cross recessed Truss head machine screw M6X8-4.8 A2J (Trivalent)
TAPE
1
21 N510053206AA #500AS30
