N7202A066B - 第45页
Ref No. Remark s R 1 Q'ty 4 CPU BOX & 配線:NPM-WX CPU BOX & W iring :NPM-W X ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA008685AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. …
4

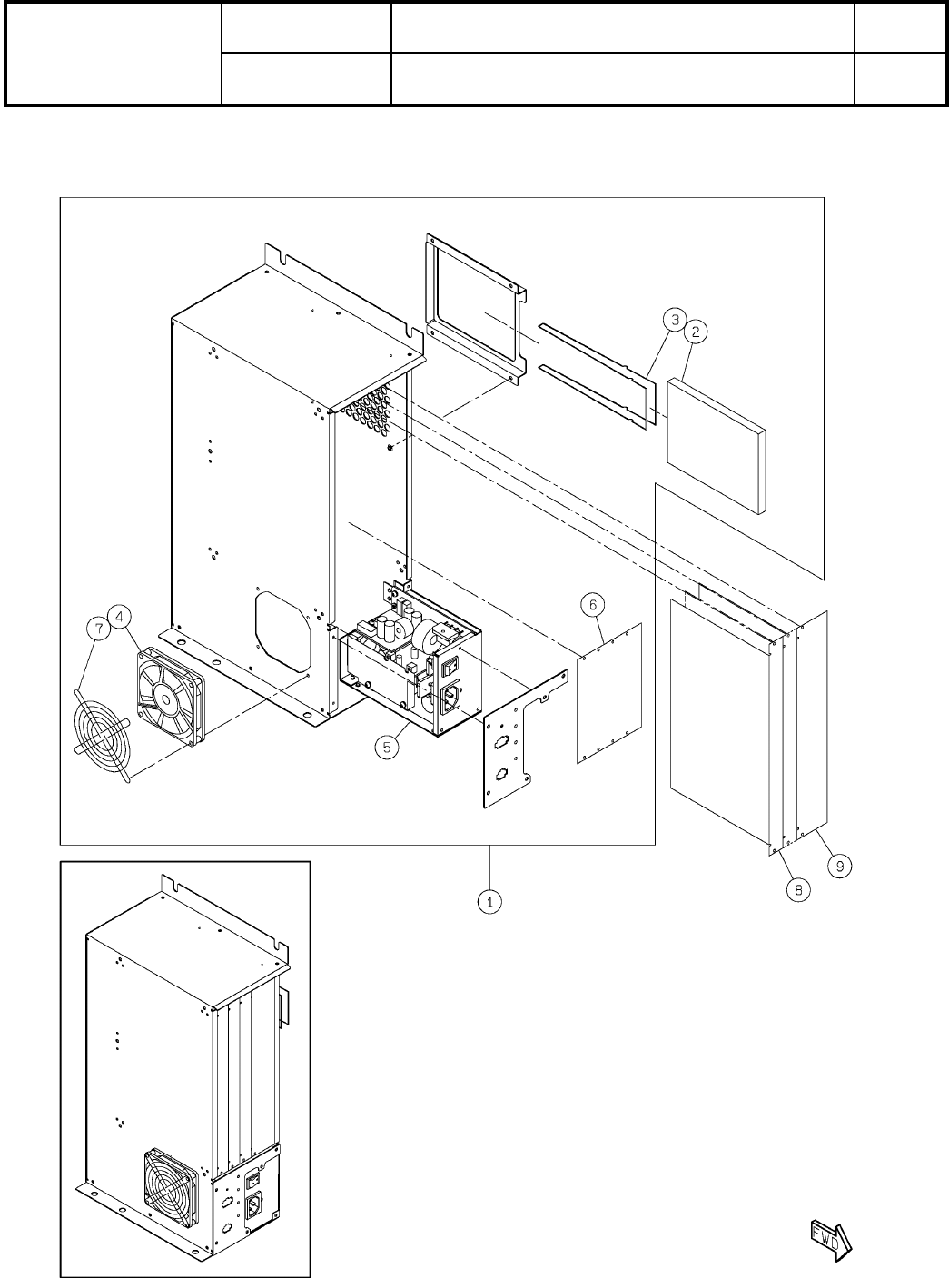

CPU BOX & 配線:NPM-WX
CPU BOX & Wiring:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA008685AA
セクションNo.
PARTS LAYOUT
Section No.
--
S21
( KMTKA008685AA-01 )
Ref
No.
Remarks R
1
Q'ty
4
CPU BOX & 配線:NPM-WX
CPU BOX & Wiring:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA008685AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
CPU BOX
1
1 MTKA007214AA
S
PBXCAB-BA-CA
FILTER
1
2 N210084432AA
SPRING
1
3 N210110264AA
FAN
1
4 N510063128AA 109P0812H7D11
POWER-SUPPLY
1
5 MTNC000139AA
S
MA17G
PCB-COM
1
6 N510037011AA NBC-7153-01
FAN-GUARD
1
7 KXF08K7AA00 109-049E
NCIO2 board(MEL)
1
8 MTKB000212AA
S
PNFCAD-EA
PCB-COM (kernel pre-installed):TYPE-7
1
9 MTKB000096AB
S
S22
--
( KMTKA008685AA-01 )
5
24V電源ユニット:NPM-WX
24V Power Supply Unit:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009560AA
セクションNo.
PARTS LAYOUT
Section No.
--
S23
( KMTKA009560AA-08 )
