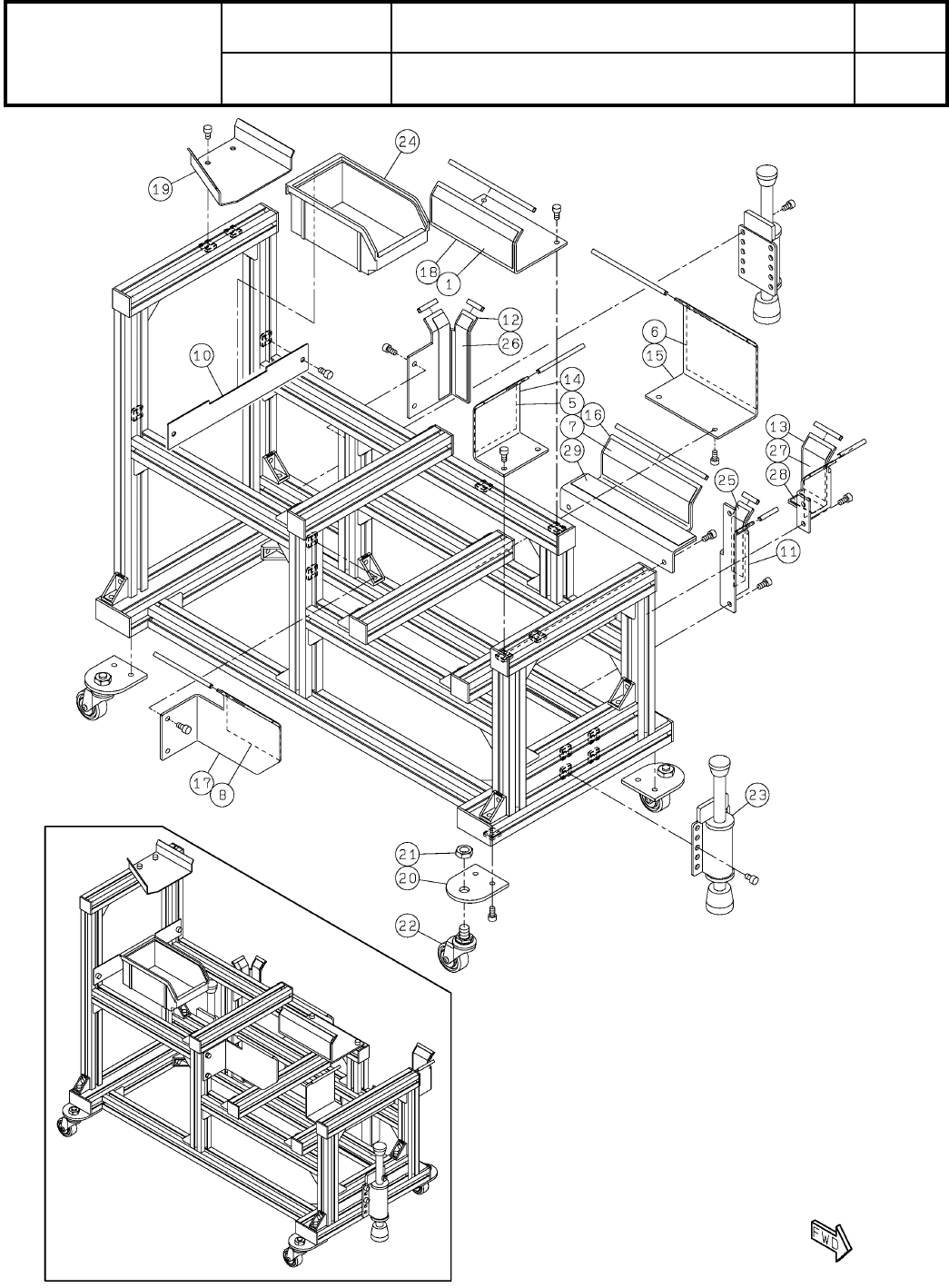

75-A 切替用台車ユニット(駆動部用):NPM-WX Change Support Cart for Drive U nit:NPM-W X パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA019425AA セクションNo. PARTS LAYOUT Section No. - - O307 ( KMTKA019425AA-01-1 )
Ref
No.
Remarks R
1
Q'ty
74
高さセンサ
HEIGHT SENSOR
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA005489AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
1
1 MTPA009198AA
PLATE
1
2 MTPB003342AA
SENSOR
1
3 MTNS000184AA
S
ZX2-LD50-51
SPACER
1
4 MTNK000653AA CL-404E
SPACER
2
5 N510064240AA ASL-435E
SPACER
1
6 MTNK002222AA ASL-440E
SPACER
1
7 MTNK002223AA CL-401.5E
BOLT
2
8 N510017534AA
SSS 003 Hexagon socket button head screw M4X6-10.9 A2J (Trivalent)
BOLT
1
9 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
CABLE-SUPPORT
1
10 MTNW000441AA TM3S8-C
CLIP
2
11 KXF0BLPAA00 TA1S8-M
O306
--
( KMTKA005489AA-03_WX )
75-A
切替用台車ユニット(駆動部用):NPM-WX
Change Support Cart for Drive Unit:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA019425AA
セクションNo.
PARTS LAYOUT
Section No.
--
O307
( KMTKA019425AA-01-1 )
Ref
No.
Remarks R
1
Q'ty
75-A
切替用台車ユニット(駆動部用):NPM-WX
Change Support Cart for Drive Unit:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA019425AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
SHEET
1
1 MTPZ001044AA
SHEET
1
5 MTPZ001042AA
SHEET
1
6 MTPZ001046AB
SHEET
1
7 MTPZ001045AB
SHEET
1
8 MTPZ001050AA
HOLDER
1
10 MTPB017071AB
GUIDE
1
11 MTPB017072AA
GUIDE
1
12 MTPB017073AA
GUIDE
1
13 MTPB017079AB
GUIDE
1
14 MTPB017074AA
GUIDE
1
15 MTPB017075AA
GUIDE
1
16 MTPB017076AA
GUIDE
1
17 MTPB017078AA
GUIDE
1
18 MTPB017077AA
GUIDE
1
19 MTPB017069AA
PLATE
4
20 N210125703AA
NUT
4
21 N510018925AA
Hexagon nut Type-3 Best class M12X1.25-6H-4T A2J (Trivalent)
CASTER
4
22 N510052845AA V20200A0000
STOPPER
2
23 N510052844AA W20916A0000
BOX
1
24 KXF0DX4LA00 190564KB-2EB
TAPE
2
25 N510012192AA #500AS20
TAPE
2
26 N510012192AA #500AS20
TAPE
2
27 N510012374AA #500AS40
TAPE
1
28 N510012192AA #500AS20
TAPE
1
29 N510053206AA #500AS30
