Ref No. Remarks R 1 Q'ty 8-B X軸:NPM-WX X-Ax is:NPM-W X ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA009640AA Part Nam e 備 考 セク ショ ンNo . PARTS LIST Section No. R 3 SHEET 4 1 MTPA014647AB P…

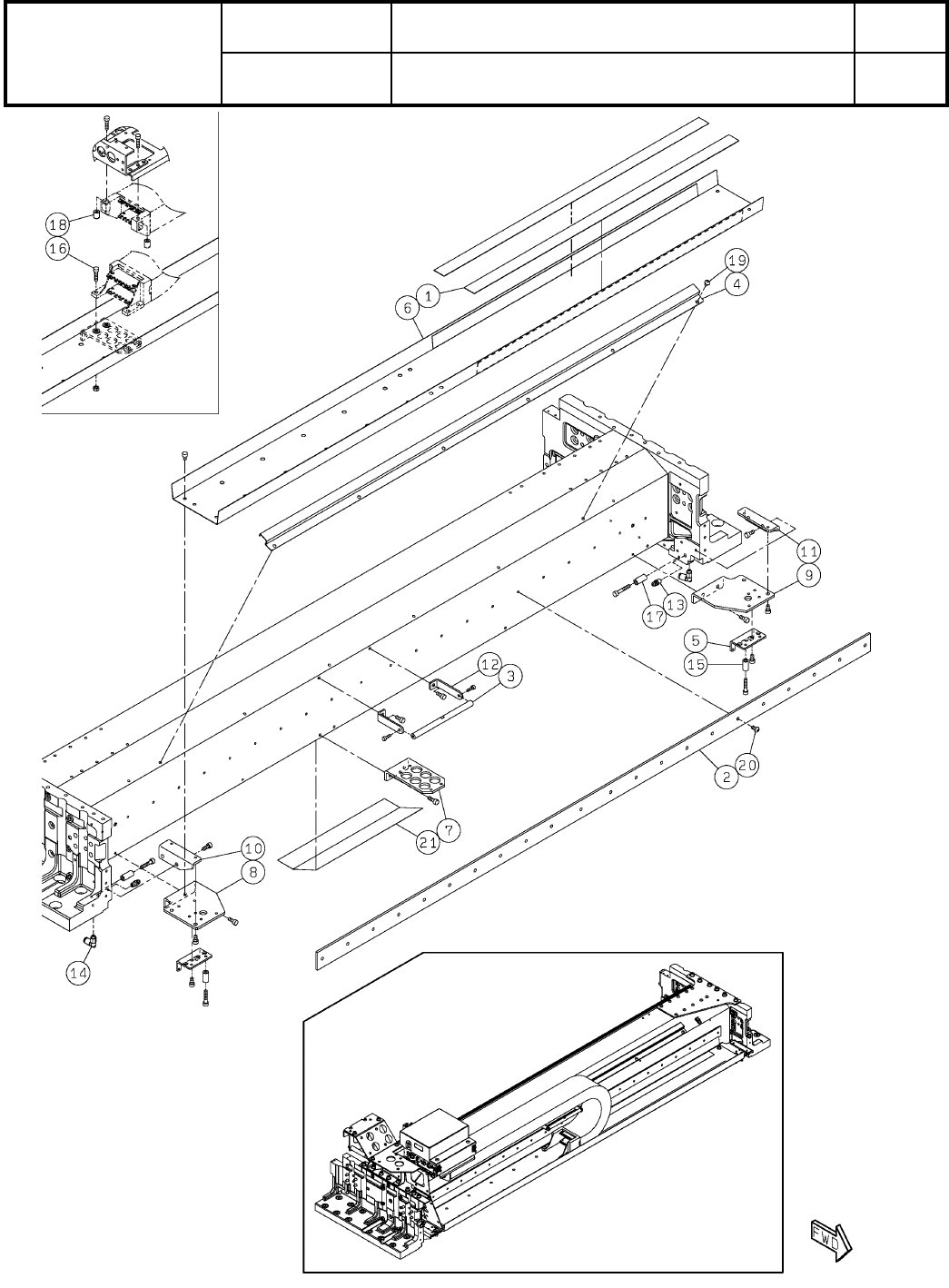

8-B
X軸:NPM-WX
X-Axis:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009640AA
セクションNo.
PARTS LAYOUT
Section No.
--
S31
( KMTKA009640AA-11-2 )
Ref
No.
Remarks R
1
Q'ty
8-B
X軸:NPM-WX
X-Axis:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA009640AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
SHEET
4
1 MTPA014647AB
PLATE
1
2 MTPA025312AA
HANDLE
1
3 MTPA001489AA
COVER
1
4 MTPB010917AA
BRACKET
2
5 MTPB010975AA
BRACKET
1
6 MTPB008459AD
BRACKET
1
7 MTPB008445AC
BRACKET
1
8 MTPB008458AD
BRACKET
1
9 MTPB008457AD
BRACKET
1
10 MTPB008455AC
BRACKET
1
11 MTPB008456AC
BRACKET
2
12 N210190915AB
GREASE-NIPPLE
2
13 N560AMT6-130 A-MT6X1-Type(M6X1)
JOINT
2
14 N510066662AA KQ2L04-M5A
SPACER
2
15 N510017099AA CB-415E
BOLT
6
16 MTNK000558AA
Hexagon socket head cap screw M4X16-10.9 A2J (Trivalent) (MEC process
SPACER
2
17 MTNK001678AA CL-418E
SPACER
2
18 MTNK003431AA ARF-410SE
BOLT
6
19 N510017533AA
SSS 003 Hexagon socket button head screw M4X5-10.9 A2J (Trivalent)
BOLT
22
20 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
SHEET
1
21 MTPA030045AB
S32
--
( KMTKA009640AA-11-2 )

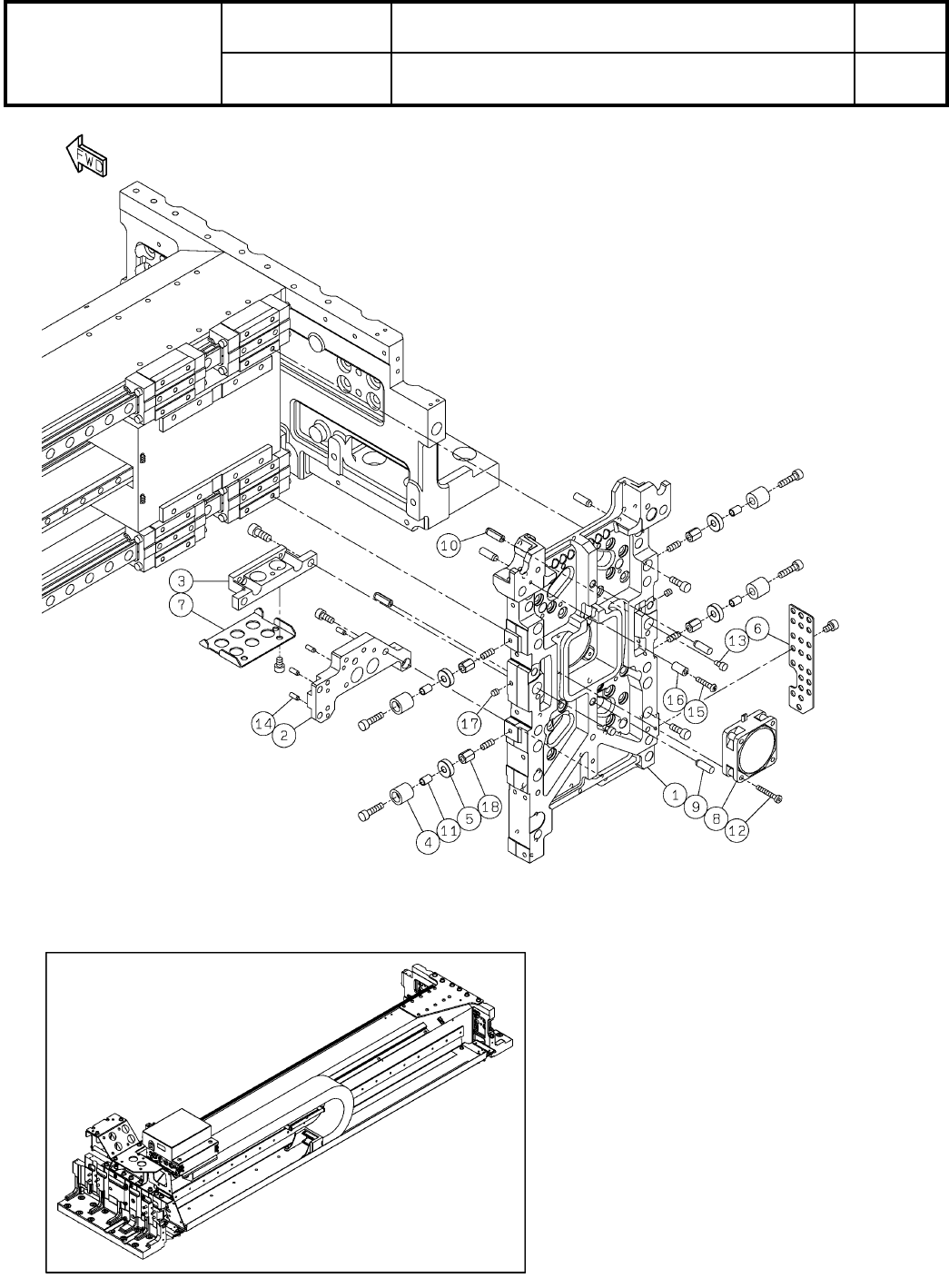

8-C
X軸:NPM-WX
X-Axis:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA009640AA
セクションNo.
PARTS LAYOUT
Section No.
--
S33
( KMTKA009640AA-11-3 )
