N7202A066B - 第555页
Ref No. Remarks R 1 Q'ty 76-D 切替用台車ユニット(支持部用):NPM-WX Change Support Cart for Support Unit:NPM -W X ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA019647AA Part Nam e 備 考 セク ショ ンNo . PARTS L…
76-D

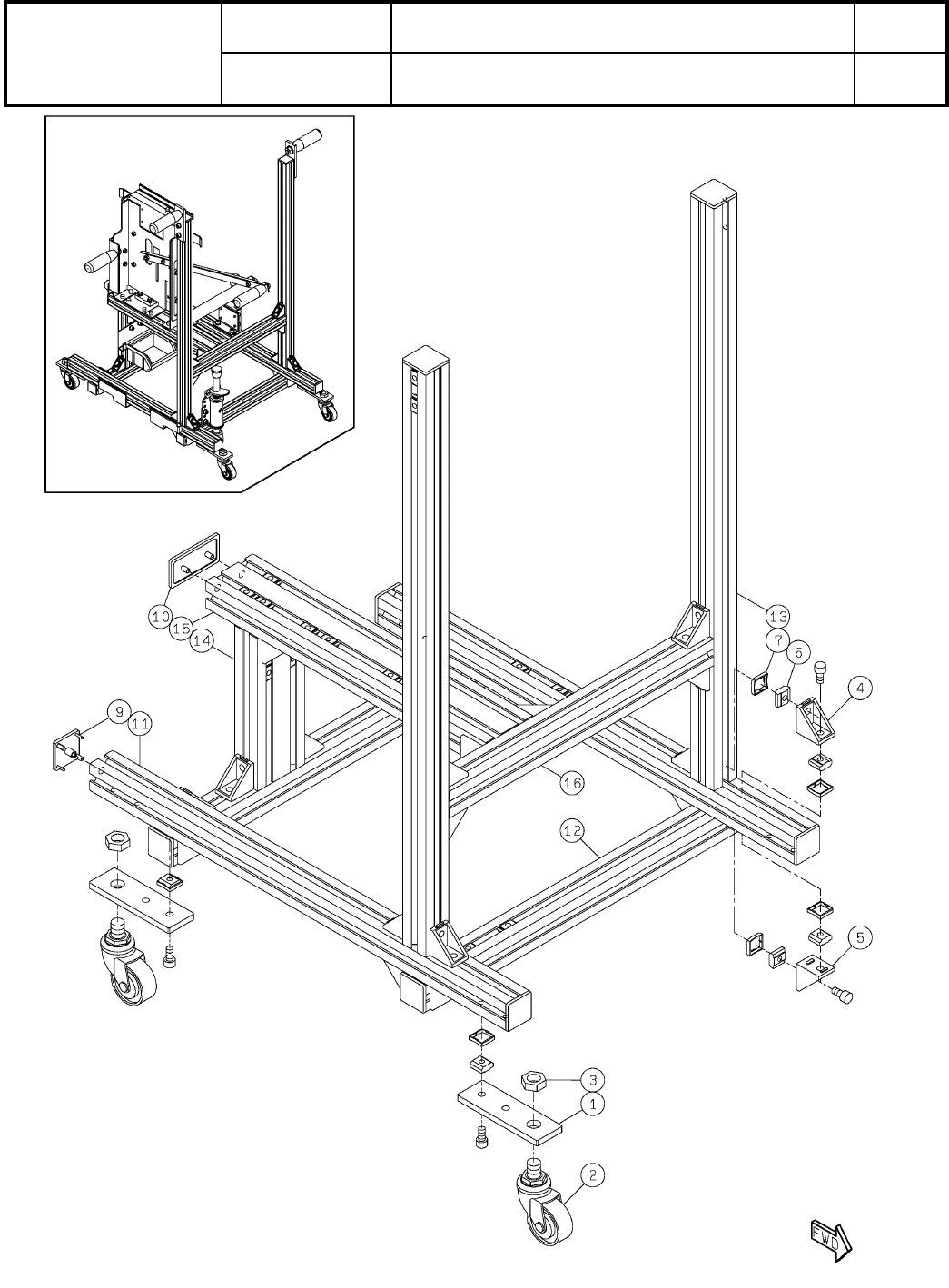

切替用台車ユニット(支持部用):NPM-WX
Change Support Cart for Support Unit:NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA019647AA
セクションNo.
PARTS LAYOUT
Section No.
--
O317
( KMTKA019647AA-04-4 )
Ref
No.
Remarks R
1
Q'ty
76-D
切替用台車ユニット(支持部用):NPM-WX
Change Support Cart for Support Unit:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA019647AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
4
1 MTPA027401AA
CASTER
4
2 N510052845AA V20200A0000
NUT
4
3 N510018925AA
Hexagon nut Type-3 Best class M12X1.25-6H-4T A2J (Trivalent)
BRACKET
13
4 KXF0ATEAA00 SFJ-018
BRACKET
8
5 MTNK001956AA SFJ-045
NUT
76
6 KXF0ATGAA00 SFB-002
CAP
76
7 KXF0ATFAA00 SFA-906
CAP
10
9 N510057510AA SFA-033B
CAP
1
10 KXF0ARXAA00 SFA-005
FRAME
2
11 N510008366AA SFF-304 L=520
FRAME
2
12 N510016783AA SFF-304 L=390
FRAME
2
13 N510006641AA SFF-304 L=630
FRAME
1
14 MTNK003884AA SFF-364 L=165
FRAME
1
15 N510028118AA SFF-364 L=350
FRAME
1
16 MTNK003888AA SFF-304 L=330
O318
--
( KMTKA019647AA-04-4 )
77-A
下受けピン自動交換ユニット:NPM-WXS
Support Pin Automatic Change Unit:NPM-WXS
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA020632AA
セクションNo.
PARTS LAYOUT
Section No.
--
O319
( KMTKA020632AA-00-1 )
