N7202A066B - 第562页
77-D 下受けピン自動交換ユニット:NPM-WXS Support Pin Automatic Change Unit:NPM -W XS パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA020632AA セクションNo. PARTS LAYOUT Section No. - - O325 ( KMTKA020632AA-00-4 )
Ref
No.
Remarks R
1
Q'ty
77-C
下受けピン自動交換ユニット:NPM-WXS
Support Pin Automatic Change Unit:NPM-WXS
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA020632AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
Support Pin Nozzle(No.1100)
1
1 N610144866AB
Nozzle(No.1100)
1
2 N610144868AB
SCREW
1
3KXFB0F1MA00
PAD
1
4 N510064162AA ZP2-B08AUF
O324
--
( KMTKA020632AA-00-3 )
77-D
下受けピン自動交換ユニット:NPM-WXS
Support Pin Automatic Change Unit:NPM-WXS
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA020632AA
セクションNo.
PARTS LAYOUT
Section No.
--
O325
( KMTKA020632AA-00-4 )
Ref
No.
Remarks R
1
Q'ty
77-D
下受けピン自動交換ユニット:NPM-WXS
Support Pin Automatic Change Unit:NPM-WXS
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA020632AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3

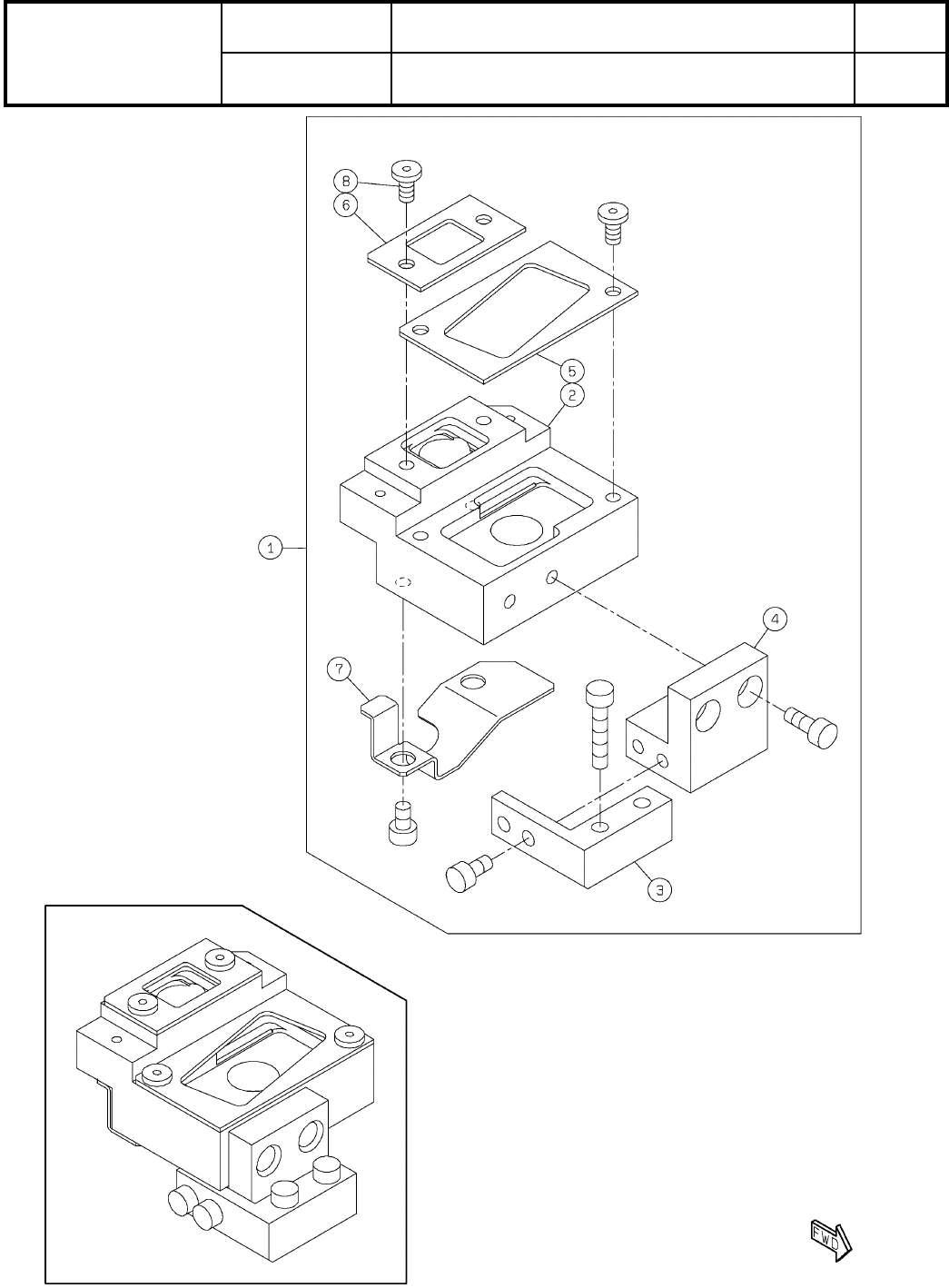

Support Pin Nozzle Changer:NPM-W2S
1
1 MTKA016239AA
HOLDER
1
2 N210166791AF
BLOCK
1
3 MTPA014500AA
BLOCK
1
4 MTPA014620AA
PLATE
1
5 N210166793AA
PLATE
1
6 N210166794AB
COVER
1
7 MTPB007952AA
BOLT
4
8 N510056643AA SPECIAL LOW HEAD CAP M3X6L(SCM435.Fe3O4)
O326
--
( KMTKA020632AA-00-4 )
