Ref No. Remark s R 1 Q'ty 77-E 下受けピン自動交換ユニット:NPM-WXS Support Pin Automatic Change Unit:NPM -W XS ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Name キット名称 MTKA020632AA Part Nam e 備 考 セク ショ ンNo . PARTS LIS…

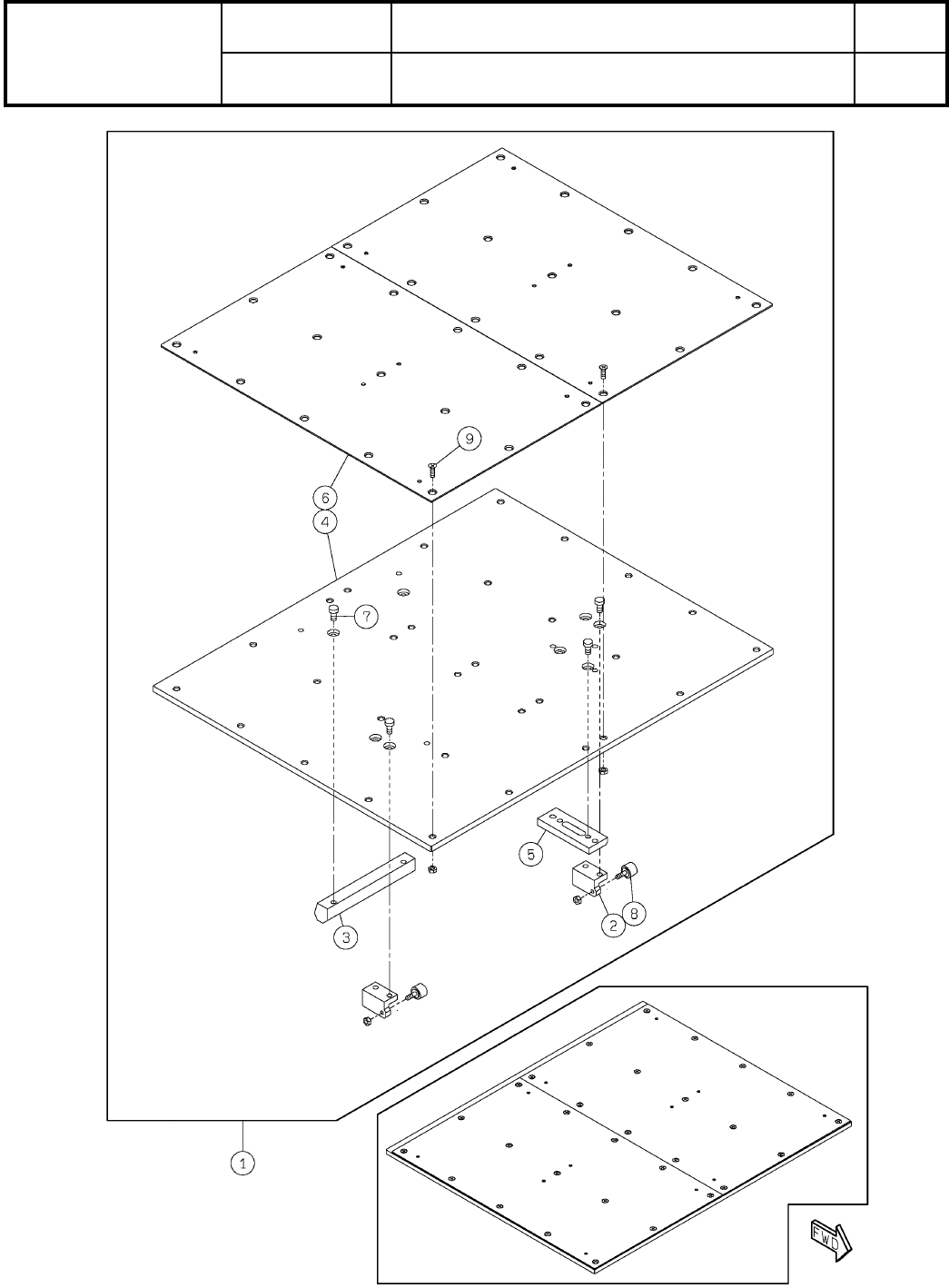

77-E
下受けピン自動交換ユニット:NPM-WXS
Support Pin Automatic Change Unit:NPM-WXS
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA020632AA
セクションNo.
PARTS LAYOUT
Section No.
--
O327
( KMTKA020632AA-00-5 )
Ref
No.
Remarks R
1
Q'ty
77-E
下受けピン自動交換ユニット:NPM-WXS
Support Pin Automatic Change Unit:NPM-WXS
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA020632AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
Board Support Block Automatic Change
1
1 MTKA007655AA
BRACKET
2
2 MTPA012825AA
BRACKET
1
3 MTPA012826AA
PLATE
1
4 MTPA011797AB
BLOCK
1
5 N210165840AC
PLATE(NPM-DX)
2
7 MTKA007649AA
BOLT
8
8 N510067772AA Low Head Cap Screw M4X6-8.8 A2J(Trivalent)
CAM-FOLLOWER
2
9 KXF00BFAA00 CF3UU-A
BOLT
30
10 N510017610AA
Hexagon socket Flat head bolt M3X10-10.9 A2J (Trivalent)
BOLT
22
11 XVE3B4VW Hexagon socket head cap screw M3X4-A2-70
O328
--
( KMTKA020632AA-00-5 )
77-F
下受けピン自動交換ユニット:NPM-WXS
Support Pin Automatic Change Unit:NPM-WXS
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA020632AA
セクションNo.
PARTS LAYOUT
Section No.
--
O329
( KMTKA020632AA-00-6 )
