9 XY軸制御:NPM-WX XY -Axis (H):NPM-W X パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA012700AA セクションNo. PARTS LAYOUT Section No. - - S37 ( KMTKA012700AA-03 )
Ref
No.
Remarks R
1
Q'ty
8-D
X軸:NPM-WX
X-Axis:NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA009640AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
2
1 MTKP011203AA
SPACER
2
2 MTKP011204AA
BRACKET
1
3 MTPB002990AB
BRACKET
1
4 MTPB008447AE
BRACKET
1
5 MTPB001093AA
BRACKET
1
6 MTPB008446AE
COVER
1
7 MTPB008654AB
COVER
1
8 MTPB008653AC
COUPLER
1
9 MTNP000908AA MA-MS-SCL4-06X08-A
SPACER
4
10 N510065911AA CL-515E
GREASE-NIPPLE
4
11 N560AMT6-130 A-MT6X1-Type(M6X1)
JOINT
4
12 N510066524AA KQ2H04-M5A
SPACER
2
13 N510036999AA ASF-2605E
SPACER
1
14 N510019918AA CF-406E
SPACER
2
15 MTNK001428AA CL-402.5E
SPACER
4
16 MTNK000653AA CL-404E
SPACER
4
17 N510019892AA ASF-412E
SPACER
2
18 N510062648AA CL-303E
BOLT
4
19 N510017520AA
Hexagon socket button head screw M4X16-10.9 A2J (Trivalent)
SCREW
6
20 N510018278AA
Cross recessed Truss head machine screw M4X5-4.8 A2S (Trivalent)
BOLT
11
21 N510017533AA
SSS 003 Hexagon socket button head screw M4X5-10.9 A2J (Trivalent)
BOLT
1
22 N510017536AA
SSS 003 Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
CABLE-SUPPORT
1
23 N510041957AA TM2S8-M
S36
--
( KMTKA009640AA-11-4 )
9
XY軸制御:NPM-WX
XY-Axis (H):NPM-WX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA012700AA
セクションNo.
PARTS LAYOUT
Section No.
--
S37
( KMTKA012700AA-03 )
Ref
No.
Remarks R
1
Q'ty
9
XY軸制御:NPM-WX
XY-Axis (H):NPM-WX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA012700AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3

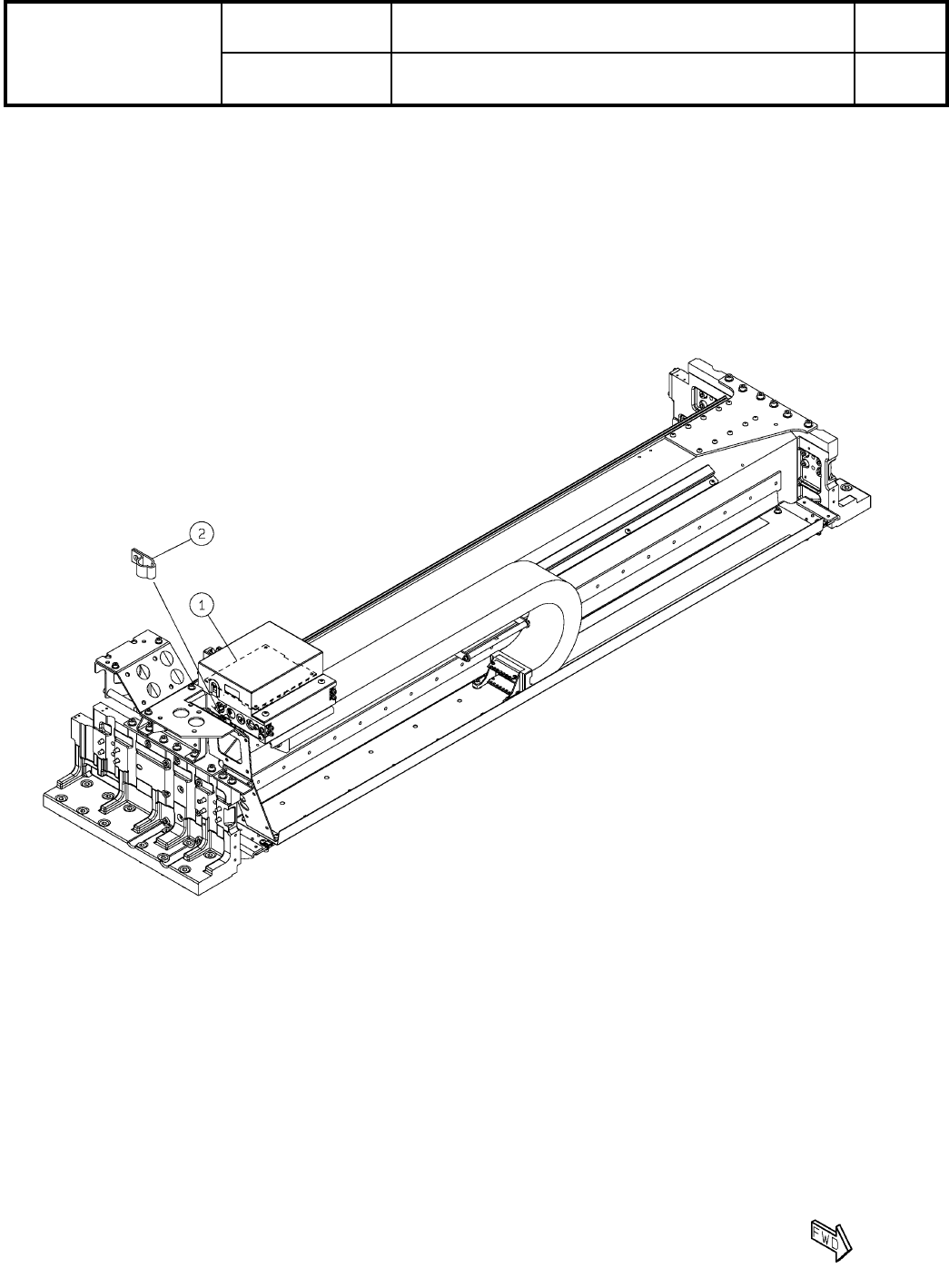

Camera Link cable relay unit
1
1 MTKA007364AB
SHIELD
1
2 KXFP6GNSA00 FGC-8-M4
S38
--
( KMTKA012700AA-03 )
