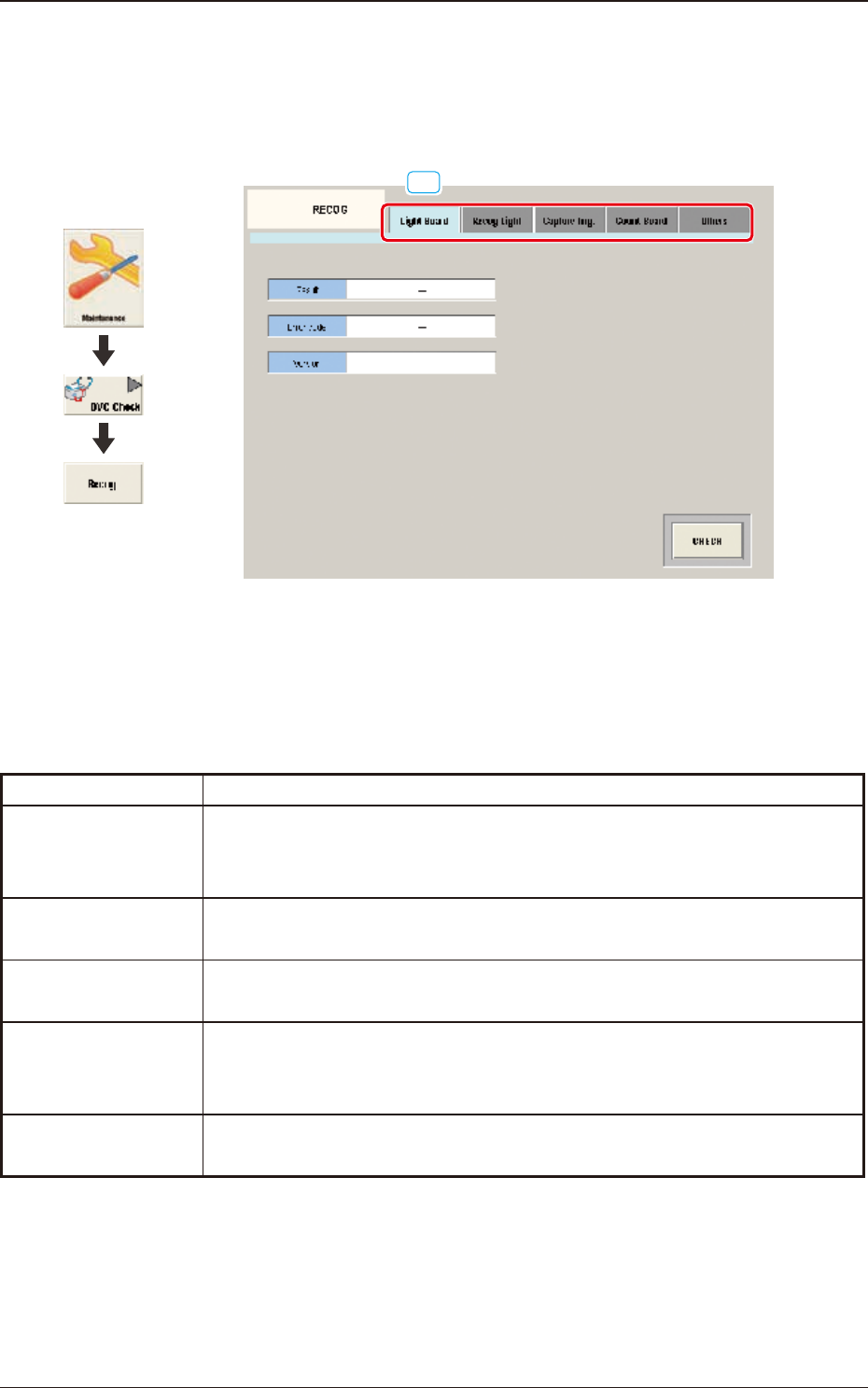

6.3 Schermata "RECOG"
Questa schermata permette di controllare i segnali I/O per il riconoscimento
componenti e PEC.
[1]
F3A71
[1] Schede
La schermata "RECOG" è dotata delle seguenti cinque schede.
Quando è premuta ciascuna scheda, è visualizzata la scheda corrispondente.
Schede Descrizione
Light Board
La scheda corrispondente permette all'operatore di diagnosticare
l'illuminazione.
Recog Light
La scheda corrispondente permette all'operatore di controllare l'illuminazione
di riconoscimento componenti o l'illuminazione di riconoscimento PEC.
Capture Img.
La scheda corrispondente permette all'operatore di controllare la telecamera
di riconoscimento componenti o la telecamera di riconoscimento PEC.
Count Board
In questa scheda è vericato il valore del conteggio dell’asse e sono
confermate le condizioni di collegamento del lo e le condizioni del contatore
schede.
Others
In questa scheda è eseguito il controllo licenza lettore codice a barre 2D
opzionale (GS-DL100).
T3A11
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-89
6.3.1 Scheda "Light Board"
[1]
[2]
[4]
[3]
F3A72
[1] Result
È visualizzato il risultato del controllo illuminazione scheda.
[2] Error code
È visualizzato il codice di errore illuminazione scheda.
[3] Version
Quando è eseguita la diagnostica e il risultato non evidenzia alcun
problema, è visualizzata la versione del rmware del pannello di controllo
dell'illuminazione.
[4] Tasto [CHECK]
Quando è premuto questo tasto, è eseguito il controllo illuminazione scheda.
1303-001
6.3 Schermata "RECOG"
Grafica dello
svolgimento
3OM-1842
1-90
6.3.2 Scheda "Recog Light"
[1]
F3A73
[1] Schede
La schermata "Recog Light" è dotata delle seguenti due schede. Quando è
premuta ciascuna scheda, è visualizzata la scheda corrispondente.
Schede Descrizione
Cmp. Recog
Questa scheda permette di accendere l'illuminazione di riconoscimento
componenti nell'unità minima, e di confermare le condizioni di
collegamento del lo e le condizioni di illuminazione.
PEC Recog
Questa scheda permette di accendere l'illuminazione di riconoscimento
PEC, e di confermare le condizioni di collegamento del lo e le condizioni
di illuminazione.
T3A12
