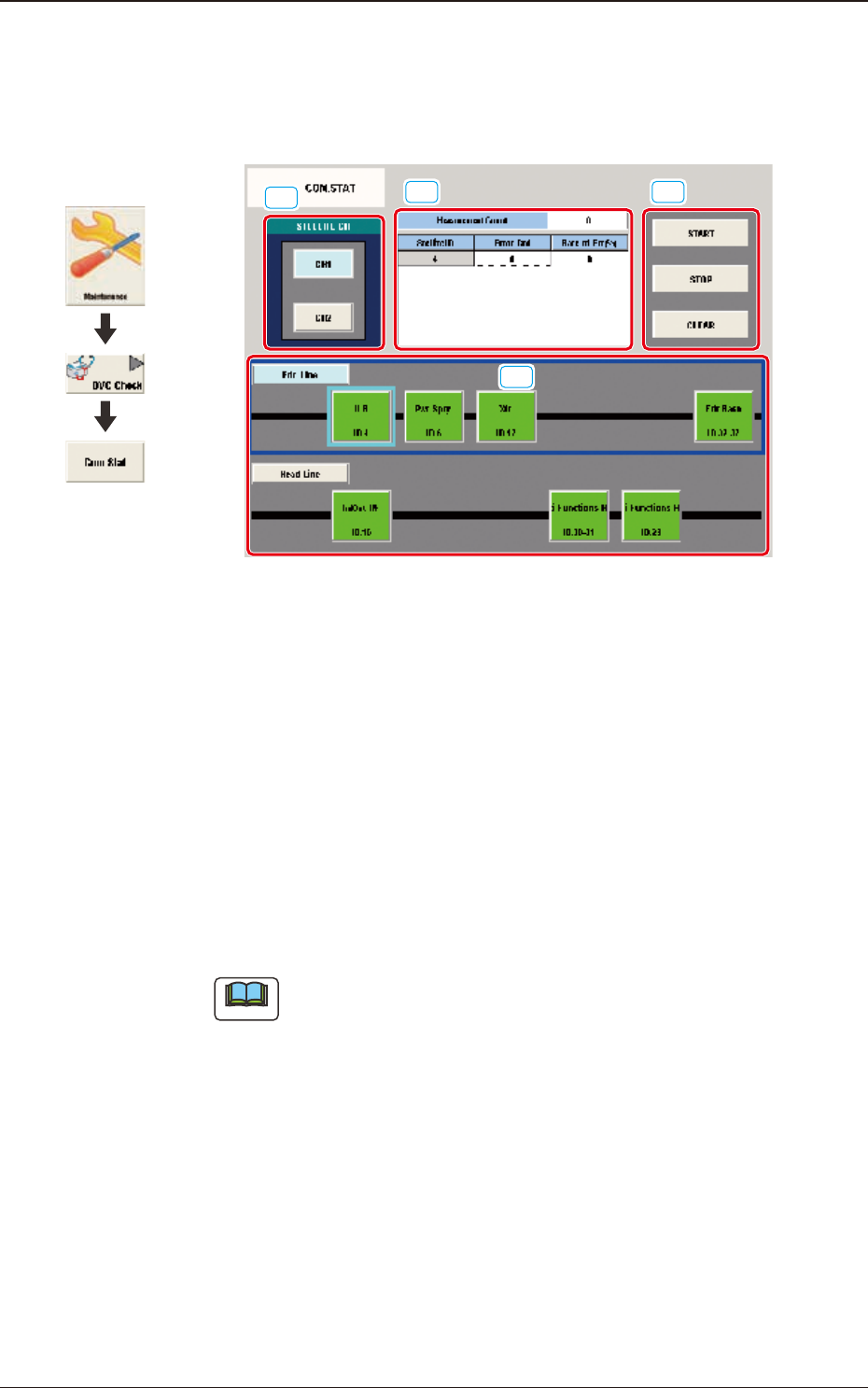

6.4 Schermata "COM.STAT"
La schermata corrispondente permette di controllare lo stato di comunicazione di
ciascuna sezione.
[1]
[2]
[3] [4]
F3A81
[1] STELLITE CH
Ciascun blocco nell'immagine graca della macchina è dotato di un tasto di
funzione.
Quando è premuto un tasto, è selezionata il blocco corrispondente.
[2] Tasto [Fdr. Line] e [Head Line]
Ciascun tasto satellite
Quando è premuto il tasto [Fdr. Line], è attivato ciascun tasto satellite della
linea caricatori. Premendo il tasto [Head Line], è attivo ciascun tasto satellite
della linea testine.
Premere il tasto [Fdr. Line] o [Head Line] e selezionare il satellite voluto.
Note
Sono visualizzati diversi satelliti in risposta al blocco selezionato al punto
[1].
6.4 Schermata "COM.STAT"
Grafica dello
svolgimento
3OM-1842
1-1001303-001
[3] Campo "Measurement Count"
È visualizzato lo stato del satellite selezionato al punto [2].
[4] Tasti [START], [STOP] e [CLEAR]
Tasto [START]
Quando è premuto questo tasto, il controllo errori è eseguito ogni 10
millesimi di secondo.
Tasto [STOP]
Quando è premuto questo tasto, l'operazione di controllo è arrestata.
Tasto [CLEAR]
Quando è premuto questo tasto, i valori delle caselle "Measurement Count" e
"Error Cnt" sono azzerati "0" (zero).
6.4 Schermata "COM.STAT"
3OM-1842
1-1011303-001

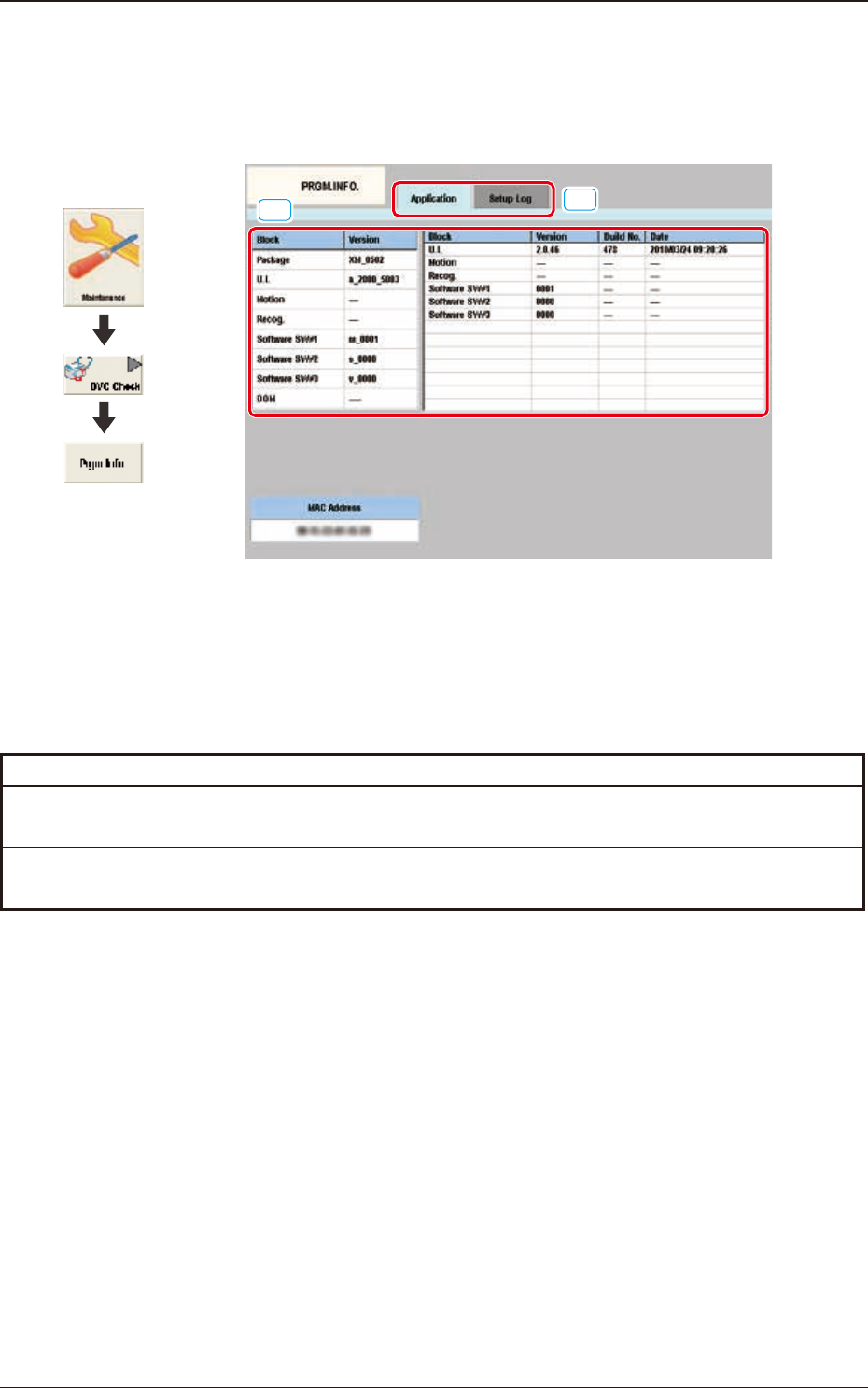

6.5 Schermata "PRGM.INFO."
Questa schermata visualizza le informazioni sul programma corrente e i log
impostazioni utilizzati per la macchina.
[1]
[2]
F3A82
[1] Schede
La schermata "PRGM.INFO." è dotata delle seguenti due schede.
Quando è premuta ciascuna scheda, è visualizzata la scheda corrispondente.
Schede Descrizione
Application
Quando è premuto questo tasto, è visualizzata la schermata "Application".
Setup Log
Quando è premuto questo tasto, è visualizzata la schermata "Setup Log".
T3A14
[2] Schermata "PRGM.INFO."
Questa schermata visualizza alcune informazioni corrispondenti alla
selezione dei tasti.
Grafica dello
svolgimento
6.5 Schermata "PRGM.INFO."
