3OM-1842 2-5 1303-001 2.1.1 Scheda "Support pin up/dn" [1] F3B4 [1] BL [mm] BR [mm] Questi sono i dati di compensazione della posizione di origine dell'asse di sollevamento/abbassamento del perno di suppor…
3OM-1842
2-41303-001

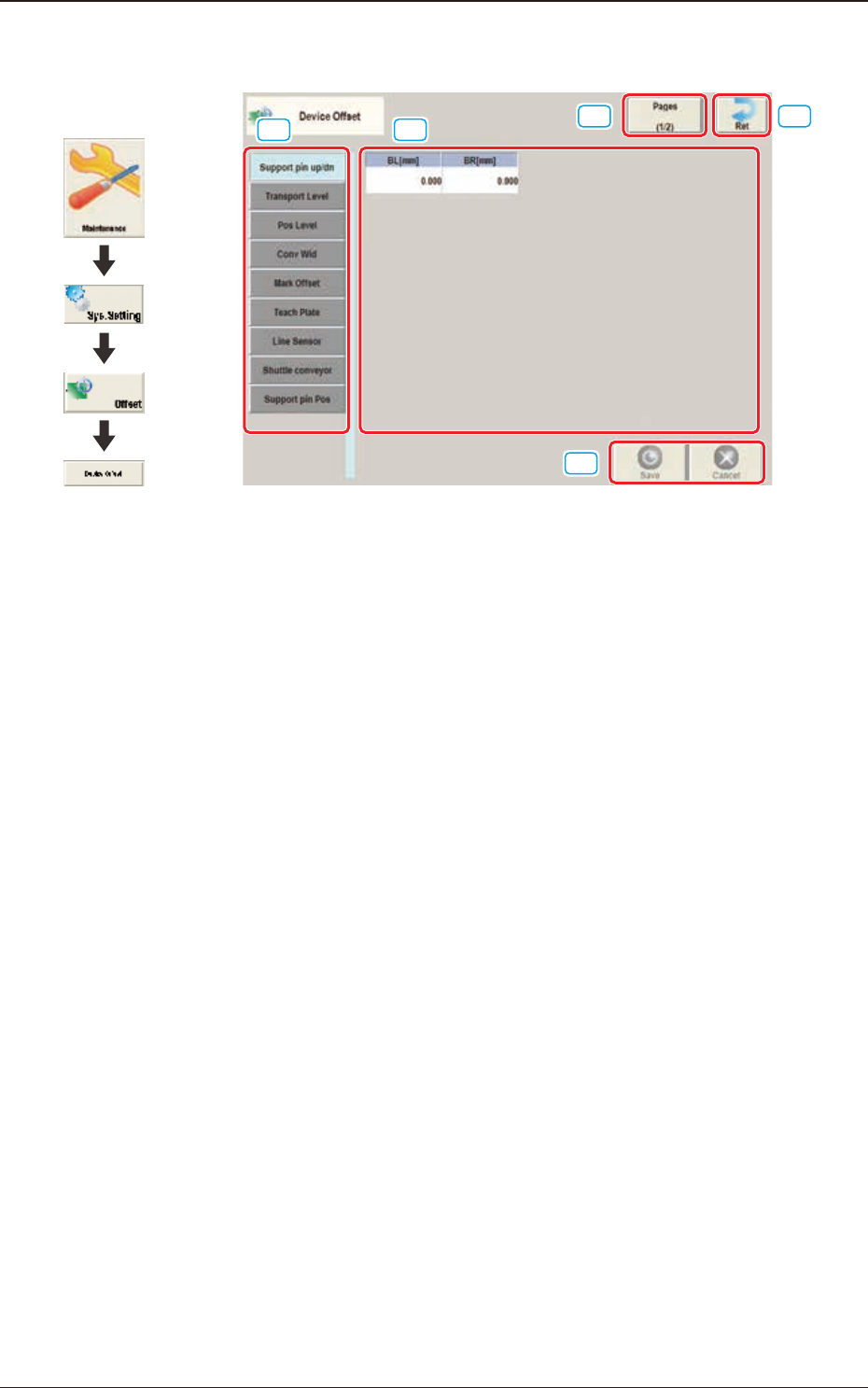

2.1 Schermata "Device Offset"
[1] [2]
[3]
[5]
[4]
F3B3
[1] Scheda di selezione compensazione
Quando è premuto questo tasto, sono visualizzati i dati di compensazione
della scheda selezionata.
[2] Sezione visualizzazione dati di compensazione
In questa sezione sono visualizzati i dati di compensazione selezionati al
punto [1].
[3] Tasto di cambio pagina
Utilizzando questo tasto si cambia la pagina di modica compensazione.
[4] Tasto [Ret]
Quando è premuto questo tasto, si ritorna alla schermata "Offset Data".
[5] Tasto [Save]
Quando è premuto questo tasto, i dati inseriti sono salvati.
Tasto [Cancel]
Quando è premuto questo tasto, i dati inseriti sono annullati e si torna ai dati
salvati.
Grafica dello
svolgimento
2.1 Schermata "Device Offset"
3OM-1842
2-51303-001
2.1.1 Scheda "Support pin up/dn"
[1]
F3B4
[1] BL [mm]
BR [mm]
Questi sono i dati di compensazione della posizione di origine dell'asse di
sollevamento/abbassamento del perno di supporto che sale o scende durante
il posizionamento della PCB.
Un valore positivo (+) diminuisce la corsa ascendente durante il
posizionamento della PCB.
Grafica dello
svolgimento
2.1 Schermata "Device Offset"
3OM-1842
2-61303-001

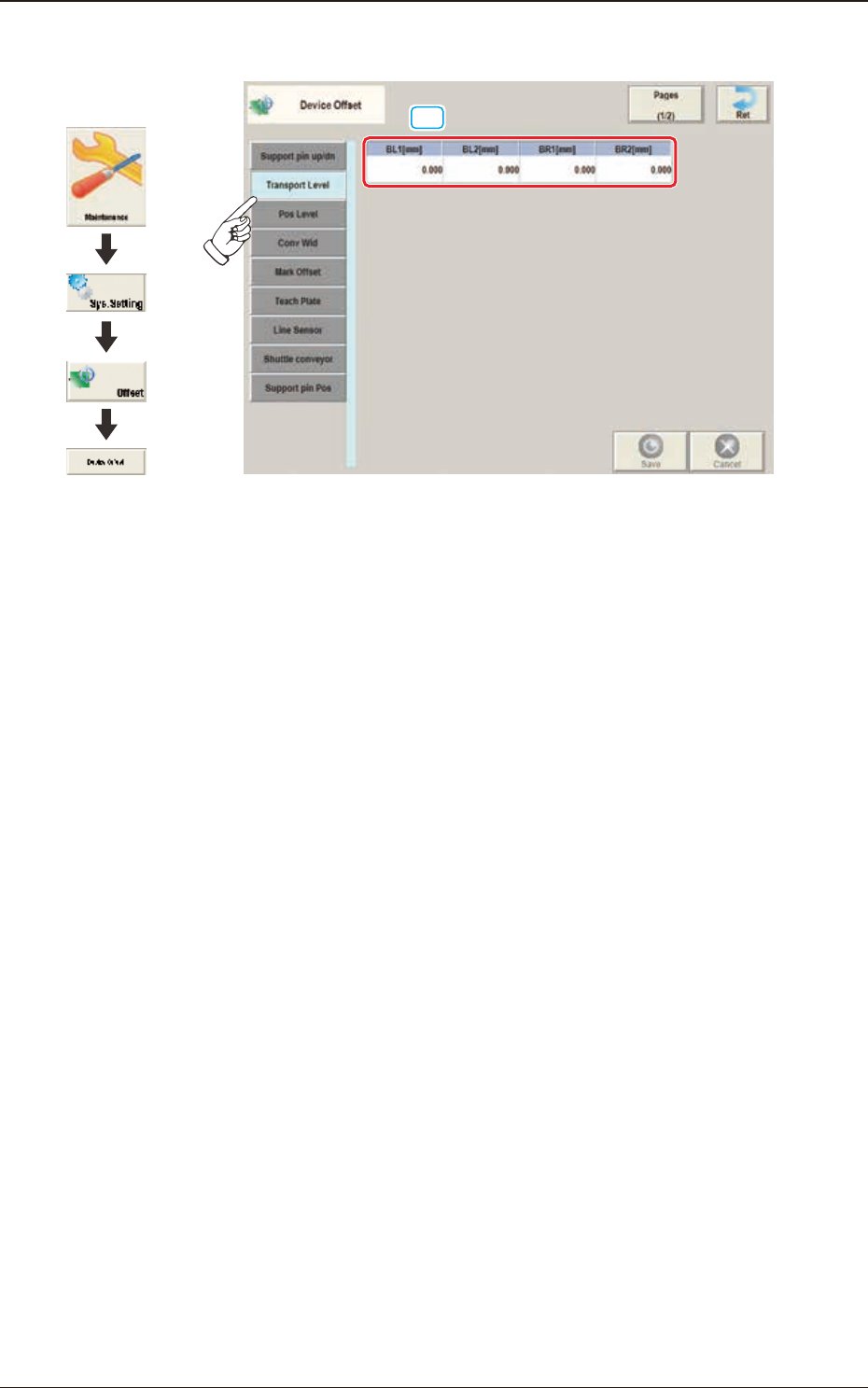

2.1.2 Scheda "Transport Level"
[1]
F3B5
[1] BL1 [mm]
BL2 [mm]
BR1 [mm]
BR2 [mm]
Ciascun parametro è utilizzato per correggere le deviazioni di posizione di
posizionamento di trasferimento PCB rispetto al sollevamento/abbassamento
del pin di supporto.
Grafica dello
svolgimento
2.1 Schermata "Device Offset"
