3OM-1842 2-26 1303-001 2.4 Schermata "Beam" [1] [2] [3] [6] [7] [4] [5] F3B26 [1] X (Orizzontale) e Y (V erticale) [mm] I parametri impostati sono utilizzati per regolare la deviazione di posizione in base alle…
3OM-1842
2-251303-001
2.3 Schermata "Feeder A" e "Feeder B"
[4] Tasto [Ret]
Quando è premuto questo tasto, si ritorna alla schermata "Offset Data".
[5] Tasto [Save]
Quando è premuto questo tasto, i dati inseriti sono salvati.
Tasto [Cancel]
Quando è premuto questo tasto, i dati inseriti sono annullati e si torna ai dati
salvati.
3OM-1842
2-261303-001

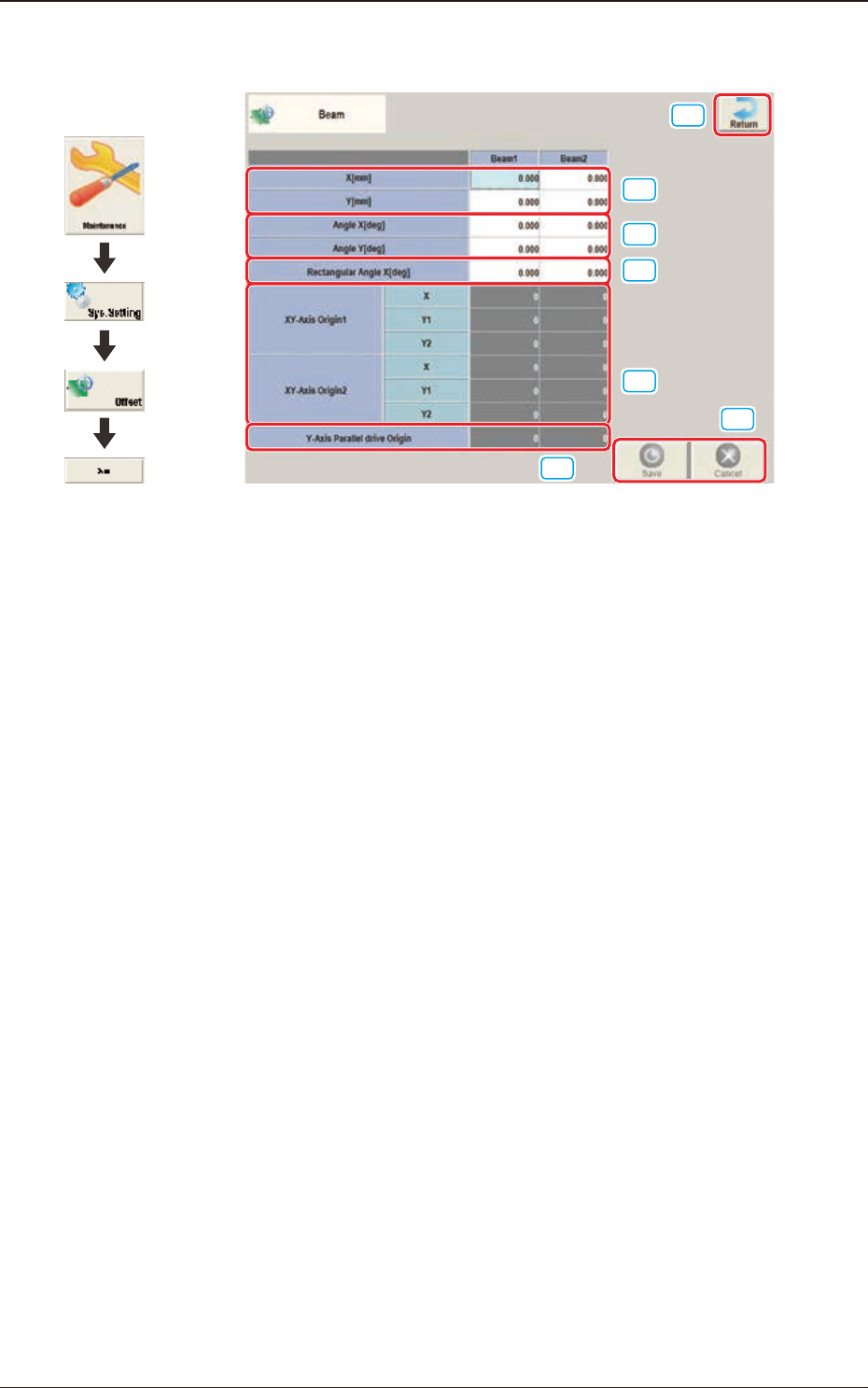

2.4 Schermata "Beam"
[1]
[2]
[3]
[6]
[7]
[4]
[5]
F3B26
[1] X (Orizzontale) e Y (Verticale) [mm]
I parametri impostati sono utilizzati per regolare la deviazione di posizione in
base alle dimensioni di progettazione rappresentanti la distanza tra l'origine
coordinate di riferimento della macchina e il centro della telecamera di
riconoscimento PEC all'origine della testina.
2.4 Schermata "Beam"
Grafica dello
svolgimento
3OM-1842
2-271303-001
2.4 Schermata "Beam"

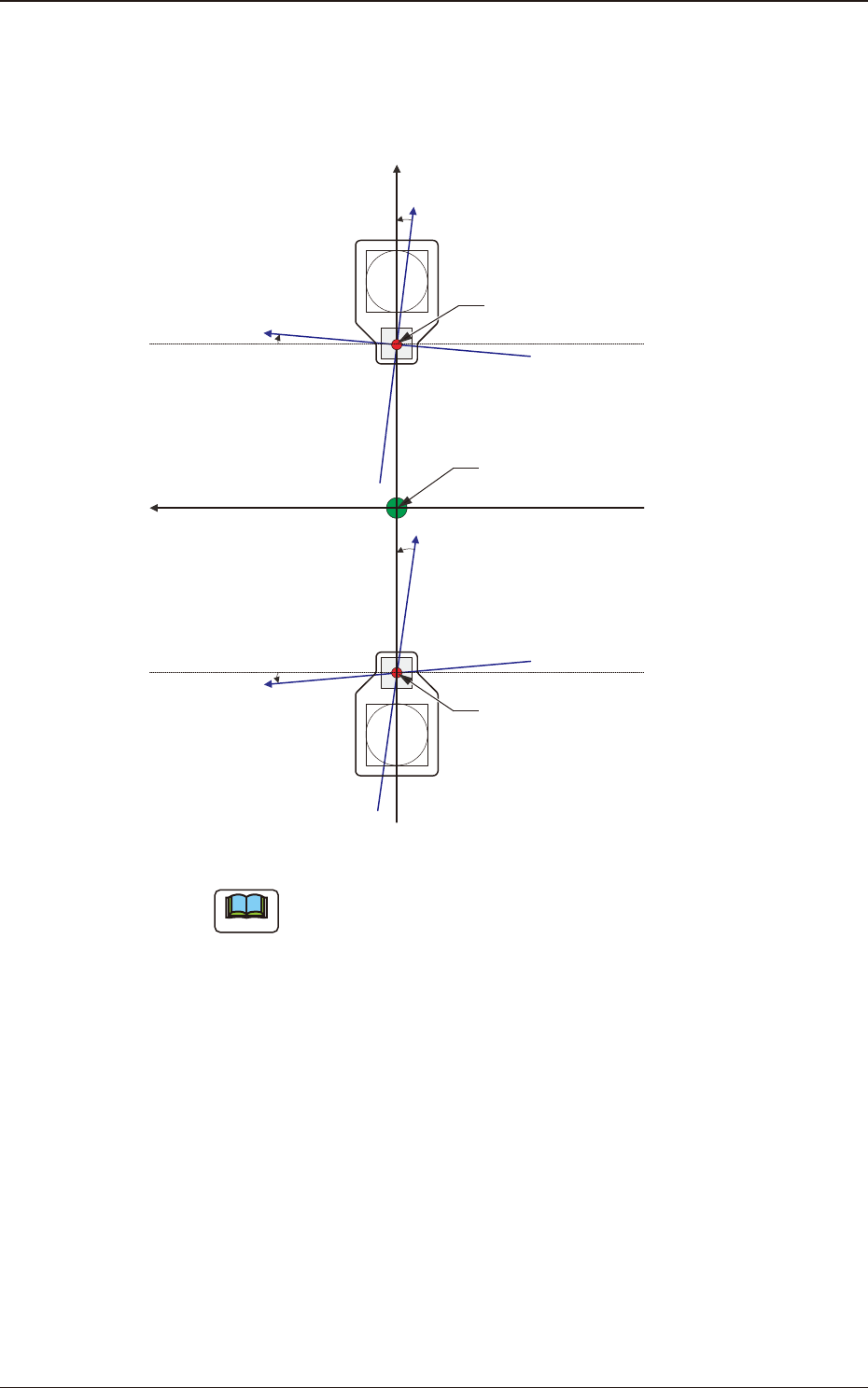

[2] Angle X e Angle Y [deg]
I parametri impostati sono utilizzati per regolare gli assi X e Y sul sistema di
coordinate di riferimento della macchina.
Xm(+)
Ym(+)
Yb(+)
Xb(+)
Yb(+)
Xb(+)
Origine testina
Pm. Origine coordinate
di riferimento macchina
Origine testina
Xm-Ym
Xb-Yb
: Sistema di coordinate di
riferimento macchina
: Sistema di coordinate
asse reale
F3B27
Note
Nella casella "Angle X [deg]" e "Angle Y [deg]" deve essere inserito
un segno più quando il sistema di coordinate dell’asse reale è inclinato
in senso antiorario (basato sul sistema di coordinate di riferimento della
macchina).
