3OM-1842
2-691303-001

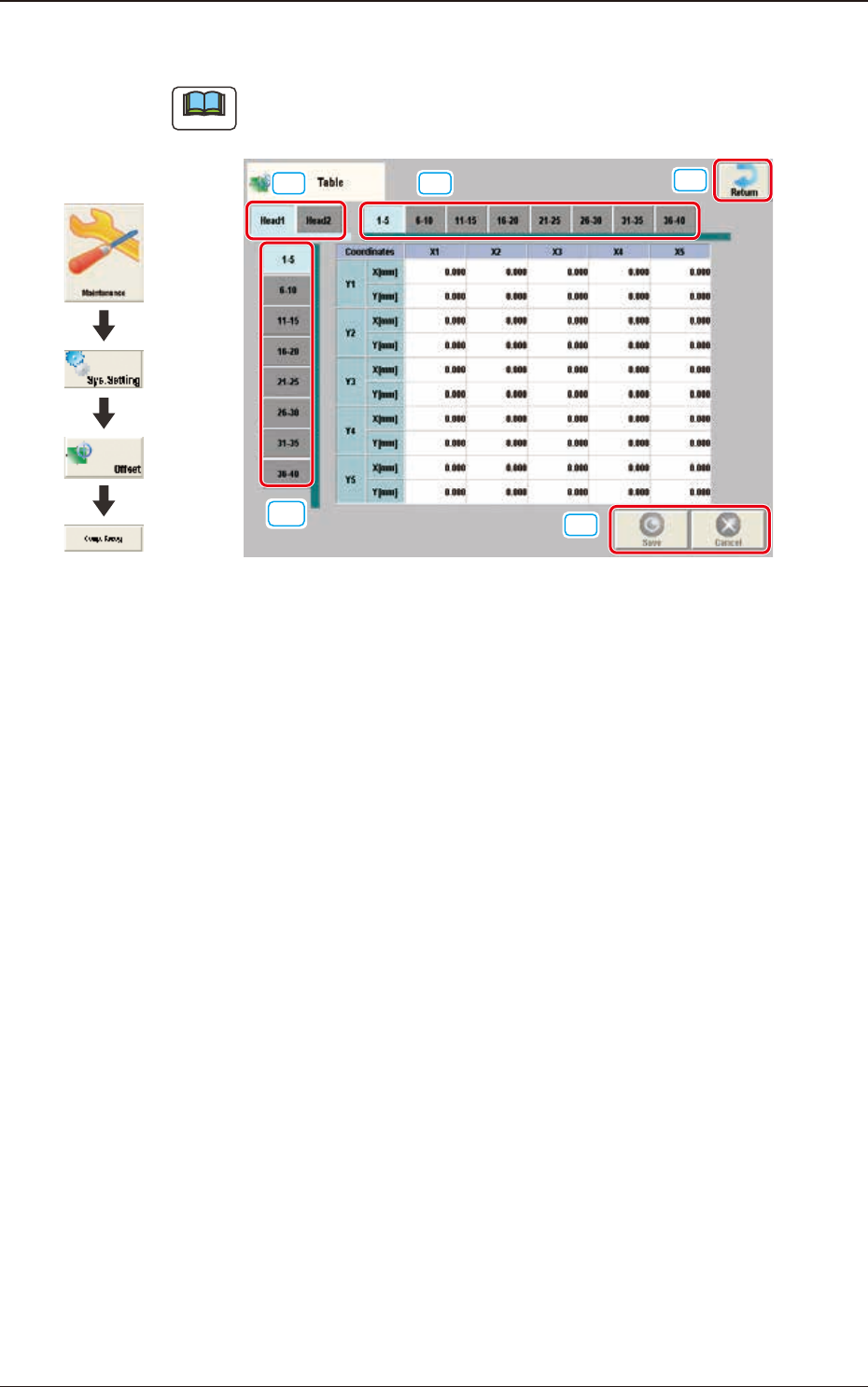

2.10 Schermata "Table"
Note
Per quanto riguarda la scheda "Head 2", sono visualizzati gli stessi contenuti
della scheda "Head 1".
[3]
[1] [2]
[4]
[5]
F3B68
Inserire la quantità di deviazione in base alla distanza specicata quando Head 1 è
spostata no alla distanza specicata (ciascun punto della griglia, direzione X: X1
a X40, direzione Y: Y1 a Y40) dal posizionamento di riferimento PCB.
Questi valori sono calcolati automaticamente mediante l’apprendimento e inseriti
in ciascun casella.
[1] Scheda di selezione testina
Utilizzando questa scheda, è possibile selezionare la testina.
[2] Scheda di selezione direzione "X"
Utilizzando questa scheda, è visualizzato il punto sulla griglia nella direzione
"X" della scheda selezionata.
[3] Scheda di selezione direzione "Y"
Utilizzando questa scheda, è visualizzato il punto sulla griglia nella direzione
"Y" della scheda selezionata.
[4] Tasto [Return]
Quando è premuto questo tasto, si ritorna alla schermata "Offset Data".
[5] Tasto [Save]
Quando è premuto questo tasto, i dati inseriti sono salvati.
Tasto [Cancel]
Quando è premuto questo tasto, i dati inseriti sono annullati e si torna ai dati
salvati.
2.10 Schermata "Table"
Grafica dello
svolgimento
3OM-1842
2-701303-001
2.11 Schermata "Unit Offset"
F3B69
Note
Questa impostazione è utilizzata come opzione.
Reference
Fare riferimento al "Volume 7: Caricatore a cassetto multistrato" per i dettagli.
2.11 Schermata "Unit Offset"
Grafica dello
svolgimento
3OM-1842
2-711303-001
2.12 Schermata "Place Pos Table"
F3B70
2.12 Schermata "Place Pos Table"
Grafica dello
svolgimento
