3OM-1842 2-80 1303-001 3.1 Scheda "Auto Ope. Set-up" [4] V ibration control Mode La vibrazione della macchina è controllata tramite impostazione della decelerazione nell'operazione dell’asse nella direzion…
3OM-1842
2-79
1303-001
3.1 Scheda "Auto Ope. Set-up"
[2] Dclr of backup axis
Selezionare l'impostazione di decelerazione per ciascun asse di backup tra gli
elementi che seguono.
Full Speed, 10% Decr, 20% Decr, 30% Decr, 40% Decr,
50% Decr, 60% Decr, 70% Decr, 80% Decr, 90% Decr
Note
Quando la temperatura ambiente è inferiore alla temperatura specicata
(20°C ± 10°C), eseguire l'impostazione di decelerazione per l'asse di
larghezza del convogliatore e l'asse di backup, riferendosi alle impostazioni
standard che seguono.
• Impostazione standard basata sulla temperatura ambiente
10°C o più : Massima velocità
7 a 10°C : 50%
Meno di 7°C : 70%
Release [time]
Quando il numero impostato di operazioni asse di backup è stato completato,
l'impostazione di decelerazione dell'asse di backup è annullata
.
Valori d’impostazione: 0 a 99
Replace [min]
Quando è trascorso l’intervallo impostato, l’intervallo di standby e l’intervallo
di arresto, il controllo decelerazione è eseguito di nuovo.
[3] Cover tape ll up Notice warning
Function
La quantità di scarti di nastro è calcolata in base al numero conteggiato
deciso in base ai dati di ricarica dei componenti (Tape feed, Feed pitch e
Type) nei dati della libreria componenti; quando il contenitore è pieno è
emesso l’avviso FULL, oppure è eseguito l'arresto macchina. In questa
casella di selezione è possibile impostare "Enable" o "Disable".
Check interval
L'intervallo è selezionato tra gli elementi che seguono.
Every 1000 mm
Every 500 mm
Every 300 mm
3OM-1842
2-801303-001
3.1 Scheda "Auto Ope. Set-up"
[4] Vibration control
Mode
La vibrazione della macchina è controllata tramite impostazione della
decelerazione nell'operazione dell’asse nella direzione Y.
Rate [%]
In questa casella è possibile impostare la frequenza di controllo delle
vibrazioni.
Valori d’impostazione: 1 a 99
[5] Trash box ll up Notice warning
Per l'avviso di riempimento del contenitore riuti è possibile impostare gli
elementi che seguono.
Function
In questa casella di selezione è possibile impostare "Enable" o "Disable".
Notice [×1000]
Count : 1 a 9999 [×1000]
Initial value : 900 [×1000]
[6] Trash box ll up Stop warning
Per l'avviso di arresto riempimento contenitore riuti è possibile impostare
gli elementi che seguono.
Function
In questa casella di selezione è possibile impostare "Enable" o "Disable".
Stop [×1000]
Count : 1 a 9999 [×1000]
Initial value : 1350 [×1000]
[7] Cmput box ll up Notice warning
In questa casella è possibile impostare il conteggio totale del contenitore
scarico componenti.
3OM-1842
2-811303-001

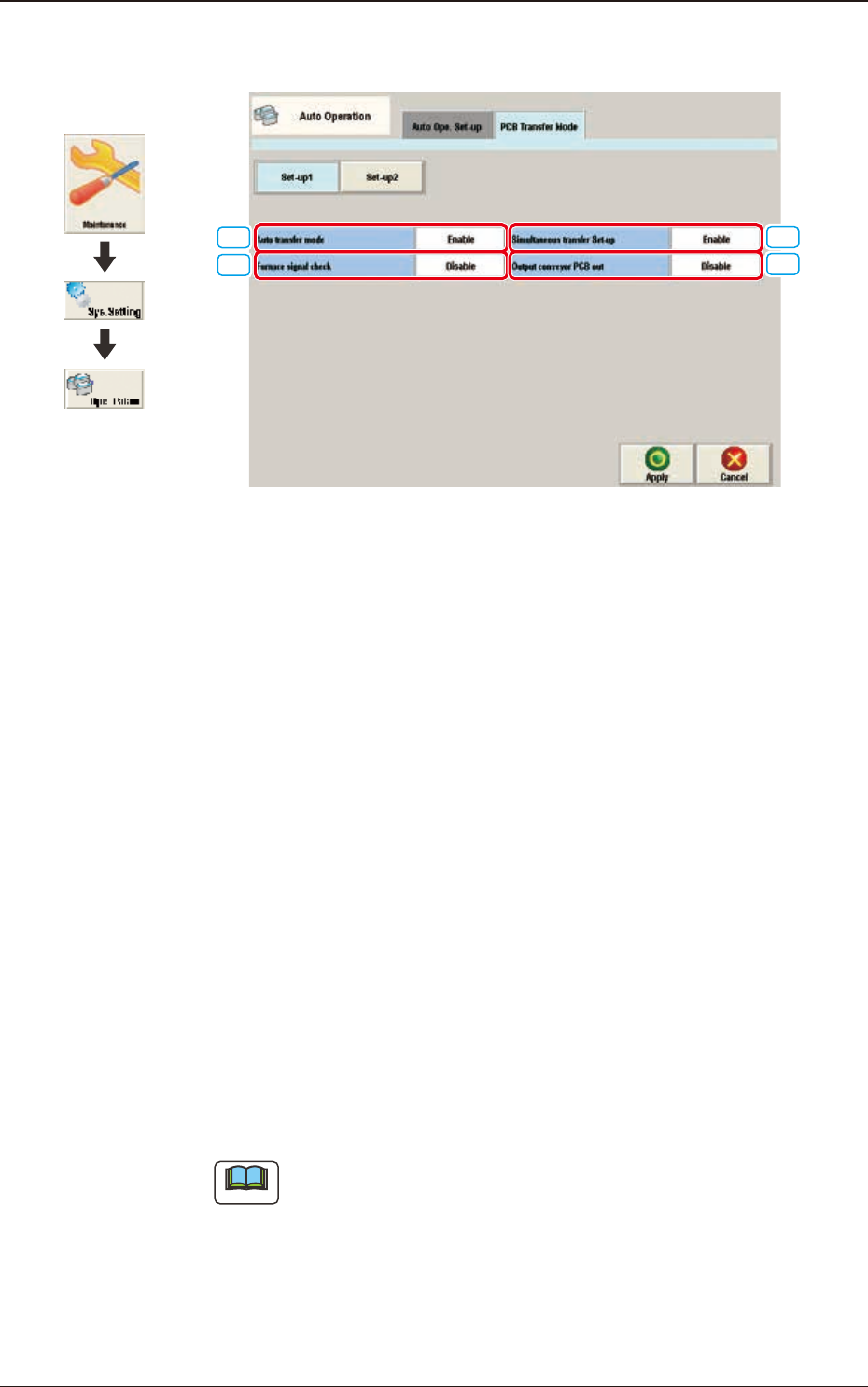

3.2 Scheda "PCB Transfer Mode"
[3]
[4]
[1]
[2]
F3B76
• Set-up 1
[1] Auto transfer mode
In questa casella di selezione è possibile impostare se utilizzare la modalità
di trasferimento automatico nell'operazione di scarico PCB.
Enable
Lo scarico della PCB sulla quale sono stati posizionati i componenti,
sull'unità di posizionamento PCB, è eseguito contemporaneamente al
trasferimento della PCB successiva all'unità di posizionamento PCB.
Disable
Lo scarico della PCB (PCB nita) alla macchina di uscita è eseguito in
questa modalità di trasferimento PCB, quando i componenti sono stati
posizionati sulla PCB sull'unità di posizionamento PCB e non ci sono PCB
sulla sezione buffer e il movimento del convogliatore non è iniziato.
[2] Furnace signal check
Impostare su "Disable" o Enable "per determinare se è necessario attivare la
funzione di controllo segnale del forno.
Note
Questa funzione non può essere utilizzata quando è impostata l’opzione
"SMEMA" nella casella "Input mode" di "Input Setup" oppure nella
casella "Output mode" di "Output Setup".
3.2 Scheda "PCB Transfer Mode"
Grafica dello
svolgimento
