3OM-1842
1-71303-001
3.1 Gruppo testine

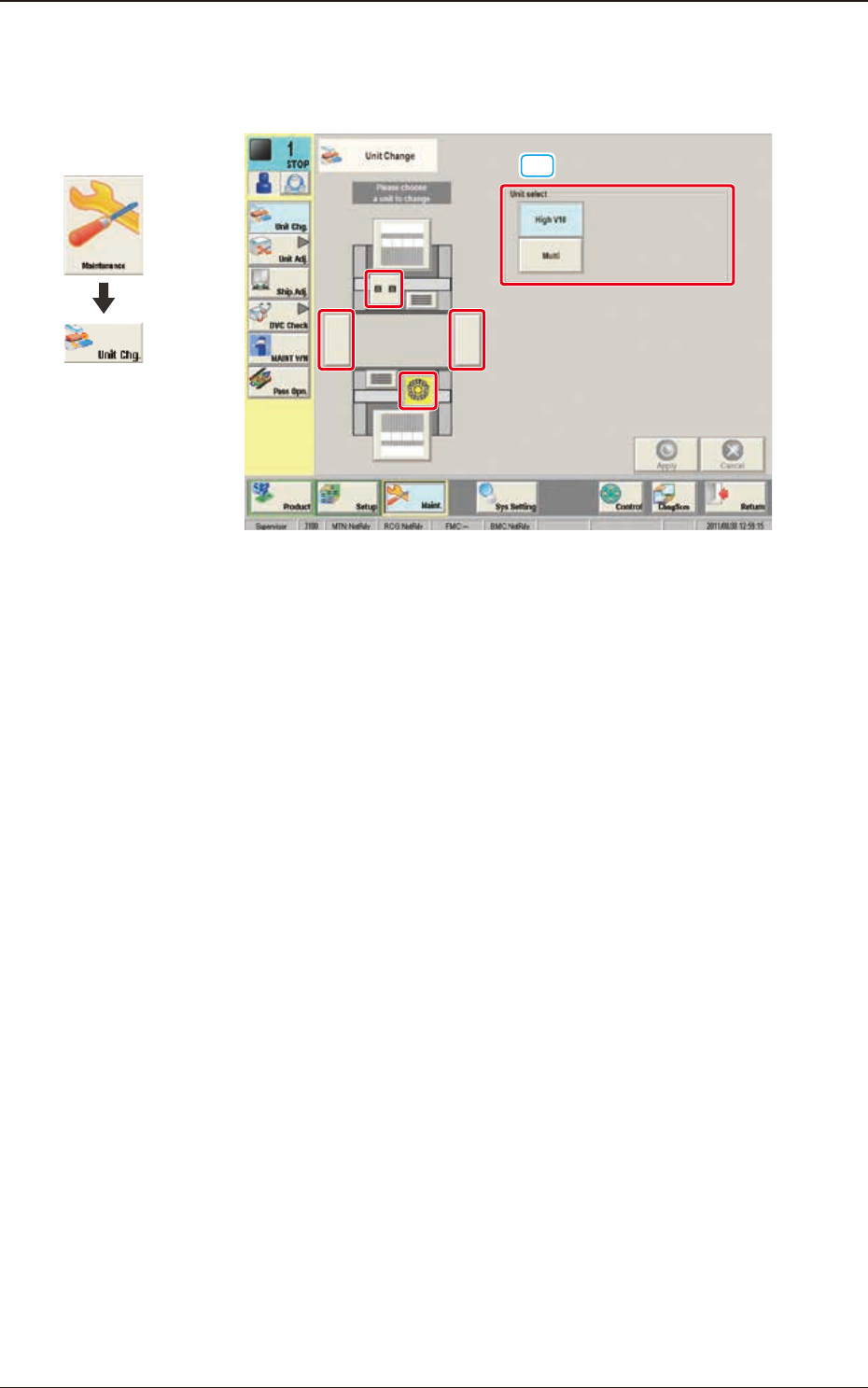

Quando è premuto il tasto testina, è visualizzata la schermata che segue.
[1]
F3A6
[1] Unit select
Tasto [High V10] :
Quando è premuto questo tasto, è selezionata la testina
ad alta velocità.
Tasto [Multi] :
Quando è premuto questo tasto, è selezionata la testina
multi-funzione.
Grafica dello
svolgimento
3.1 Testina
3OM-1842
1-81303-001
3.1 Testina

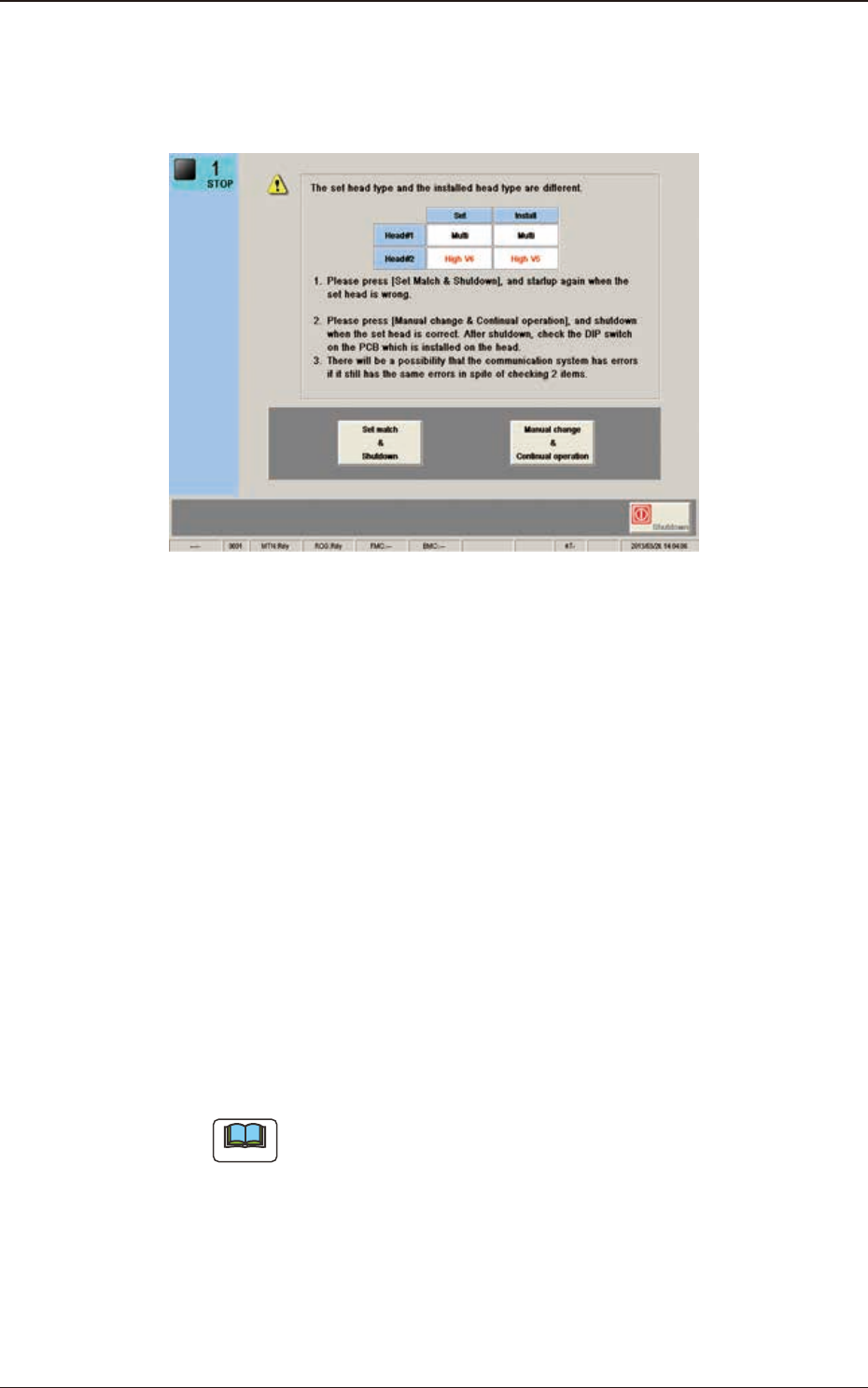

3.1.1 Schermata di giudizio della testina collegata
Questa schermata è visualizzata quando l'opzione testina non è uguale a quella
impostata come testina da collegare all'avvio della macchina.
F3A7
[1] Set
In questa casella è visualizzata la testina impostata nella macchina.
Se la testina impostata è "V10", è visualizzato "High-Speed V10".
[2] Attached
In questa casella è visualizzata la testina collegata alla macchina.
Se la testina collegata è "V10", è visualizzato "High-Speed V10".
[3]
Quando la testina impostata non è uguale a quella collegata, premere questo
tasto per riavviare il sistema.
[4]
Quando la testina impostata è uguale a quella collegata, premere questo
tasto per spegnere il sistema. Quindi, controllare l'interruttore dip sulla PCB
montata sulla testina.
Note
Se l’errore si verica di nuovo, anche dopo avere controllato l'interruttore
dip, potrebbe essere causato da un errore di comunicazione del sistema.
3OM-1842
1-9

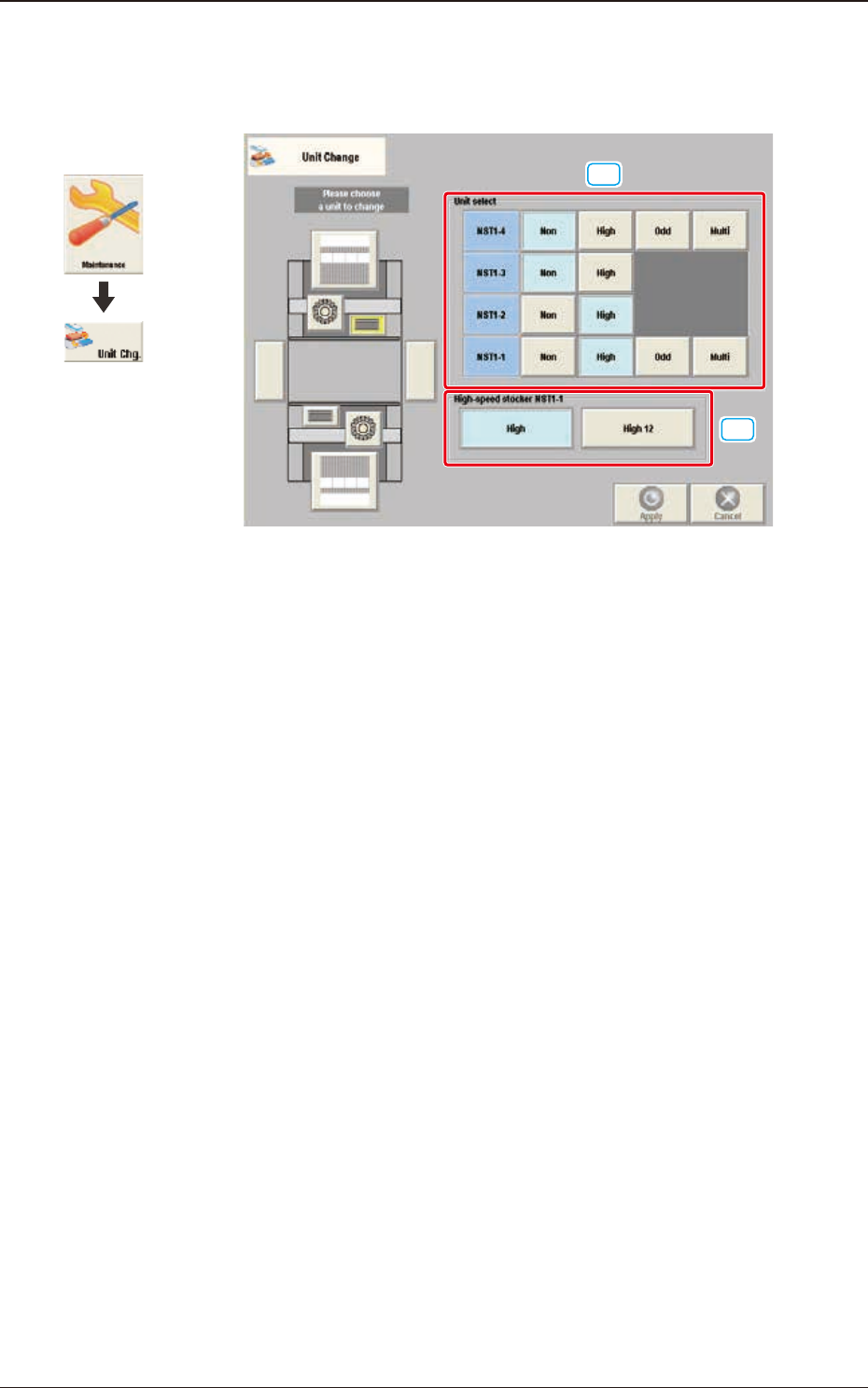

3.2 Alloggio ugelli
Quando è premuto il tasto alloggio ugelli, è visualizzata la schermata che segue.
[1]
[2]
F3A8
[1] Unit select
Tasto [Non] :
Quando è premuto questo tasto, è selezionata l'unità senza
alloggio ugelli.
Tasto [High] :
Quando è premuto questo tasto, è selezionata l'unità con
alloggio ugelli alta velocità.
Tasto [Odd]
: Quando è premuto questo tasto, è selezionata l'unità con
alloggio ugelli di dimensioni medie e forma strana (opzione).
Tasto [Multi]
: Quando è premuto questo tasto, è selezionata l'unità con
alloggio ugelli multi-funzione (opzione).
Grafica dello
svolgimento
1303-001
3.2 Alloggio ugelli
