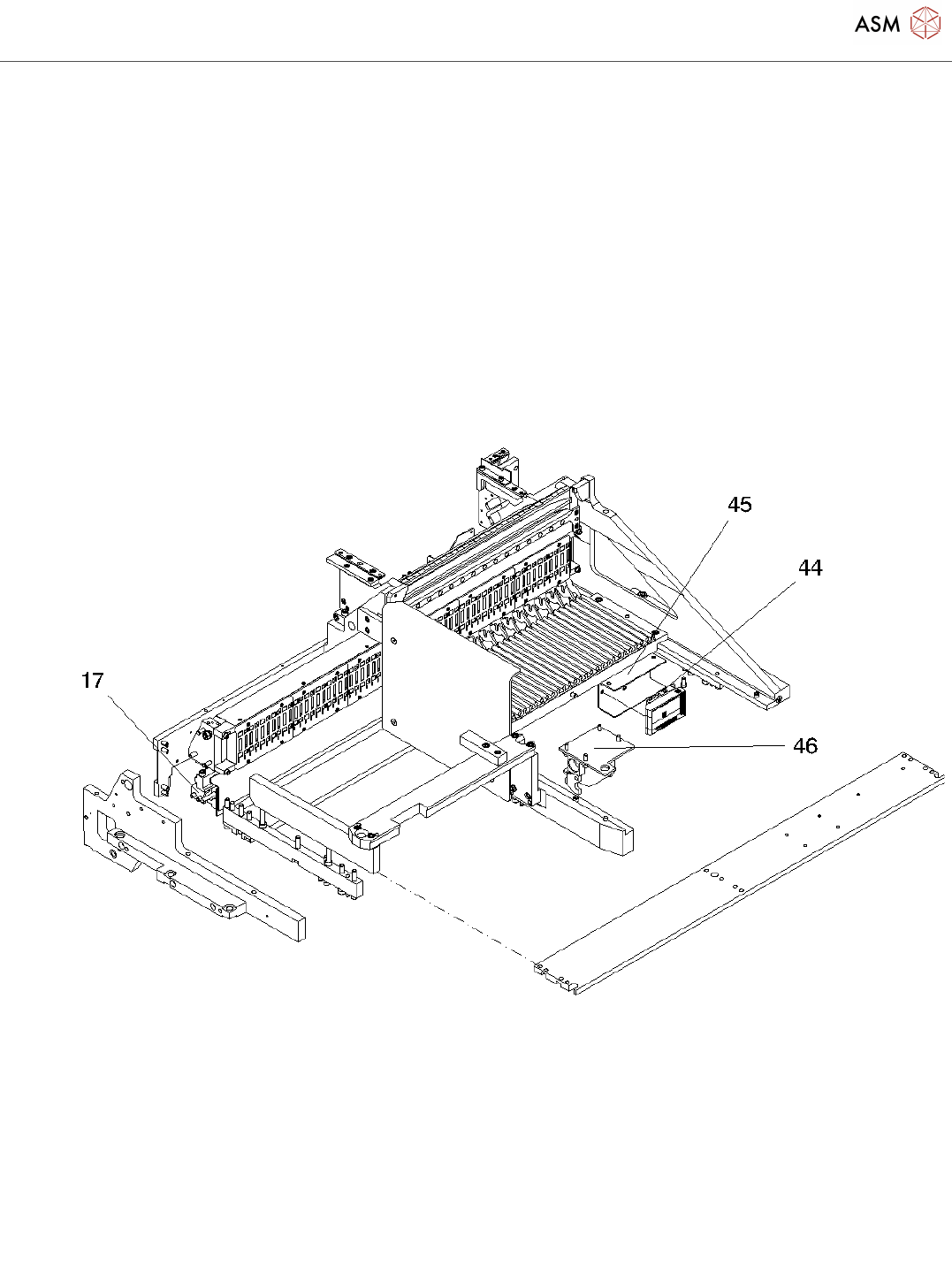

Manuell table MT30 DX1/2
Page 6 / 10 24.11.2021
Manuell table MT30 DX1/2
Page 7 / 10 24.11.2021
Pos. Item no. Description Part marking
1 03082686-02 MANUELL TABLE MT 30
2 03082639-02 TABLE MODULE MT 30 SPARE PART
8 03067215-01 TRACK RULER, PITCH 11.8 / X
FEEDER - 30
WEAR PART
9 03067224-01 FIXATION BAR 30-SLOTS SPARE PART
11 03084321-01 GUIDE PROFILE L=280 MM
12 03085636-01 ENTERING GUIDE FEEDER TYP B SPARE PART
13 03085635-01 ENTERING GUIDE FEEDER TYP A SPARE PART
03085853-01 SUPPORT BORDER (FINISH PART)
10 03082938-01 TABLE PLATE REMOVABLE
30-SLOTS
SPARE PART
3 03082560S03 COT-INSERT MT 30 SPARE PART
03082561-01 CO-TABLE CENTRING / WPC5
03069069-02 SIDE WALL LEFT
03082668-01 COVER PLATE
03068832-01 WPC-DOCKING BAR
03072122-01 ADJUSTMENT
03069007-01 SUPPORT FCU
03069075-01 CROSS RAIL
15 03067671-01 MUDGUARD FOR CABLE
03068855-01 SUPPORT RAIL
16 03072543-01 SUPPORT RAIL
03082586-01 SUPPORT RAIL
03067757-02 HOLDER
03082585-01 TABLE CENTRING LEFT
17 03067673-01 MOUNTING BRACKET LEFT
03020834-01 MOUNTING TYPE PANDUIT TM.. 12 H
4864
STANDARD PARTS
03082688-01 DISTANCE PLATE
00362777-01 FIXING PEDESTAL MB1
03084050-01 TABLE CENTERING BASE COMPLETE
03084053-01 SIDE PLATE RIGHT 3 SCREW (FINISH
PART)
03035877-01 GROUNDING, M5 SPARE PART
03084033-01 P-CLIP M6 SIZE 19 ZINK PLATED
PCZR19
Manuell table MT30 DX1/2
Page 8 / 10 24.11.2021
Pos. Item no. Description Part marking
18 03082916-01 TABLE PLATE FIXED 30-FACH
19 03081586-01 FEEDER LOCKING DEVICE 30/2
SLOTS
SPARE PART
20 03059184-01 FIXING SLEEVE SHORT
21 03059134-01 FIXING SLEEVE LONG
03023783-01 RETAINING PLATE
22 03057299-01 SHAFT HARDENED WRB D5
23 03053248-01 COVER PLATE BOLTING RAIL SPARE PART
24 03057316-01 STOP BOLT
25 03010352-01 TENSION SPRING D=0,63* D=5,6*
LO=23,3
SPARE PART
03082219-01 BODY LOCKING DEVICE 30/2 SLOTS
26 03069205-02 LATCH SPARE PART
03082572-02 CENTERING BAR 30/2 SLOTS SPARE PART
27 03064984-02 ASSEMBLY METAL F. PLUG
28 03083881-01 TABLE STOP BLOCK
29 03081674-01 GUIDE PROFILE L=150MM SPARE PART
30 03082605S02 FCU / DX 12 SPARE PART
31 03082610-01 FEEDER UNLOCK DEVICE 60/2-WAY SPARE PART
32 03067219-01 USED TAPE CHANNEL COMPL. 30
33 03017800-01 BRACKET
34 03021044-01 NC DETACHABLE BACKING PLATE SPARE PART
35 03067217-01 USED TAPE CHANNEL /P001
03009547-03 RIGHT SIDE PANEL, USED TAPE
CHANNEL
03011828-01 LOCATING SOCKET
36 03067215-01 TRACK RULER, PITCH 11.8 / X
FEEDER - 30
WEAR PART
03067208-01 USED TAPE CHANNEL, INTERNAL
03067211-01 USED TAPE CHANNEL, INSERT
(BOTTOM)
03067213-01 USED TAPE CHANNEL, INSERT (TOP)
03067210-01 USED TAPE CHANNEL, EXTERNAL
(BOTTOM)
03067207-01 USED TAPE CHANNEL, EXTERNAL
(TOP)
03050316-01 GUIDE COMPONENT REJECT BOX
RIGHT
