OPE-SFAB-005S0SmartFAB操作手册 - 第101页

OPE-SFAB-005S0 6. 如何换线 SmartFAB 操作手册 87 6.6 如何更换供料器 6.6.1 确认是否需要更换供料器生产程序切换后，请在准备部件画面上确认生产中使用的供料器元件是否被安装了。如果被安装了生产中不能使用的供料器（状态为 “ 料尽 ” 等），或者，供料器本身没有被安装，进行供料器更换。 1. 在准备部件画面上，通过［↑］／［↓］的操作，显示供料器供料群组（Device Pa…

6. 如何换线 OPE-SFAB-005S0

86 SmartFAB 操作手册

3. 请确认是否显示了对应所安装的单元的状态。

39OPE-0082-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 87

6.6 如何更换供料器

6.6.1 确认是否需要更换供料器

生产程序切换后，请在准备部件画面上确认生产中使用的供料器元件是否被安装了。如果被

安装了生产中不能使用的供料器（状态为 “ 料尽 ” 等），或者，供料器本身没有被安装，

进行供料器更换。

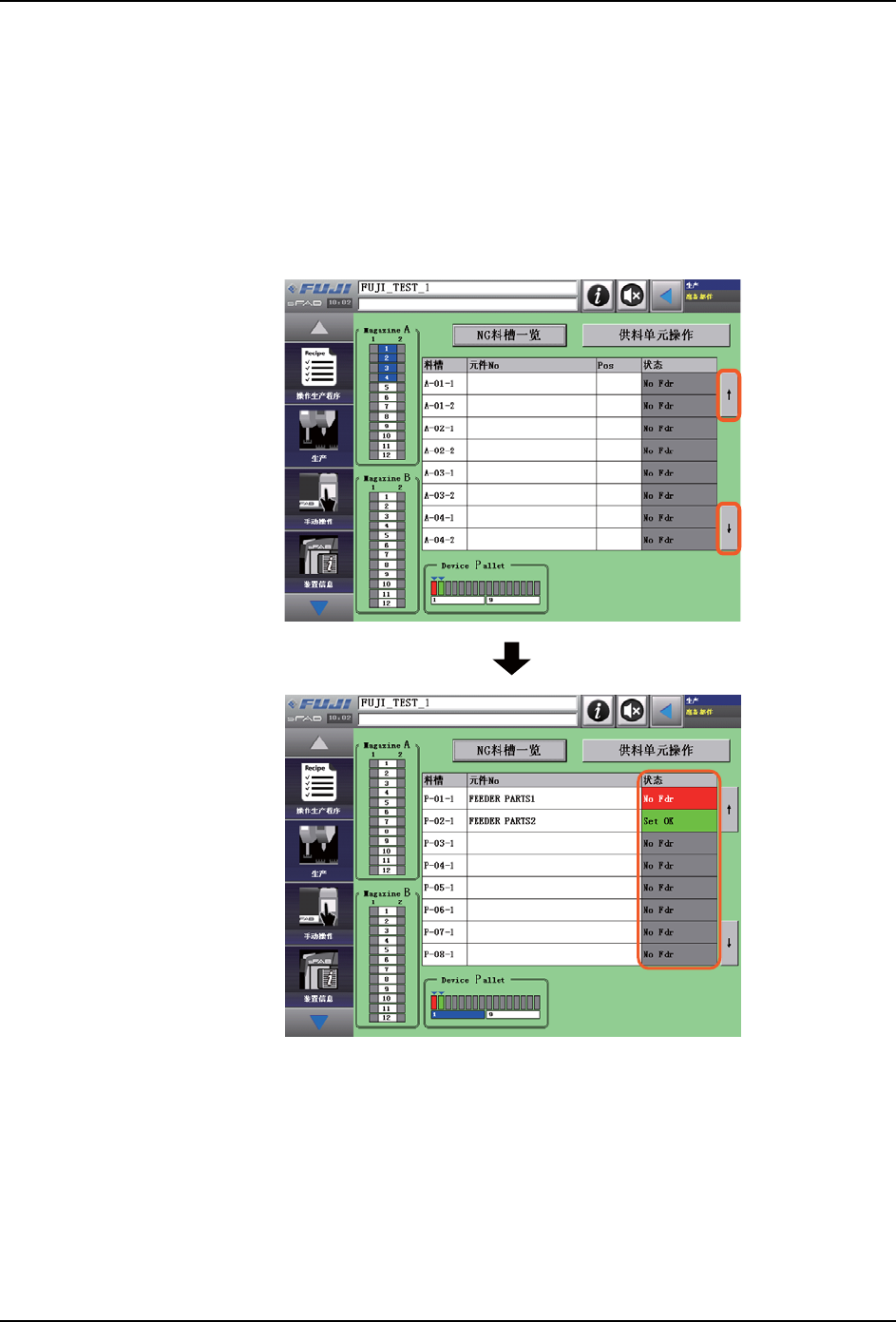

1. 在准备部件画面上，通过［↑］／［↓］的操作，显示供料器供料群组（Device

Pallet），确认其状态。如果生产中使用的元件没有被安装，则需要更换。。

备注 )状态栏中所显示的状态详细内容，请参照「10.1 供料单元状态的种类和含义」。

39OPE-0083-S

39OPE-0084-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

88 SmartFAB 操作手册

6.6.2 如何安装 / 拆卸供料器

此处，以水平叠放管装供料器为例进行说明。

关于其他供料器的卸下和安装，请参照各供料器的手册。

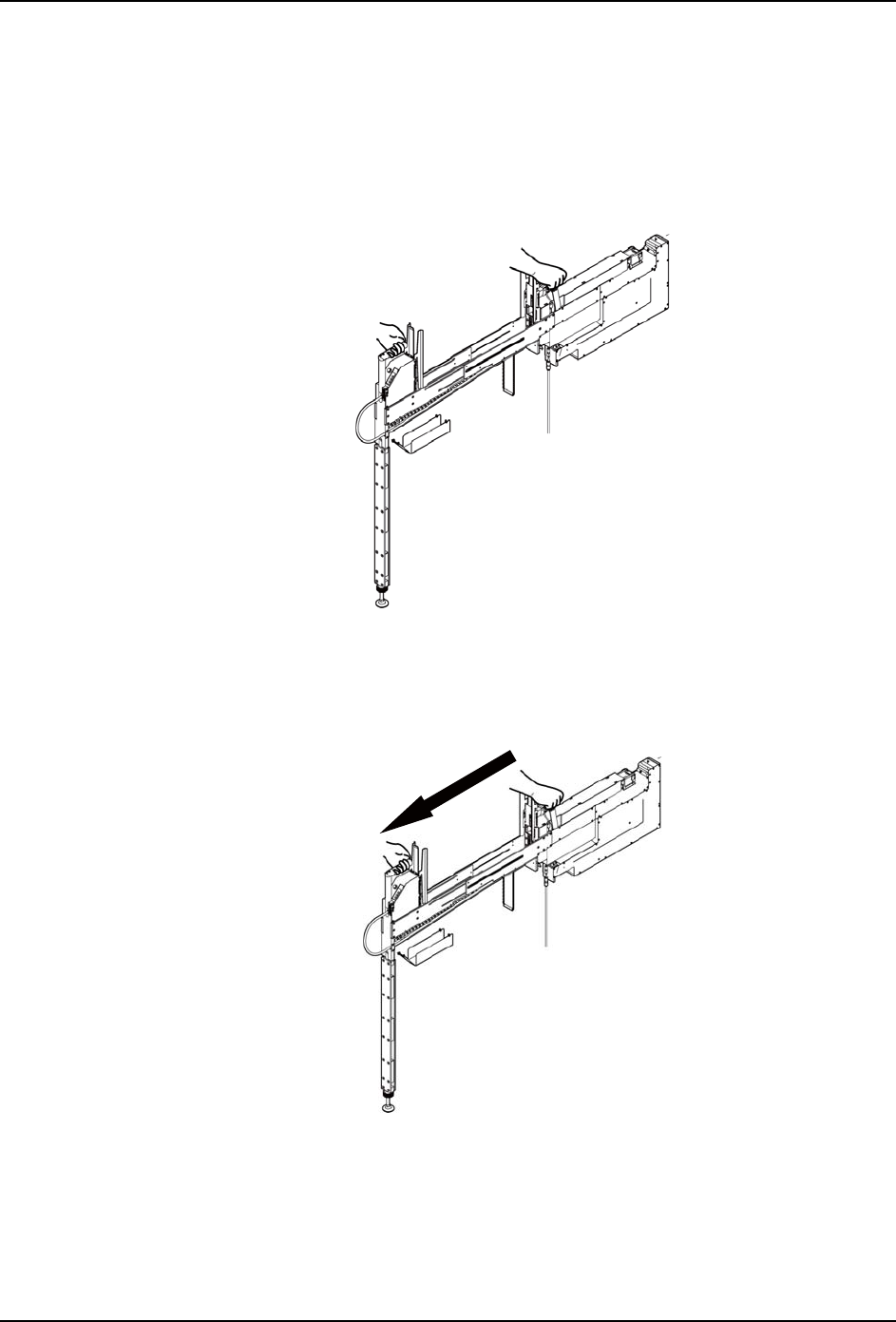

1. 请操作要更换的供料器的夹紧杆，解除锁定，使供料器的电源变成 OFF。

2. 通过夹紧杆解除锁定，拉出供料器。

注意 )拆下供料器的时候，请一定要在抬起夹紧杆后拉出供料器。不抬起夹紧杆用力拆下，

就会引起接插件的接触不良，造成供料器内的电路板损坏。各类型供料器的形状和夹紧

杆的操作方法不同。

3. 继续用力握住供料器的手柄，拉出供料器。

注意 ) 为了防止供料器落下，拉出时请用力握住手柄。

39OPE-0085

39OPE-0086
