OPE-SFAB-005S0 6. 如何换线 SmartFAB 操作手册 95 6.7.2 如何安装料盘（不使用 Fujitrax 验证以及本地验证功能） 1. 请按下机器的 READY ON 按钮，进入运转准备。料盘单元的 SUPPLY PARTS 按钮闪烁，请按下按钮。料盘箱退避，门锁定被解除，处在能够进行元件补充的状态。 2. 打开料盘箱门料盘箱门分上下两扇（上：料盘箱 A 、下：料盘箱 B ）。请打开需补…

6. 如何换线 OPE-SFAB-005S0

94 SmartFAB 操作手册

6.7 如何安装料盘

6.7.1 确认是否需要安装料盘

生产程序切换后，请在准备部件画面上确认生产中使用的料盘元件是否被安装了。如果安装

着料尽的生产中不能使用的料盘，或者料盘元件本身没有被安装时，进行料盘元件的安装。

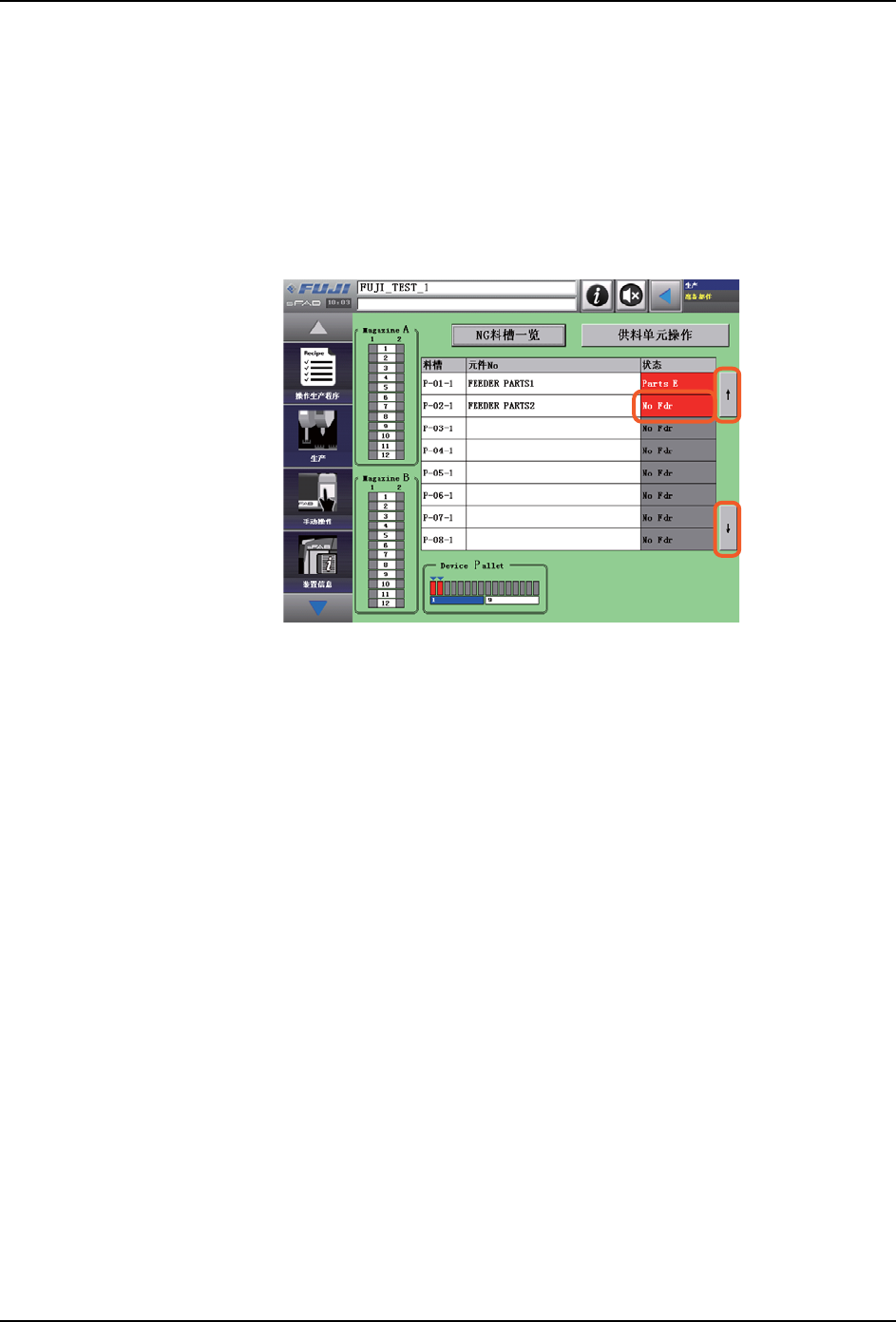

1. 在准备部件画面上，使用［↑］／［↓］按钮的操作，显示料盘供料群组（料盘箱 A

或料盘箱 B），确认其状态。如果生产中使用的元件没有被安装，需要向料盘补充元

件。

备注 )状态栏中所显示的状态详细内容，请参照「10.1 供料单元状态的种类和含义」。

39OPE-0098-S

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

OPE-SFAB-005S0 6. 如何换线

SmartFAB 操作手册 95

6.7.2 如何安装料盘（不使用 Fujitrax 验证以及本地验证功能）

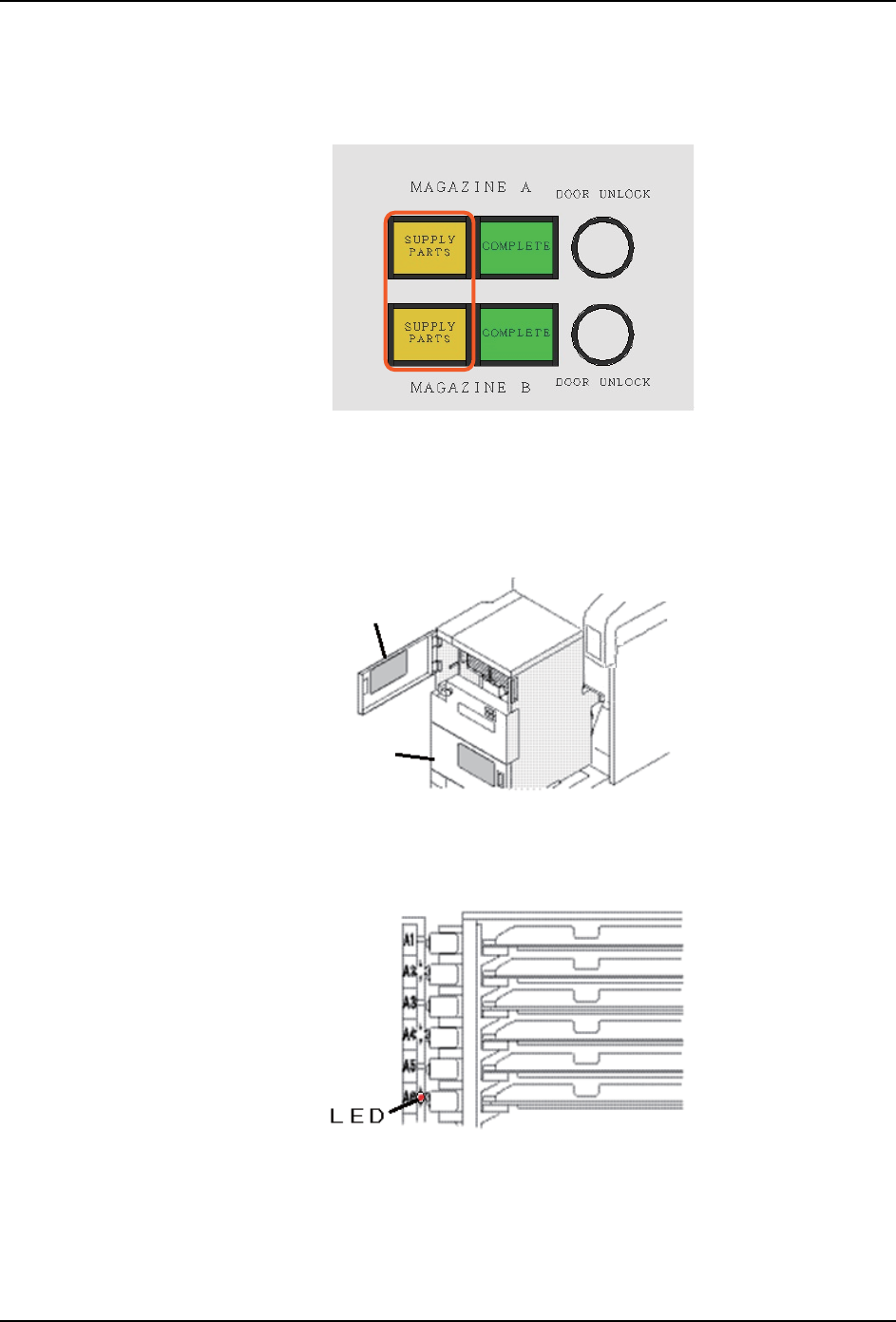

1. 请按下机器的 READY ON 按钮，进入运转准备。料盘单元的 SUPPLY PARTS 按钮闪烁，请

按下按钮。料盘箱退避，门锁定被解除，处在能够进行元件补充的状态。

2. 打开料盘箱门料盘箱门分上下两扇（上：料盘箱 A 、下：料盘箱 B）。请打开需补料的

料盘箱门。

备注 )如果料盘箱没有退避，则无法补料。如果在补料之前料盘箱还没有退避，则请先执行

步骤 1 和 2。

3. 请确认需补充的料槽。需补料的料槽的 LED 会亮灯。

备注 )如果哪条料槽中的料盘托架需要拿掉，则表示该料槽的 LED 灯会闪烁。

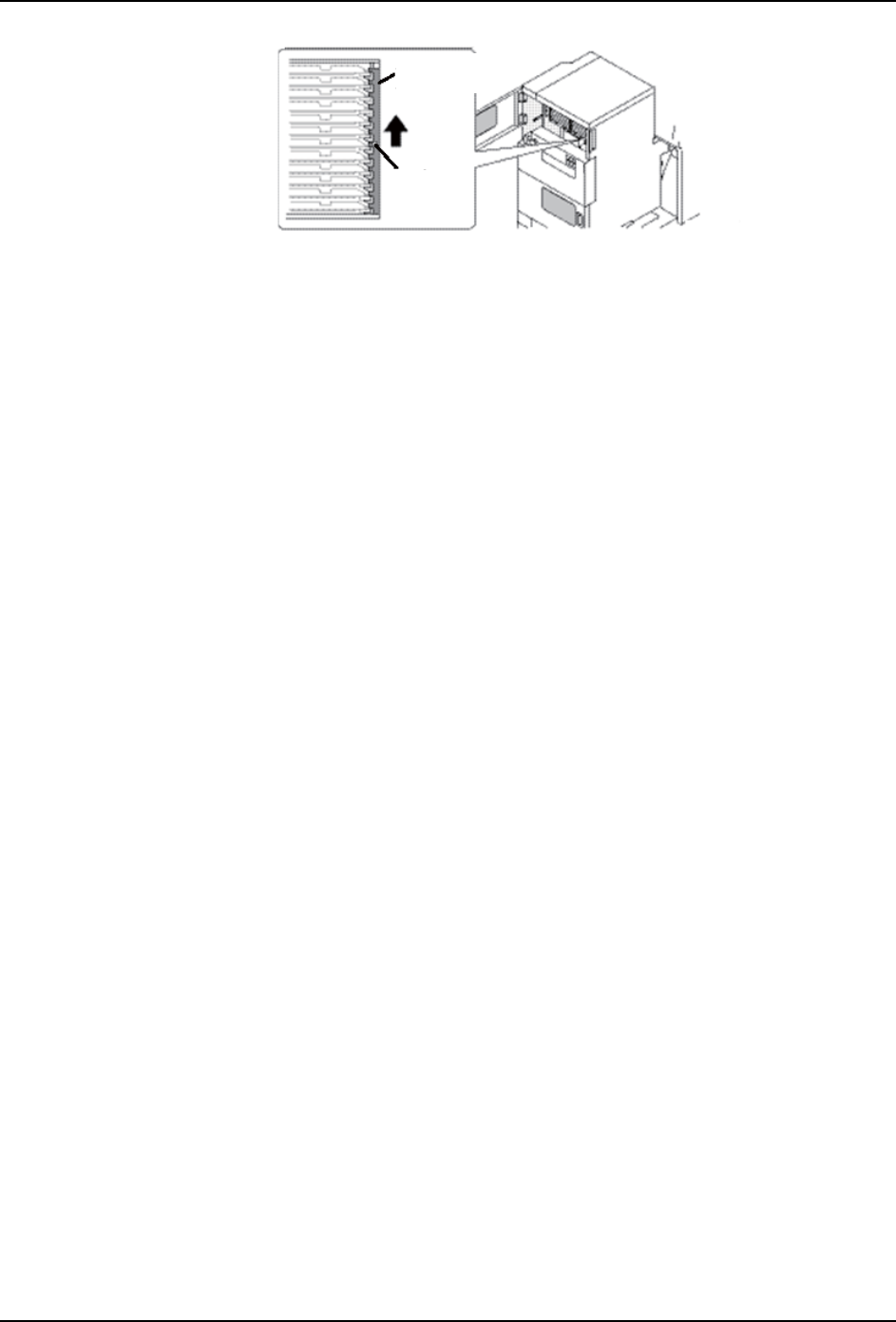

4. 请捏住小突起后上提托架挡条。

39OPE-0099

39OPE-0100-S

ᯏⴎ㇧䰞

δрቸε

ᯏⴎ㇧

δсቸε

39OPE-0101

CoaQ1DBp

Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m

6. 如何换线 OPE-SFAB-005S0

96 SmartFAB 操作手册

5. 将料盘安装到料盘托架上。

39OPE-0102-S

ᢎᷬᥗᶗ

ቅシ䎭
