6. 如何换线 OPE-SFAB-005S0
98 SmartFAB 操作手册

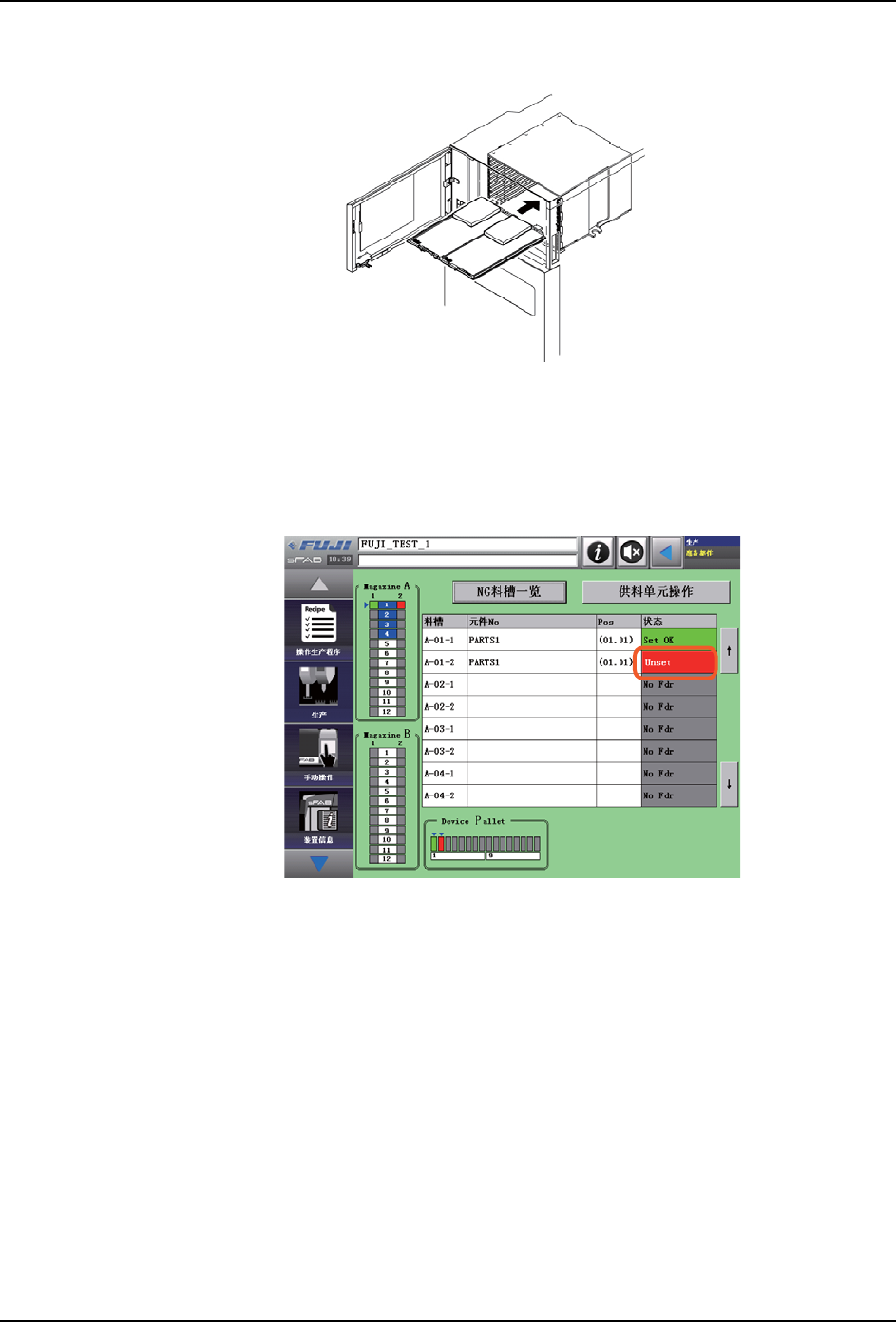

7. 将料盘托架安装到对象料槽上。
注意 )将料盘托架安装到料槽上的时候，请轻轻地安装，避免料盘受到冲击。
备注 )想要改变料槽的顺序时，请通过操作面板的箭头键（上下）变更料槽，然后安装料盘。
8. 正确地将料盘托架安装到料槽上后，请确认准备部件画面的该料槽的状态栏是否变成
[Unset]。如果没有变成 [Unset]，有可能安装位置出错，或者没有正确地安装料盘托
架，因此，请确认料槽信息显示区域的元件 No 和料盘托架的状态，重新安装。
9. 料盘元件在安装后能够进行吸取点的指定。 另外，如果在发生料尽的料槽上使用尚未用
完的料盘，请进行吸取点的指定。
备注 )只是发生影像处理错误或吸取失误，为了进行确认而拉出料盘托架时，不需要进行吸
取点的指定 （继续从发生错误前开始吸取）。
备注 )只是在该副料槽处在生产中能够使用的状态时，才能够进行吸取点指定。
39OPE-0105-S
39OPE-0106-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
OPE-SFAB-005S0 6. 如何换线
SmartFAB 操作手册 99

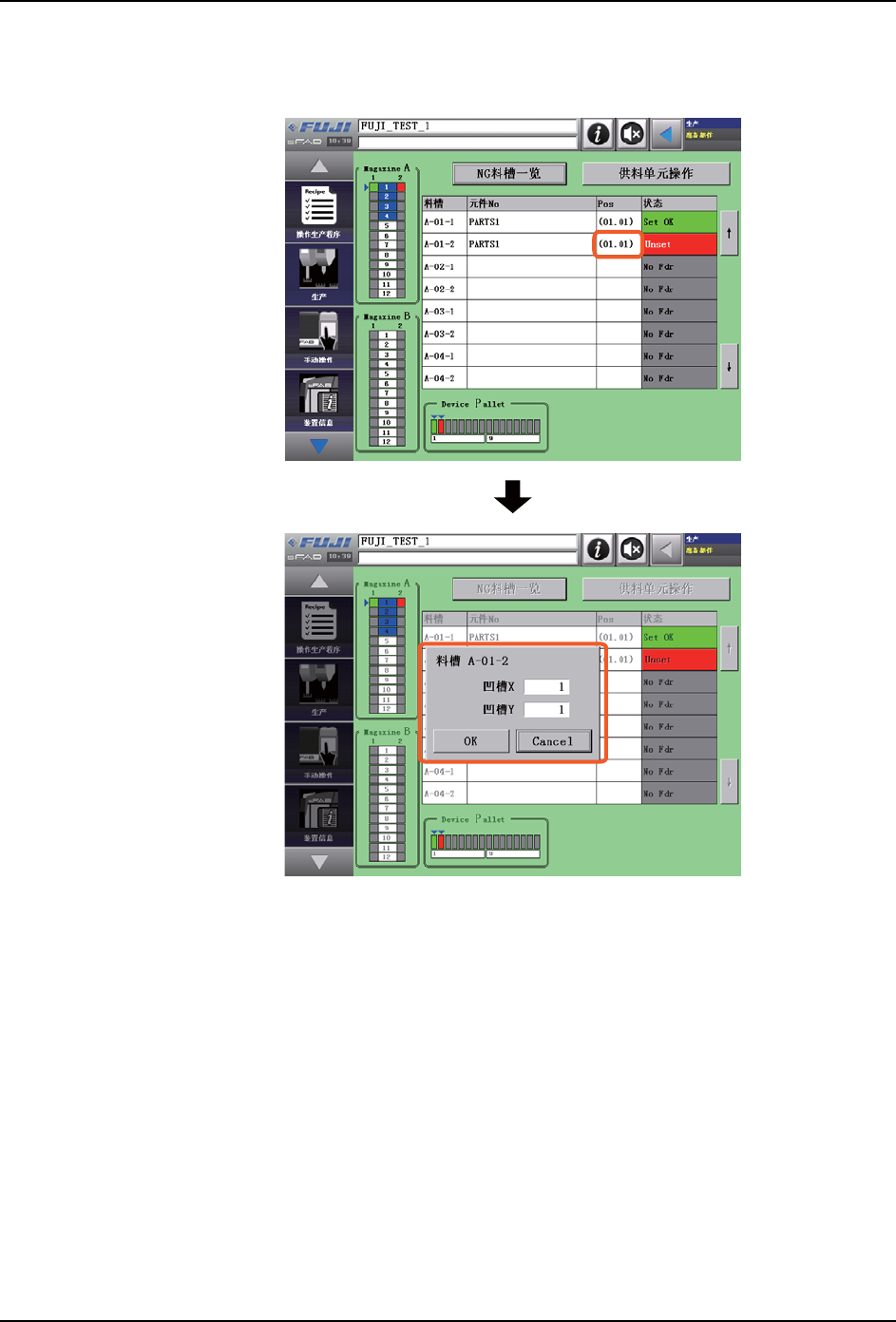

10. 进行吸取点变更时，请按下画面上的 ［Pos］栏。
以弹出方式显示吸取点设定画面。
39OPE-0107-S
39OPE-0108-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
6. 如何换线 OPE-SFAB-005S0
100 SmartFAB 操作手册

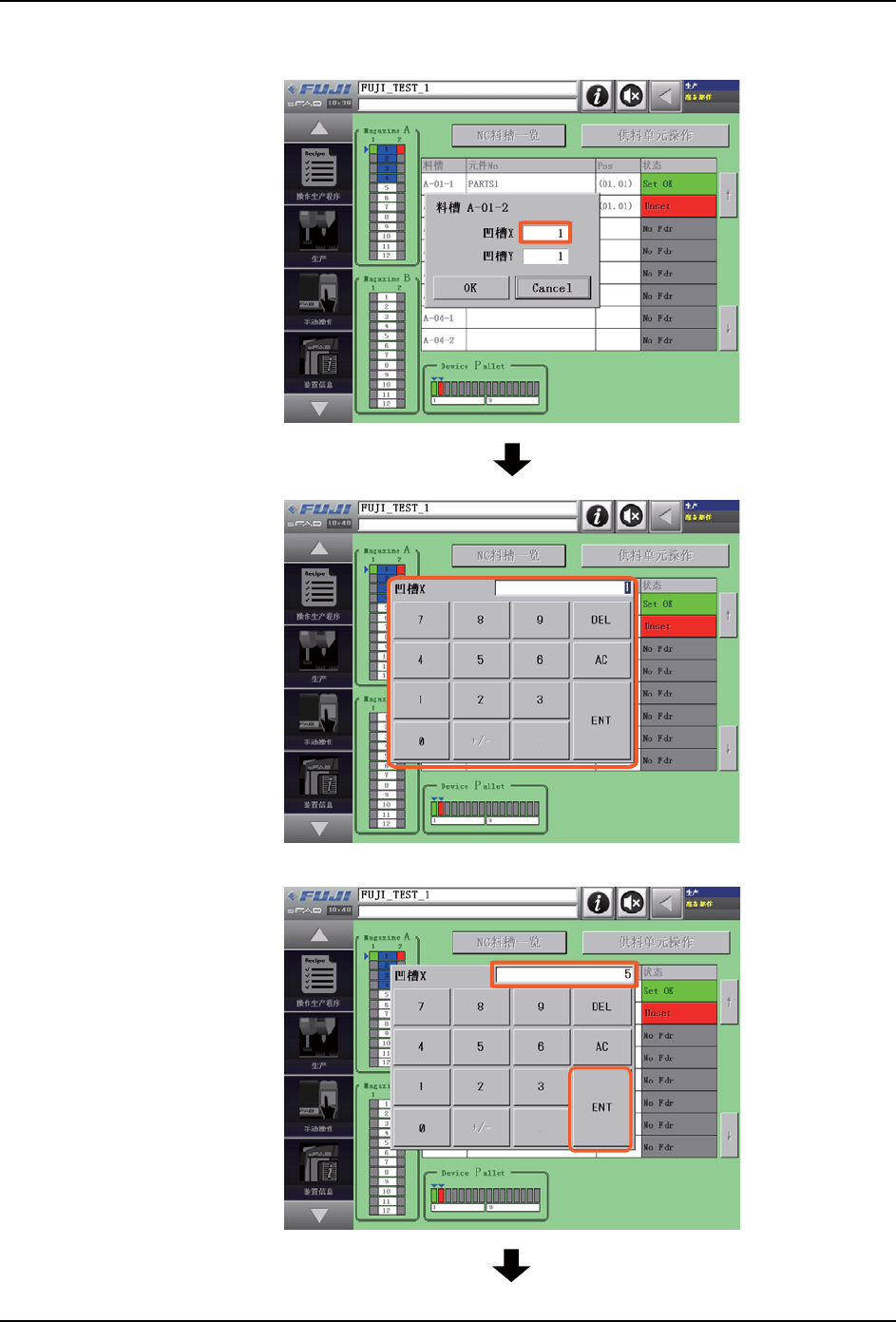

11. 请按下变更吸取点的凹槽栏。显示吸取点输入画面，请按下 ［ENT］。
39OPE-0109-S
39OPE-0110-S
39OPE-0111-S
CoaQ1DBp
CoaQ1DBp
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
Downloaded at 2015/10/08 22:10:586 by 3NEC4804 DL#XBovDH4m
